传统的电源切换测量电路如图1所示。由于采用的是机械式多位转换开关，测量转换时均会产生较大的机械噪音。当抽测某一路电压时，免不了要过渡其它无需测量的电压区，除了噪音之外还增加了机械磨损。为此笔者成功地设计出具有快速切入无噪音电子测量开关。电路中采用的集成块廉价易购。整机具有体积小、无噪音、成本低、免调试、操作方便、即选即中、安装容易等特点。现以该电路替换图1开关为例对电路作一介绍。

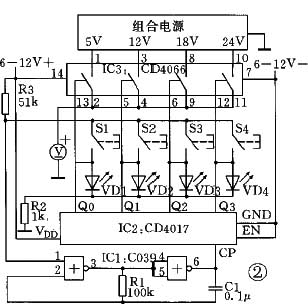

电路如图2所示。或非门IC1、电阻R1和电容C1组成受控式振荡器，其受控端为①脚。①脚为低电平“0”时，振荡器工作；为高电平“1”时，振荡器立即停止振荡。IC2是一片十进制计数译码集成块。IC3是一块四双向模拟开关，每只开关均具有导通和截止两种状态，处于何种状态受控制端高低电平的制约。S1～S4为轻触式微型自复按钮，用于选择需测电压。此按钮上方有一可取出的透明塑料盖，可在里面装贴被测内容（5V、12V、18V、24V等）。VD1～VD4发光二极管用于显示当前选中的测量对象。
工作原理：
假定前一次操作使Q0输出高电平，则IC3的为“1”使①、②脚导通，5V电压加至直流电压表供测量。如要改测24V电压，则按一下S4。由于S4按下之前Q3为“0”电平。当S4按下后，此低电平加到IC1的①脚，振荡器启动工作。输出的脉冲信号推动IC2计数译码。当使Q3输出“1”电平时，振荡器会立即停振，Q3为“1”的状态将被保留。Q3为“1”使IC3的紛{1}、通，24V电压加至电压表供测量。同时，VD4发光以示选测的是24V电压。当S4松手后，IC1控制端①脚的高电平是由R3提供的。由于电路振荡频率很高，所以只要轻触下S按钮，对应的被测电压会立即进入电压表，有效地达到了即选即中的目的。
IC2亦可用MC14017或CC4017型号的集成块。VD1～VD4选Φ3红色发光管。所有电阻皆为0.125W。该电路只要元件良好、装焊无误，一装即成。图3为电子开关的面板布置。
（金有锁）
