TC2682/2683/2684是Telcom公司2000年三季度推出的新器件，是一种电荷泵反转倍压器集成电路系列。输入电压V\(_{IN}\)，输出电压约为-2V\(_{IN}\)，如输入3.6V，则输出约-7.2V。该系列器件主要应用于LCD显示器偏置电压、蜂窝电话功率放大器偏置电压、寻呼机、PDA、便携式数字记录器及电池供电的电子产品等。
该器件主要特点有：输入电压1.8～5.5V；输出电阻低，典型值为120Ω；输出电流可达10mA；电压转换效率达99％；工作电流低，小于1mA；外围元件仅3个小电容；工作温度范围-40℃～+85℃，小尺寸贴片式MSOP-8封装。

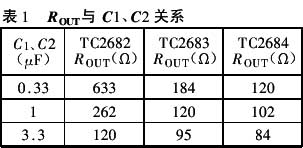

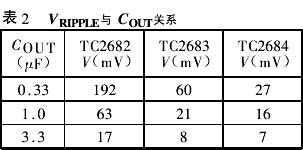

图中C1、C2为泵电容，C\(_{OUT}\)为输出电容。C1、C2、C\(_{OUT}\)可采用3.3μF、1μF、0.33μF。电容量越大，则工作电流越小、输出电阻ROUT越小、输出纹波电压V\(_{RIPPLE}\)也越小。另外，TC2682、TC2683、TC2684的性能略有差别，可参看表1及表2。
由表1、表2可知，TC2684的性能最好，TC2683次之，TC2682最差。其主要原因是它的工作频率不同：TC2682的振荡器频率典型值为12kHz；TC2683的频率典型值为35kHz；TC2684的频率典型值为125kHz。
用户可以根据电路的要求来选择不同的型号及电容器的容量。另外，在应用电路中，C1的额定电压应等于或大于V\(_{IN}\)，C2及C\(_{OUT}\)的额定电压应等于或大于2V\(_{IN}\)。
（金名）
