本文介绍的电子密码锁控制电路，由密码按钮开关、预置密码锁存电路、密码比较电路、密码识别电路、误码累计电路、控制开锁电路以及封锁和报警电路等组成。整机电路线路简单，构思新颖，保密性强，更换预置密码方便，采用数字电路工作，性能稳定可靠，并具有报警、封锁等功能。
1.工作原理

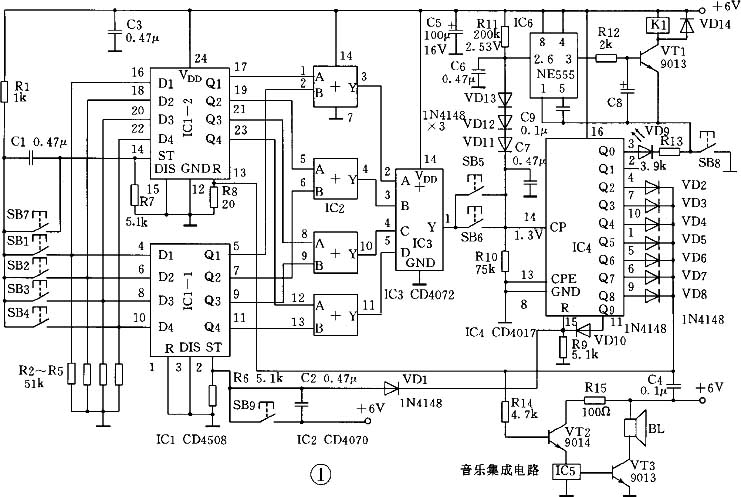

电路如图1所示。IC1为双四位锁存器（真值表见表1），其中IC1-1用于锁存预置的密码，IC1-2用于输入和锁存开锁密码。IC2为密码逻辑比较电路（真值表见表2），当加在IC2输入端的开锁密码与对应的预置密码完全相同时，其输出端都变为低电平，经密码识别电路（四输入或门电路）IC3确认为正确密码后，其输出端输出低电平，此时按下SB5、SB8或SB6、SB8后，IC6（NE555）等电路与电源负端接通，IC6被置位，输出高电平，VT1导通，K1吸合，电子锁被打开（低电平不能触发IC4误码累计电路）。假如IC1-2输入端的开锁密码是误码，与IC1-1预置的密码不一样，则经IC2密码比较电路比较后，4个输出端中至少有一个输出端为高电平，再经IC3密码识别电路确认是误码，于是IC3输出高电平。当按下SB5或SB6时，误码累计电路IC4被高电平上升沿触发，并累计触发次数（高电平对开锁电路不起作用）。电路设定输入二次误码（或SB5、SB6累计误按二次）时，IC4输出高电平，其一路加至IC1-2的复位端R，封锁其输出开锁密码；另一路加至VT2的基极，使VT2导通，接通IC5电路，发出报警声。
预置密码：
假设预置密码为0101（可有16种编码状态）时，先同时按下SB1、SB3（0码免按）两只密码开关不放，再按下锁存键SB9，然后先松开SB9键，再松开SB1、SB3密码开关，这样0101四位密码就被预置锁存完毕。SB9安装于电路内部，锁门后，外部不能改变预置密码。每次锁门后，按一下SB7，使锁存的开锁密码为0000误码。
解密开锁：
电子锁面板布置如图2。解密开锁时（如预置密码为0101）也先按下SB1、SB3（0码免按）两只密码开关不放，再按下密码输入键SB7，然后先松开SB7键，开锁密码便被IC1-2锁存，并经密码识别电路识别后IC3输出低电平。只要按下SB5、SB8或SB6、SB8，电子密码锁就会打开。
不知密码者或不按要求按动按键开关者，是打不开该电子密码锁的。当操作不慎或误按按键开关时，电路被封锁，并发出报警声。解除报警的方法是按住SB8不放，按动SB5或SB6，使IC4计数至VD9点亮即可。这时可重新输入正确密码，打开电子密码锁。
如果再增加一只IC1和IC2便可组成8位预置数字密码的电子密码锁，具有256种编码状态，解密难度也就更大了。
该控制电路的静态电流仅为几十微安，可使用干电池供电，用于电子密码门锁、柜锁、便携式箱锁等。
2.元件选择
SB1～SB9为小型轻触开关。IC1型号为CD4508是双四位锁存D触发器。IC2型号为CD4070，是四异或门/逻辑比较器电路。IC3型号为CD4072，为双四输入端或门电路。IC4型号为CD4017，为十进制计数器/脉冲分配器。IC5为音乐集成电路，可选用警笛声。IC6为NE555时基电路，VT1、VT3为9013三极管，VT2为9014三极管，C2、C4、C6、C7、C8均为抗干扰电容器，VD9选用Φ3mm发光二极管，K1选用线圈电压为6V的4088小型继电器，开锁电磁铁线圈自己绕制，开锁电流在100mA左右，锁舌动作要灵活，也可用6V/100mA的微形直流电动机牵引开锁。其余为通用元件。
本机采用了数字集成电路，只要元件正常，标值正确，接线无误，则无需调试，接通电源就可正常工作。
（严士农）
