电话机作为一种通信工具具有它的独特性和专用性，故障判断与维修具有一定的难度。为此，有必要弄清弄懂电话机中特殊电路的组成原理，分析问题时才能迎刃而解。
一、 定向极性保护电路

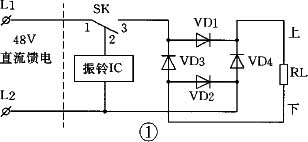

如图1所示。L1、L2为接线盒上端子；SK为叉簧开关，摘机时1、2触点断开，铃声停止，1、3触点闭合，负载RL（发号和通话电路）得电工作。VD1～VD4为极性保护电路。
它的电路原理是：当L1为正，L2为负时，其电流走向为L1（正）→SK1.3→VD1→RL（上为正）→RL（下为负）→VD2→L2（负）；当L2为正，L1为负时，其电流走向为L2（正）→VD4→RL（上仍为正）→RL（下为负）→VD3→SK1.3→L1（负）。这样，用户可任意（不分正负极）将接线盒上的L1、L2接于外线（48V）上，使负载RL上的电压极性始终保持不变，从而达到电源定向的目的。
电话机中的极性保护电路实质上是一个通用的桥式整流电路，但其作用又有区别。桥式整流电路是把交流电变为直流电，而极性保护电路是将极性不定的直流电变为极性固定的直流电，这是在维修中值得注意的问题。
二、 有源滤波器电路
一般电话机供电滤波采用RC阻容滤波器，而在扬声或免提电话机中需要提供较大电流，通常采取有源滤波器电路，如图2所示。
有源滤波器电路十分简单，图中的三极管VT接成射极输出器。由于射极输出器的输出阻抗低，带的负载能力很强，输出电压比较稳定。电阻R是VT的偏置电阻，调整其阻值可改变电压Uce。且接于VT管基极b的电容器C1两端的脉动电压Uc1很小，则从发射极e输出到负载RL上的电压脉动成分也就很小，主要是输入到基极上的交流成分被C1旁路掉了，利用C2对负载电压进一步滤波。
这种有源滤波的特点是输出直流电压脉动成分小，输入阻抗高，接到电话线路的送、受话器的音频信号损失也较小。但是，接在VT管基极上的电容器C1漏电或失效时，送、受话器中将产生杂音，且话音不清晰。
三、 自动音量调节电路
电话机所接外线到市话局的线路有长有短，由于线路对话音信号的衰减程度不同，使得受话音量的大小相差甚大，即长线时声音太小，短线的声音又太大，影响通话质量。为了解决声音在远近线路时达到大小适中，必须在通话电路中增加自动音量调节电路。
电路原理如图3所示。二极管VD1、VD2接于变压器1、2端起自动音量控制作用。在短距离时，受话器音量太大，由于采用2CP10型二极管，电压达到0.45V就会导通，将一部分话音电流从二极管分流，使次级线圈的感应电动势减小，受话器音量稍有降低；当环路电流小于35mA（导通电压0.45V除以变压器1、2端间直流电阻13Ω）时，VD1、VD2截止，话音电流无损耗，可保证受话音量在远近距离能自动调节，从而获得满意的收听效果。
采用两只二极管正反向并联，是考虑外线L1、L2的电压极性不定，这种接法无论外线极性如何，总有一只二极管处于正向导通状态。这种电路大部分被旋转号盘式电话机所采用。
四、 各种抗干扰电路
在电话线路上有时会有高压线路、雷电、电车、点焊机和电器开关的开启等强信号干扰脉冲的输入，导致受话器中产生很强的杂音，影响通话质量。为了排除这种强信号干扰，在受话器电路中增加了限幅二极管。
如图4所示，VD1、VD2反向并联在受话器BE两端，使受话器里最大信号的幅度受到一定的限制，一般小于0.7Vp-p。考虑到干扰信号的极性是交替变化的，故采取两只二极管反向并接的方式。在这种电路中应注意二极管的击穿短路会造成受话器无声。
电视机、微波炉、负离子发生器，还有大功率无线电（如广播、电视、雷达等）发射台和大电流工作的高频热合机、线切割机、点焊机等，都会产生很强的电磁场，对附近电话机电路可产生严重的射频干扰，轻则影响通话，重则不能发号和通话。为抑制射频信号（150kHz～500MHz）对电话机的干扰，通常在电话机线路的输入端连接电感和电容，在送/受话器输入端连接电容方法来达到抗干扰的作用。分别见图5～图9。
电话机中的集成电路大部分采用CMOS技术，它最容易受静电击穿而造成损坏。
防静电措施贯穿了话机零部件在制造、运输、装配、包装、使用等全过程。为此，在电路上手柄、开关、键盘等容易产生静电的部件设置抗干扰电容，如图10所示。但要注意电容击穿引起发号故障。
电话机电路无论是在挂机状态对振铃电路，还是在摘机状态对发号、通话电路，都可能在不程度上遭到高压、雷击、静电等浪涌电压的袭击。

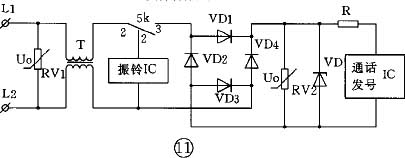

预防高压干扰的过压保护电路，一般是在电话机的外线输入端跨接压敏电阻器，在发号和通话电路前加装稳压二极管或压敏电阻器，如图11所示。图中T为变压器，在输入端接入不仅能抑制射频信号，还能促使稳压管VD提前导通，起抑制浪涌电压的作用。由于稳压管与压敏电阻器的伏安特性曲线相似，在过压保护电路中的作用又相同，所以可互相代换。
五、 各种显示电路
电话机的各种显示电路是采用发光二极管LED来完成。到目前为止，电话机的显示电路有以下几种。
如图12所示。当铃流信号经限流电阻R、耦合电容器C、发光二极管LED、保护二极管VD到达振铃电路，由于LED与VD反向并接，在振铃时发光二极管随着铃流信号呈现亮1秒、熄4秒的间歇工作，用作铃流显示。应注意发光管损坏会造成无铃声故障。
见图13所示。当通话和发号电路工作时，三极管VT1、VT2始终导通。发号时，发光管LED随着发号脉冲信号DP闪亮相应的次数；但在通话时，发光管LED却一直亮着。所以这种电路既作发号，又作通话显示用。发光管LED若有损坏不会影响发号与通话电路的正常工作，但作为显示电路应加以更换。
在夜晚无灯光的情况下取机，则造成发号困难。现在有一种电话机只要一摘机，发光管LED点燃，可照亮键盘号码，安装在键盘下面适当的位置，可在夜间作键盘号码照明用。
电路如图14所示。用作受话器放大管VT2的直流工作电压是由发光管LED（多个）正向导通压降1.6～2V提供的。在摘机时，发光管LED一直点亮，这时又能作为通话指示灯用，可谓一举两得。假如某一发光管LED短路，则造成所有发光管不亮，同时受话器的放大器VT2无偏置电压而造成无声，必须找出短路的发光管；假如某只发光管断路，并不影响电路工作，但为了提高照明亮度也应予以更换。（刘明清）
