诺基亚N8810手机不入网故障的维修（下）

当手机出现不入网故障，并且天线与SIM卡本身或接触均没有问题时，用“手动”搜索网络，除根据手机显示屏上是否出现“中国电信”或“中国联通”字样能大致区分是信号接收通道，还是信号发射通道引起手机无网络故障外，还可根据手机维修电源电流表指针摆动情况进一步缩小产生故障的范围。

正常情况下，手机寻找网络时，电流表指针不停地摆动，幅度有10mA左右。如果电流表指针摆动正常，用“手动”搜索网络，在显示屏上能出现“中国电信”或“中国联通”字样，故障范围大多在功放电路部分；若电流表指针摆动不正常也无信号强度指示，用“手动”搜索网络，在显示屏上不能出现“中国电信”或“中国联通”字样，故障范围大多在接收VCO部分。

故障现象：
手机无信号强度指示。用“手动”搜索网络，不能找到。且稳压电源的电流表指针没有摆动，表明手机没有起振，即本振电路有故障。中频IC N540的没有检测到有1006～1031MHz的振荡信号输入。

故障原因：
一本振电路损坏或工作不正常引起的故障。

维修方法：

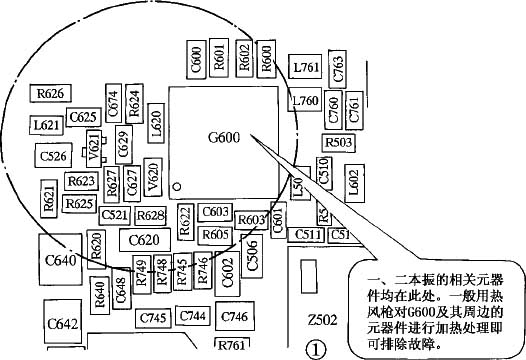

1.一本振VCO G600（见图1）的管脚分配：③脚为电压供电脚，④脚为一本振振荡信号输出脚，①脚为控制信号输入脚（控制信号由N540提供）。

2.若G600的③脚供电正常；①脚控制信号正常；④脚没有振荡信号输出，则说明G600损坏。G600内由一些分立元器件构成，外用一个金属壳盖起来。可用热风枪加热将外面的金属壳去掉，对内部的元器件进行补焊处理，一般手机可以恢复正常。若补焊处理后，仍不能排除故障，将G600更换即可。

3.在处理本振电路故障时，一定要注意检查电阻R602、R605（见图1）、R604（在G600的内部）是否脱焊或断裂，电容C600、C602、C603（见图1）是否漏液、短路或断裂。

故障现象：
手机不入网。用“手动”搜索网络，不能找到。且中频IC N540的⑧脚没有检测到有232MHz振荡信号输入。

故障原因：
二本振电路损坏或工作不正常引起的故障。

维修方法：

1.接收中频解调所需要的58 MHz振荡信号和发射中频调制所需要的116MHz振荡信号都由二本振电路提供，一旦二本振电路损坏或工作不正常均会引起手机无网络故障。二本振频率合成器电路主要由中频模块N540、振荡管V621、变容二极管V620（见图1）等构成。

2.V621为NPN三极管，用万用表的电阻挡测其PN结两脚的正反电阻，若其阻值相等或为0，说明此三极管损坏，将其更换即可。V620为二极管，只能一个方向导通，否则已损坏。

3.电源IC提供的2.8V电压通过电阻R627、R625、R623、R622、电感L620（见图1）向V621、V620供电，若其中任一个有脱焊或断裂会引起二本振电路工作不正常，引起手机无网络故障。

4.耦合电容C625、电阻R628（见图1）虚焊或断裂，会引起中频IC N540的⑧脚无振荡信号输入。引起手机不入网故障。

故障现象：
手机在信号强的地方，显示屏上的信号强度指示只有两格左右。在信号较弱的地方，手机很难有信号强度指示。并且手机时常出现听音有噪声现象。

故障原因：
手机收信灵敏度低或信号强度指示不稳定，故障大都是带通滤波器损坏或虚焊（被摔过的手机极易出现此故障）。

维修方法：

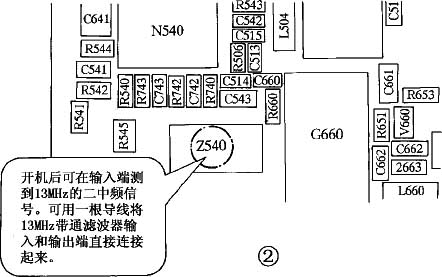

仔细检测各种接收滤波器，注意观察其焊点是否脱落，表面有否断裂。一旦发现故障马上作相应的处理。如果检测到13MHz带通滤波器Z540（见图2）已损坏，又没有好的滤波器来替代，可用一根导线将13MHz带通滤波器输入和输出端直接连接起来，作应急处理。

故障现象：
手机无网络。用“手动”搜索网络，能找到（即手机显示屏上能出现“中国电信”或“中国联通”字样）。稳压电源的电流表指针有摆动（表明手机的本振电路基本正常）。

故障原因：
手机能搜寻到网络，说明接收电路部分基本正常，故障大致在发射通道。在发射通道引起不入网故障中，最常见的原因是由于功放损坏引起。

维修方法：

1.功放N700（见图3）的③脚为电源电压输入脚、①脚为902.5MHz的发射信号输入、②脚为功率控制端、④脚为发射信号输出端。

2.若检测到功放的供电电压、控制信号、发射频率输入信号均正常，而没有发射频率输出信号，表明功放损坏，将其更换即可。

3.在手机维修时功放的信号参数不好测量，经过综合判断怀疑为功放损坏，若有好的功放直接将其替换，看是否排除故障来检测其好坏。若身边没有好的功放可用来替换，可用万用表的红表笔接地，黑表笔依次测量功放管脚的电阻与平时记录下来的同样机型手机功放的对应管脚电阻值对比。如功放关键管脚的电阻值有偏差，说明功放已损坏（也可用万用表的黑表笔接地，红表笔依次测量各管脚电阻来判断）。

4.功放N700损坏不仅造成手机无网络故障，还会造成手机不开机漏电、发射漏电、发射掉信号、发射关机、发射低电告警等故障。

故障现象：
手机能入网，手机信号强度指示也基本正常。就是手机很难打出电话。

故障原因：
发射滤波器Z700（见图4）有损坏或脱焊。

维修方法：
加强发射滤波器Z700的焊接或更换即可（被摔过的手机易出现此故障）。

（文斌）
