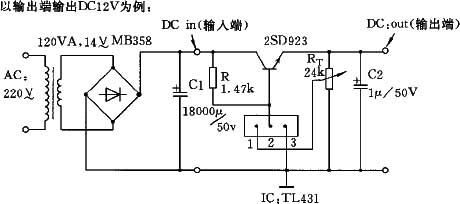

TL431是一块精密基准稳压电路IC，其外形很像一只塑封中功率三极管。IC①脚为基准极R，②脚为阳极A，③脚为阴极K。用它组成的稳压电路外围元件简单，克服了三端稳压器输出电压不可调，输出电流偏小的缺点，很适合业余爱好者制作稳压电源。笔者用该电路制作了道奇收音头电源的稳压部分，效果很好。具体电路图见附图。
文中介绍的用TL431组成的稳压电源最大输出电流达10A（需加足够大散热器，且输入、输出端电压差应小于10V），输出电压2.5～28V连续可调。实践表明，输入电压高于输出电压2V就可正常工作，该电路稳压部分稳压范围较宽，制作时，可根据不同输出电压需要，选取适当的变压、整流、滤波元件即可。电路图中以DC输出12V为例。整个电路制作简单，元器件选择无特殊要求，2SD923为大功率达林顿管，按电路图焊接无误后，调节RT就可得到所需要的输出电压。
（贾维利）
