取消蓝屏检修彩电无图无声故障

众所周知，新型彩电都具有蓝屏显示功能，在无信号时，机器呈蓝屏、静噪状态，但当某些电路出现故障时，机器也会出现蓝屏、静噪现象，从而使得故障的本来面目被掩盖，一些传统的检修方法也难以发挥作用。针对这一情况，本文着重分析两种常见的蓝屏控制电路，并举例说明如何取消蓝屏检修无图无声故障。

1.蓝屏控制电路分析

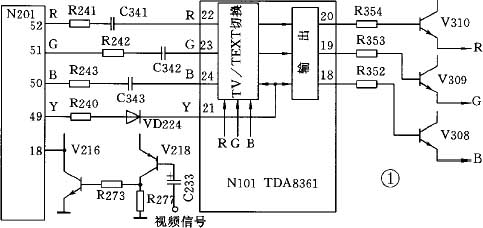

这类彩电蓝屏控制电路如图1所示，CPU（N201）的、和分别输出R、G、B字符显示信号，经RC耦合送到N101的、和。CPU的为字符消隐信号输出脚，字符消隐信号有两方面作用，一方面送到N101的，用来控制N101内的TV/TEXT开关，另一方面，字符消隐信号还要叠加在视频信号上，以将某位置的视频图像“挖掉”（实际上是消隐），并使字符显示在该位置上。

CPU为电台识别信号输入脚，电台识别信号由视频信号中的同步头来担任，接在CPU外围的V216和V218为电台识别信号产生电路，视频信号先经V218进行同步分离，获得同步信号，再经V216倒相后，送入。当有足够幅度的电台识别信号输入时，便输出低电压，从而使N101的电压也低，内部切换开关置TV位置，屏幕显示视频图像，此时若操作遥控器或本机键盘，输出的电压就高速切换TV信号和字符信号，使图像和字符均显示在屏幕上。若CPU无电台识别信号输入，输出的电压（平均直流）就升高，N101的电压也升高，内部开关置“TEXT（外视频）”位置，图像信号被阻断，字符信号成了有效信号，此时，CPU输出的蓝屏信号从N101的输入，经切换开关后，再从输出，最后由V308送入到末级视放，使屏幕呈蓝屏状态。

2.取消蓝屏的方法
由以上分析可知，蓝屏显示与否，主要取决于N101的电压，正常收看节目时该脚电压约为0.3V，当该脚电压达到1.1V时，便显示蓝屏，因此，当屏幕出现蓝屏时，若将该脚强行置低电平（接地），便可人为取消蓝屏（但未能取消静噪），这一点对检修中放通道引起的无图无声故障极有意义。另外，也可用信号发生器向CPU提供一频率为15kHz～16kHz的方波脉冲来取消蓝屏，信号幅度选在4.5～5Vpp即可（不要超过6Vpp），这种方法不但可取消蓝屏，连同静噪也一起取消。

3.应用举例

例1.康佳T2977B彩电，出现无图无声故障，整机处于蓝屏、静噪状态。

先采用上述方法向CPU加一脉冲信号，蓝屏立即取消，屏幕上出现了不太清晰的图像，扬声器也有声音发出，再按动节目增减键，发现其它频道的图像也不清晰，由此可知，故障发生在中放通道或高频头上。用改锥碰触高频头的IF端，屏幕上有强烈的干扰现象，这说明中放电路损坏的可能性不大，故怀疑高频头有问题，将其换新，故障排除。

例2.康佳T2983X彩电，出现无图无声故障，整机处于蓝屏状态。

人为取消蓝屏后，屏幕上出现了清晰的图像，由此可知，中频通道及视频通道均正常，故障很可能是因CPU无电台识别信号输入引起，故重点检查N201外围的电台识别信号产生电路，结果发现同步分离管V218击穿，更换后，故障排除。

例3.康佳T2979X彩电，故障现象同上。

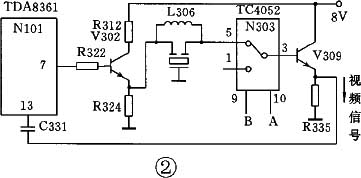

人为取消蓝屏后，出现了白净光栅，说明故障在中放电路或视频切换电路（参考图2），用改锥碰触N101的⑦脚（视频输出脚），屏幕无反映，碰N303的⑤脚，也无反映，但碰③脚时，屏幕上有明显的干扰现象，由此说明，故障在N303或其周边电路上。N303为制式切换集成块，⑨脚和紛⑩脚为控制电压输入端，在接收PAL/D制节目时，⑨脚应为0V，⑩脚应为5V，先测这两脚电压，完全正常，故怀疑N303损坏，更换后，故障排除。

A6机心的小信号处理电路由LA7688担任，CPU为LC864912A或LC864916A（或ST6368、ST6378），这种机心在长虹、康佳、东正等品牌的电视机中广泛使用。

1.蓝屏控制电路分析

A6机心蓝屏控制电路如图3所示。CPU的、和分别为R、G、B字符信号输出脚，输出的字符信号分别送到LA7688的、和，CPU的为字符消隐信号输出脚，消隐信号送到LA7688的。

正常收看时，CPU直流电压为0.3V，LA7688的电压为0.2V，、和电压均为0.1V。蓝屏显示时，CPU为4.7V，LA7688的为2.7V，此时，因有蓝屏显示信号输入，故电压上升到3.1V，和仍为0.1V。 CPU为电台识别信号输入端，电台识别信号由行逆程脉冲担任，当电视机正常收看节目时，LA7688的输出4.7V识别电压，VD250导通，V250饱和，行逆程脉冲经V251倒相后送入CPU，充当电台识别信号。当无节目输入或图像不同步时，LA7688的压为1.5V，VD250和V250均截止，V251也截止，CPU无电台识别信号输入，CPU电压便上升到4.7V，该电压经R790送至LA7688的，使内部开关置字符位置，同时，CPU输出蓝屏信号，送入LA7688的，再从输出，经V211射随后送至视放板，从而使屏幕呈蓝屏。

2.取消蓝屏的方法

从以上分析可知，当机器出现蓝屏、静噪时，若将LA7688的强行接地（低电平），便可取消蓝屏，也可从CPU输入方波脉冲来取消蓝屏与静噪。

3.应用举例

例1.康佳T2519D彩电（A6机心），出现无图无声故障，整机处于蓝屏、静噪状态。

将LA7688的接地，蓝屏消失，屏幕上出现了白净光栅，再测LA7688的电压，为1.4V左右，说明无识别电压输出，故障很可能发生在中放电路，用改锥碰触LA7688的紤{4}脚和紥{4}脚（中放输入端），屏幕无反映，而碰⑧脚（视频输出脚）时，屏幕有反映，由此判断，故障出在中放通道，测（AGC滤波）电压，为9V，远高于正常值，、及电压也均不正常，怀疑LA7688损坏，更换后，故障排除。

例2.东正CTV-2198彩电，故障现象同上。

先将LA7688的接地，蓝屏立即消失，屏幕上出现了清晰的彩色图像，由此可知，LA7688内的中频电路和视频电路均正常。测LA7688的电压，为0V，说明无识别电压输出（有识别电压时应为4.7V），测对地电阻，无短路现象，于是判断内部有关电路损坏，导致识别电压不能产生，应更换LA7688，但考虑到LA7688其它功能正常，弃之确实可惜，故采用补救法进行检修，具体做法是将VD250负端与之间的铜箔划断，再用导线将VD250的负端接在+5V电源上，让+5V电源来充当识别电压即可。经这样处理后，虽丢失了蓝屏功能，却挽救了LA7688。

由以上分析可知，不管哪一类型彩电，当它出现无图无声、蓝屏、静噪故障时，只要将蓝屏取消，故障的本来面目就会体现出来。若取消蓝屏后，出现了清晰的图像，说明故障在电台识别信号产生电路。若出现了白净光栅，说明故障在中放电路或TV/AV切换电路。若出现雪花（或不清晰的图像），则说明故障出在高频头或中放电路。确定故障范围后，便可方便地使用“干扰法”及“电压、电阻测量法”来找到故障所在，若不取消蓝屏，就难以判断故障范围，“干扰法”也无用武之地。

（王忠诚）
