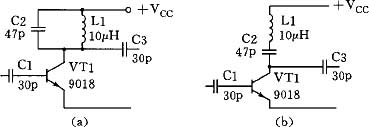

附图（a）和图（b）所示电路，哪个可以正常工作，为什么？
解答
图（a）可以正常工作。
所示的两个电路都工作在丙类状态，是谐振放大器，谐振网络的谐振频率都为f\(_{o}\)=1/（2π\(\sqrt{LC}\)） ≈7.34MHz，不同的是图（a）的集电极负载为LC并联网络，而图（b）的负载为LC串联网络。
我们知道，串、并联谐振网络都有选频作用，他们的谐振频率与L、C有关，而且公式也一样，但不同的是，LC串联网络在谐振时流过的电流最大，就是说此时网络体现出的谐振电阻R\(_{P}\)最小，而LC并联网络在谐振时两端的电压最高，就是说此时网络体现出的谐振电阻R\(_{P}\)最大。
因此，在所示电路中，图（a）采用的是并联谐振网络作为负载，当输入的信号频率为其谐振频率时，可以得到最大的输出电压；而图（b）采用的是LC串联网络的谐振负载，当输入的信号频率为其谐振频率时，将得到最大的电流（I\(_{C}\)），可是得到的输出电压就很小了。所以图（a）电路可以正常使用。
由此我们可以得出，电流输出的谐振放大电路，必然采取LC串联电路作为负载网络，而电压输出的谐振电路就要采用LC并联电路作为负载网络才能正常工作。
（孙斌）
