用中低档照相机进行自拍，一般都是使用延时装置，虽然很方便，但拍摄时间难以掌握，更无法抓拍，若使用快门线，既不方便也没有那么长。为此本人设计了一种遥控快门装置，可以解决摄影爱好者的部分难题，而且成本不高，制作简单，有兴趣的读者不妨一试。

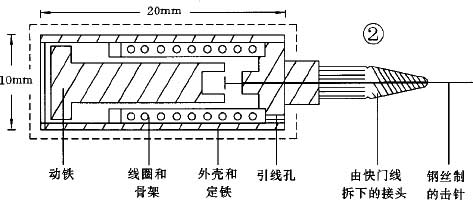

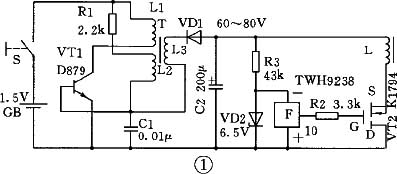

电原理图见图1。电路很简单，只是其中的电磁铁L的制作有一定难度，本人是利用机床车制的（见图2），虽较为费事，但体积小巧。读者也可以用继电器或小型自动空气开关里的脱扣电磁铁改制，拆除原线圈，再用Φ0.31mm左右的漆包线绕满，效果也一样。买个成品快门线，并将接头拆下，和自制的电磁铁接起来，最好用卡簧连接，以使接头和电磁铁之间能灵活转动，方便使用，最后用热缩管包装即成为与照相机快门按钮相连的接头。为使遥控距离更远，抗干扰性更强，采用了TWH9238等带密码的遥控电路F，可以将原外壳拆除并把电路板的高频和解码部分锯开，以充分利用机壳，减小体积和重量。T是闪光灯用的升压变压器，可采用闪光灯套件，周边元件也就解决了。采用这部分的目的是利用C2上的高压对L放电，使吸力强大。电源用90mAh左右的充电电池，电池容量大，充电快，使用时间长，缺点是体积和重量加大。

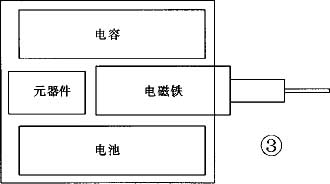

外壳采用板材粘制，组装时注意高频部分的天线不能靠近电容、电磁铁、电池等大的金属体。整机靠快门接头与相机相连接，如图3所示。
只要连接无误，一般不用调试就可成功。
（胡振春）
