保险丝是常用的过流保护元件，当负载电流超过保险丝额定电流或发生短路时，保险丝被熔断而断开电源，使电路得到保护。保险丝熔断总是需要一定的时间，虽然也有各种快速熔断保险丝产品，但其尺寸较大，不适用于电子电路板或便携式电子产品。本文介绍的新型集成电子保险丝，原设计是用于计算机USB系统（通用串行总线系统）及电源管理，但它的特性也非常适用于作“保险丝”，它不仅能快速“熔断”（仅几十μs），而且在故障排除后可自动恢复（不必更换），同时用户可以根据电路的要求自行设定过流断开阈值，因此它是一种可调整限制电流的“保险丝”。此外，它还有慢启动的特点，适合热插拨。
MIC2545A简介
MIC2545A主要由一个N沟道功率MOS场效应管作开关，利用逻辑控制电路控制其栅极来实现导通及关断，如图1所示。当MOSFET导通时，输入电压V\(_{IN}\)经过MOS管输出V\(_{OUT}\)向负载提供电源。由于采用导通电阻（R\(_{DS（ON）}\)）极小的MOS管（一般为几十mΩ），所以在MOS管上的压降及损耗极小；当MOS管截止时，负载断开电源。
EN端为使能端，对MIC2545A-1型来说，此端加高电平，器件被选通才能工作；此端加低电平时，未被选通，MOS管截止，器件不工作。MIC2545A-2型的情况与-1型相反，即EN端加低电平时被选通，而加高电平时此器件不工作。注意此端不能悬空。
FLG为故障标志信号输出（电平信号）端。FLG端内部为开漏结构，故在使用时此端要接一个10kΩ上拉电阻。在无故障时此端输出高电平；有过流或短路故障时此端输出低电平。此信号可输入单片机作报警信号或通过其它电路作故障指示。若不用此功能时，此端可悬空。
ILIM端外接设定限制电流的电阻R\(_{SET}\)，其阻值R\(_{SET}\)与设定限制电流I\(_{LIM}\)的关系为：
R\(_{SET}\)（Ω）=\(\frac{230}{I}\)\(_{LIM}\)（A）
MIC2545A的限制电流范围为0.5～2.5A，则相应的电阻RSET的范围为460～92Ω。例如，设定的限制电流I\(_{LIM}\)为1A时，选用R\(_{SET}\)=230Ω。限流精度优于20％。
MIC2545A主要参数
MIC2545A的主要参数为：工作电压范围2.7～5.5V；低功耗，在MOS管导通时的工作电流典型值为90μA；而在MOS管关断时典型耗电仅1μA；MOS管的R\(_{DS（ON）}\)最大值为50mΩ；当片芯温度超过135℃时，有过热关闭保护，当片芯温度降到125℃时恢复工作；内部有电荷泵电路，使有慢启动（软启动）功能（3\(_{ms}\)），但关闭时间（t\(_{OFF}\)）仅23μs（典型值）。
封装及管脚
MIC2545A8引脚的有两种封装形式：8脚贴片式SOP封装（后缀为BM），8脚穿孔式DIP封装（后缀为BN），如图2所示。在使用中要注意：输入引脚（IN）及输出引脚（OUT）各有两个，在使用中两个IN及两个OUT必须各自连接在一起。另外要注意的是，型号为MIC2545A-18B（或N）的其使能端EN是高电平有效，型号为MIC2545A-2BM（或N）的使能端EN是低电平有效。高电平>1.8V而低电平<1.4V。高电平可以通过一个100kΩ电阻接IN，低电平可直接接GND。
典型应用电路
一种用作电子保险丝的应用电路如图3所示。该器件是MIC2545A-1BM（SOP封装），EN端通过100kΩ接IN（高电平），器件被选通工作。用户可根据负载电流要求通过R\(_{SET}\)来设定限制电流。FLG外接10kΩ上拉电阻输出故障标志信号。
CIN为输入电容（接在5、7脚旁），一般为0.1μF。CO为输出电容，可根据负载电路要求设定，一般为几十到上百微法。

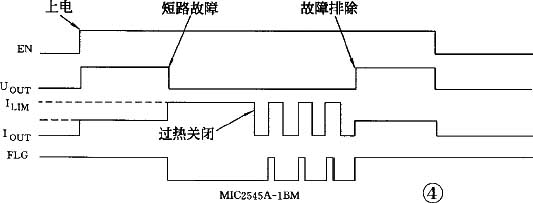

图4是MIC2545A-1BM的波形图。要注意的是在短路发生时，输出电压V\(_{OUT}\)降为零（无输出），但输出电流并不等于零而等于I\(_{LIM}\)（设定的限制电流），若此电流使片芯超过135℃时，则产生热关闭而使输出电流为零。若短路故障未排除，在片芯温度降到125℃仍有输出电流（如图中的脉冲电流），而FLG输出相应的脉冲。

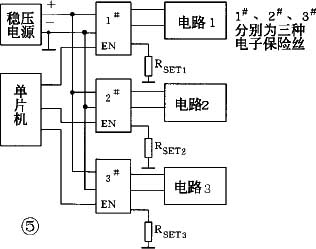

图5是一种由单片机来控制三路电路的应用电路。根据工作顺序的需要，由单片机I/O口给1\(^{#}\)～3\(^{#}\)电子保险丝发出选通信号，使相应的电路工作，这样可节省电能，特别是便携式电子产品，可延长电池的使用寿命。
R\(_{SET1}\)～R\(_{SET3}\)可根据相应的电路需要来设定限定电流I\(_{LIM}\)。
图中未画出FLG电路部分，若有需要加上上拉电阻后将故障标志信号与单片机I/O口连接，可显示或报警。
由于该电子保险丝尺寸小、外围元件少、功能强、性能好，将会得到广泛的应用。
（凡文）
