编译码器PT2260及PT2270

🏠 首页 《无线电》杂志 2001年 🔗 第1期 🔗 第37页 分类:应用电路 🔗 金召 🔗

PT2260及PT2270是台湾普诚公司1996及1997年生产的一种编译码器(PT2260是编码器,PT2270是译码器)。它主要用于遥控装置,适用于家庭及汽车安全系统、车库门遥控开关门、风扇遥控、电动玩具遥控以及一些工业设备的遥控等。

该编码器主要特点是:采用高性能CMOS工艺制造,功耗极低,备用模式耗电仅0.5μA(典型值),可不设电源开关;很宽的工作电压范围(1.8~10V);对高的噪声不敏感;工作温度范围宽(从-30℃~70℃);有8或10个三态地址码及4或2个数据码;振荡器仅外接1个电阻;外围元件极少,电路简单,尺寸可做得较小。

与PT2260配套的译码器是PT2270-M2/L2及PT2270-M4/L4。它与PT2260具有相同的特点,仅工作电压范围稍有不同(从2V到10V),备用模式耗电仅0.1μA(典型值)。另外该译码器输出有锁存型(后缀为L)及瞬时的(后缀为M),可供用户选择。

下面分别介绍编译码器的结构、封装、工作情况及应用电路。

PT2260编码器简介

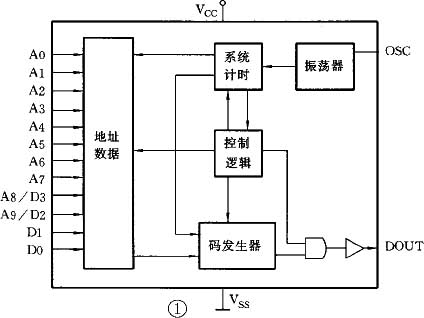

PT2260的结构框图见图1。A0~A9为地址码,D0~D3为数据码,其中A8/D3及A9/D2是可以做地址码或数据码。该编码器有PT2260-R4及PT2260-R2两种型号。前者有8个地址码(A0~A7)及4个数据码(D0~D3),而后者有10个地址码及2个数据码(D0及D1),OSC端为外接一个振荡器电阻到V\(_{CC}\),DOUT为输出端,输出地址码及数据码(由不同的脉宽组成的脉冲串),一般经射频电路调制后由天线发送出去。

图1
图1 🔍原图 (424×318)

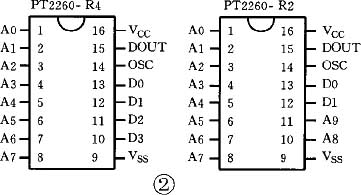

PT2260-R4及PT2260-R2为16脚DIP封装或SO封装,各管脚排列如图2所示。

图2
图2 🔍原图 (361×195)

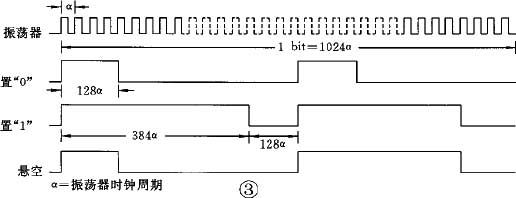

A0~A9(或A0-A7)地址码是三态的,可置“0”、置“1”或悬空”相应输出的信号是两个不同宽度的脉冲,如图3所示。相应地可以编成3\(^{1}\)0(或3\(^{8}\))不同的地址码(不易重码及破译)。

图3
图3 🔍原图 (516×198)

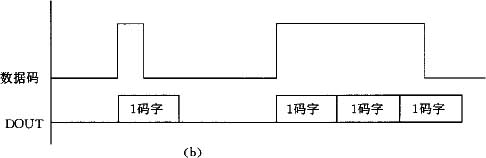

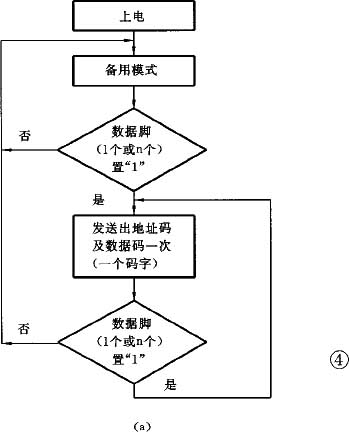

上电以后处于备用模式,如果数据码(无论是PT2260-R4或PT2260-R2中的任一个)没有置“1”时,一直保持备用模式。数据码仅有“0”及“1”,一旦数据码中有1个量“1”时,DOUT脚就有编码信号输出。如果数据码一直置“1”时,则编码信号连续输出,如图4所示。发送出去的编码信号有地址码、数据码及同步码,这三部分组成1个码字,如图5所示(以8位地址码为例)。

图4
图4 🔍原图 (349×432)
图5
图5 🔍原图 (486×158)

在备用模式时DOUT输出低电平。

振荡器的工作频率取决于外接电阻的阻值。该电阻取820kΩ、1MΩ或2MΩ,其相应的振荡频率为250kHz、200kHz及100kHz。

PT2260的主要参数有:工作电压1.8~10V;备用模式时耗电0.2~0.8μA;DOUT输出驱动电流2.5mA(V\(_{CC}\)=3V)、20mA(V\(_{CC}\)=10V);工作电流:V\(_{CC}\)=1.8V时为0.01mA;V\(_{CC}\)=10V时为1.6mA。

PT2260的典型应用电路如图6所示。该电路是8位地址码、4位数据码的器件。地址码编码部分在图中未画出(即管脚①~⑧可以根据需要各自接0、1或悬空)。VT可采用9018一类适用于UHF频段的管子。

PT2270译码器简介

PT2270是与PT2260配套的译码器,其结构框图如图7所示。A0~A5是地址码,可三态编码。A6/D5~A11/D0是6位地址码或用作数据码,用作地址码时可三态编码;作为数据码时它是输出脚:若译码器的地址码与编码器的地址码完全相对应,编码器有数据位置1时,则相应的数据脚输出为1(高电平)。DIN是脉冲信号串输入端;OSC1与OSC2这两端外接一个振荡器电阻;VT是当接收到的信号中地址码完全符合时,此端输出高电平;V\(_{CC}\)为正电源(2~10V),V\(_{SS}\)为地。

PT2270-M2/L2与PT2260-R2配套,PT2270-M4/L4与PT2260-R4配套。它们是18脚DIP或SO封装,管脚排列如图8所示。

PT2270的外接振荡器电阻所产生的频率要与PT2260配合,采用的电阻值对应关系为:PT2260用820kΩ、1MΩ、2MΩ,则PT2270对应的电阻分别为1MΩ、1.2MΩ、2.2MΩ。

TP2270有锁存型(后缀为L)及瞬时型,主要表现在数据输出脚上的电平保持时间不同,如图9所示。

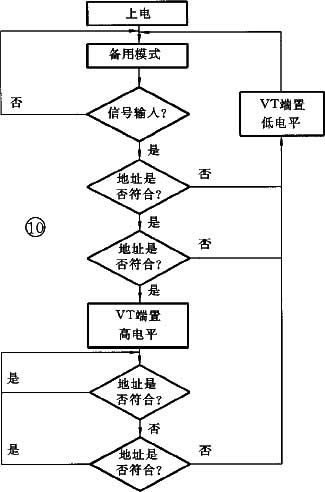

PT2270工作情况按图10的程序进行。上电后处于备用模式,当接收到信号时,其地址码经两次比较而完全相符时,VT脚才输出高电平,与此同时相应的数据脚也输出高电平。

图6
图6 🔍原图 (325×492)

瞬时型的输出经过一段时间后自动变低,而锁存型的要等到另一个数据接收到后才变动(见图9)。

PT2270的典型电路如图11所示。左半部是接收电路,它接收到PT2260发射出的经调制的编码信号,由天线ANT1输入后,经解调后输出编码信号给PT2270。若地址码相符,则PT2270的VT为高电平(图中未画出电路,一般可外接一个LED作为接到信号显示);与此同时相应的数据脚输出为高电平(图中地址脚及数据脚均未画出)。

PT2270主要参数有:工作电压2~10V,典型值为5V;备用模式时耗电0.1μA(典型值);VT在高电平(V\(_{CC}\)=5V)时输出3~6mA;DIN脚输入高电平为0.7~1V\(_{CC}\),DIN脚输入低电平为0~0.3V\(_{CC}\);数据脚输出为高电平时输出电流为3~5mA,输出低电平时吸收-2~4mA电流。

普诚公司在内地的代理公司如下:

深圳安斯电子:(0755)2324056

深圳德鹏电子:(0775)2182576

上海索立实业:(021)63900311

(金召)
