一、电路构成

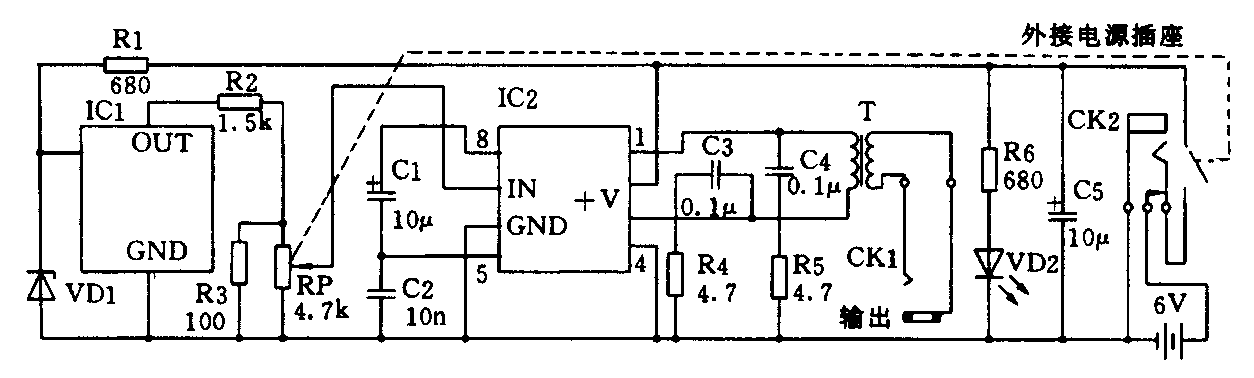

便携式速效治疗仪整机电路主要分为“音频信号发生器”、“功率放大器”及“升压输出电路”3个部分，电路如附图所示。
下面就各部分电路的组成及元器件的使用进行简要分析。
1．音频信号发生器
该电路是由集成电路IC1、稳压二极管VD1及电阻R1组成。VD1与R1组成稳压电路为IC1提供2V直流电压；IC1在接通电源后即可输出幅度为1V的音频脉冲信号（频率为500～2000Hz）。
2.功率放大器
该电路是由功放集成电路IC2、电阻R2～R5、开关电位器RP、电解电容C1和涤纶电容C2组成。R2、R3与RP的作用是调节放大器的输入信号电平；C1、C2是去耦及负反馈电容。C3、C4和R4、R5的作用是改善输出波形。
3.升压电路
该电路由升压变压器T组成。此外，C5是电源去耦电容，R6和发光二极管VD2组成电源指示电路。CK1是Φ3.5的输出插座。CK2是外接电源插座。
二、工作原理
当整机装入电池，打开电源开关后，音频信号发生器输出500～2000Hz的音频脉冲信号，经电平调节后送到功率放大器，经功放推动及升压电路升压后输出。输出的音频脉冲信号通过治疗触头（内部装有由稀土钕铁硼制成的具有高强磁力的磁片）作用到人体的不同穴位上，即可达到防病、治病的功效。输出电平由开关电位器调节，并由旋钮上的刻度表示。
三、技术指标
●输出波形：音频脉冲波
●输出频率：500～2000Hz
●输出电压：0～50Vp-p
●负载电阻：500Ω
●输出功率：700mW
●磁感应强度：0.1～0.3T
●电源：DC6V（5号电池4节）并备有外接电源插座
●耗电功率：约l．2W
●工作温度：5℃～40℃
●工作湿度： ≤80％
●外形尺寸：150mm（W）×68mm（H）×25mm（D）
四、治疗触头
便携式速效治疗仪的手持式治疗触头Φ3.5插头、触头柄、电极片、磁片和软电线5部分组成。触头与速效治疗仪间的连接采用Φ3.5插头，在应用中，插头与软电线是经机械压接后注塑成形的。触头柄采用橡胶材料注塑，表面光滑，无毛刺，手感舒适。
电极片采用厚度为0.3mm的不锈钢薄板一次冲压成形。由于触头在使用中需包裹纱布后沾水，应保证与触头间的配合，防止水从电极片与触头柄间渗入内部，锈蚀引线和磁片。
磁片采用钕铁硼稀土永磁材料，其尺寸直径为6.5mm、厚度为5mm，磁片应镀铬以增加防腐蚀能力。磁感应强度为0.1～0.3T。
触头的引线部分是特制的螺旋软电线，为了增加引线的抗拉强度和抗折能力，在引线内导体合线时，加入纱线。
在触头组装时，首先应将螺旋软电线穿入触头柄中，并在距端头约4cm处打一个结，防止由于在使用中的拉扯造成断线。
将螺旋线的导体焊在电极片的侧边后，将磁片用胶粘在电极上。首先应注意的是，一定要先焊后粘，防止因加热引起磁片退磁；其次是应注意磁片的极性，保证触头表面的磁场一个为S极，另一个为N极，并在电极片的中间位置。
组装完后应进行检查，检查的内容为通断性和磁感应强度。通断检查可用万用表欧姆挡测量香蕉插头与电极片之间的电阻；磁感应强度测量应使用毫特斯拉计，将霍尔探头紧贴在触头电极片表面取最大值。（科峰）
