绕线裁剪是组装生产电子小产品不可少的一部分。我在实践中自制的绕线架，调节方便，定位准确，适合裁剪各种规格的多股软线。
1．绕线板。取厚2mm环氧板（或铝板），外形尺寸约220mm×40mm。两头对称钻孔Ф2.5共6个，供铆接刻度杆用。C孔是用来固定线头的。再取厚1mm铁板，尺寸约220mm×30mm，作为另一头绕线用。
2．刻度杆。钢筋Ф6×320mm2根，分别在杆的一端各钻2个Ф2.5孔，用Ф2.5×10铆钉（或螺丝）与环氧板固定，杆与板接触处稍锉平面。然后以环氧板AB线端作为起点，以厘米为单位，用錾子冲出小槽刻度线。再用钢号码逢5打字，以利于调节尺寸。
3．滑套。取Ф16钢筋，长度约20mm，中间钻Ф6.5孔，要求穿入刻度杆后，间隙配合适当，移动灵活。然后钻支头螺丝孔Ф3.3，攻丝M4。最后将滑套与铁板电焊固定。为保证同心，可将两块绕线板靠在一起后再焊。
4．支头螺丝。用M4×10mm螺丝，在螺丝头部焊一段Ф×4铁丝作为手柄。电焊时调小电流（最好用二氧化碳气体保护焊），焊好后锉齐整形即可。

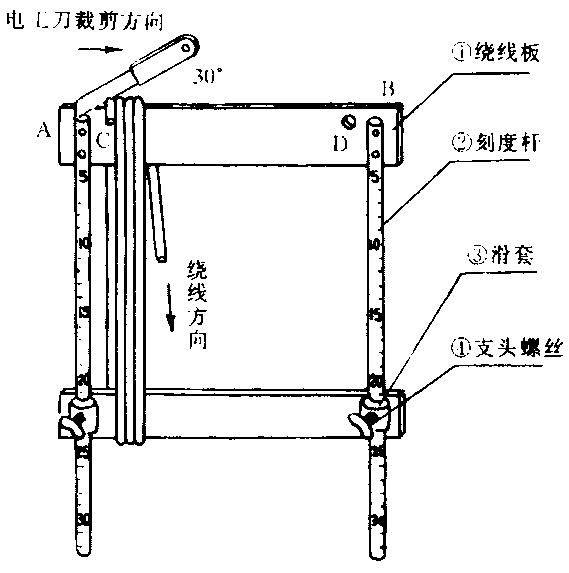

组装后的绕线架如附图所示。使用时根据剪线长度、颜色要求，平行移动绕线板，使两边刻度相同，长度相等。将线头穿入C孔固定，按顺序排满后，线尾穿入D孔。最后用电工刀沿AB线成30°夹角削断。按单双面计算，本绕线架可剪80～500mm不同长度的导线。还可以用作裁剪塑料筒料，供电子产品包装用。（李海群）
