本文介绍的组合型可视门铃有以下特点：
1．微功耗，平时只有电源空负荷，极省电。
2．取消延时及音乐等功能，电路简洁，制作简单，可靠性大大提高。
3．双通道双功放电路，输入／输出互不干扰，省掉消侧音电路，减小啸叫。
4．摄像头和室外对讲可分开安装，也可先做对讲后加可视，室外机不含电路，防盗。
5．灵活方便的多种组合，视频／射频输出可与家里原有的电视机或监视器配套，经济实用。

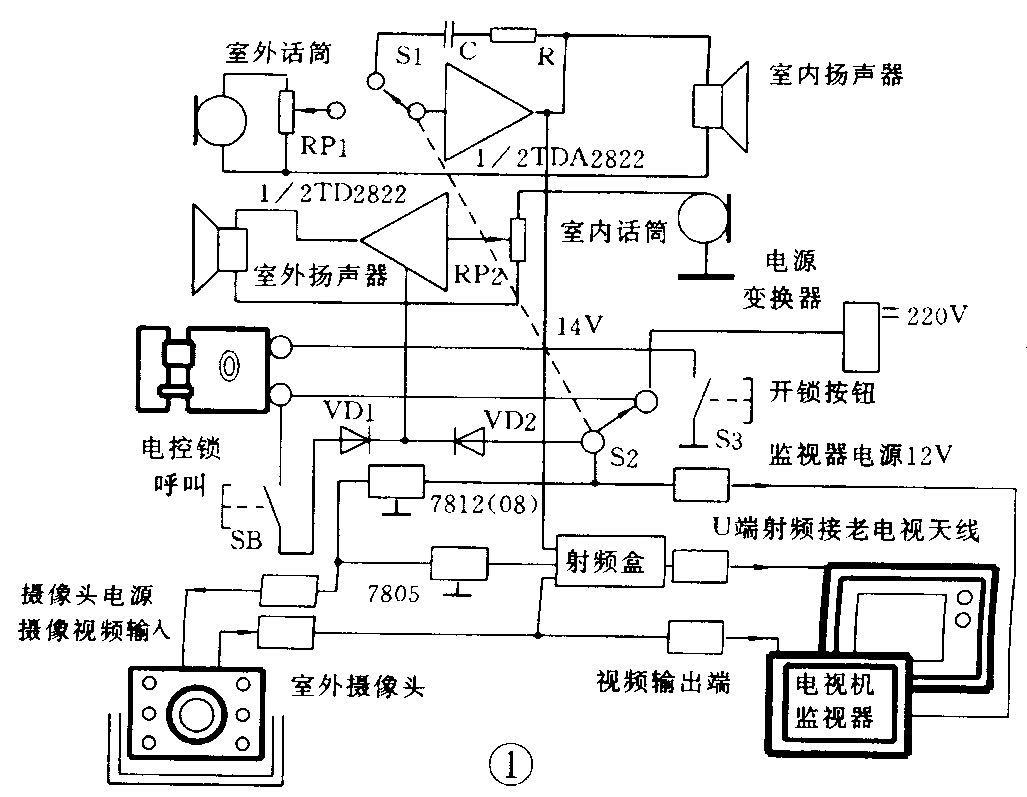

原理框图见图1。平时插入220V电源处于待机状态，当室外机有人按门铃SB时，电源经二极管VD1供给室内机放大电路，S1将双声道放大集成电路TDA2822的一个声道输入与输出用RC正反馈接通，使室内听筒发出呼叫振铃（S1、S2是室内机话筒压放的叉簧双联开关）。
室内机摘机，S1断开，S2将电源通过VD2接通，使TDA2822两个声道均处于放大状态。由于室外／室内机的扬声器、话筒分别由两个声道放大，可实现对话（音量在室内机电路板上：RP1调室外→室内音量，RP2调室内→室外机音量，可根据需要做微调），同时也接通室外机摄像头、室内机监视器以及射频盒电源，使对讲／监视同时进行，挂机后工作电源立即关断又处于空负荷的待机状态。
供给摄像头用的电源必须是稳压电源，黑白CCD摄像头用三端稳压集成块7812稳压，彩色CCD摄像头需换用7808，COMS型摄像头均用7806。为了防盗，摄像头可与室外机分开安装，或将室外机装入防盗的铁盒，开摄像头监视小孔并只将室外呼叫开关引出即可。如摄像头本身带话筒，则室外机可省掉话筒。将话筒移出与室外机扬声器分开可彻底消除啸叫，增大音量。
室内机的监视器可选用5英寸黑白监视器或其它规格的液晶监视器，电源可直接从主机电源输出插口上取出（由S2控制与摄像头同步供电），或是插入家里原有电视机的AV端子，如果利用老式电视机作监视，也可将天线接室内主机射频盒的U段输出端子。
电控锁平时一端接电源端，另一端接室内机S端，不耗电，开锁电压12V／0.6A，所以引线尽量要粗或短一些，当主机开关S3按下与地接通，电控锁回路得电工作，实现开门。电控锁的安装与普通暗锁相同，不同之处是它有两个锁舌，当小锁舌压下时，电控锁才受控。

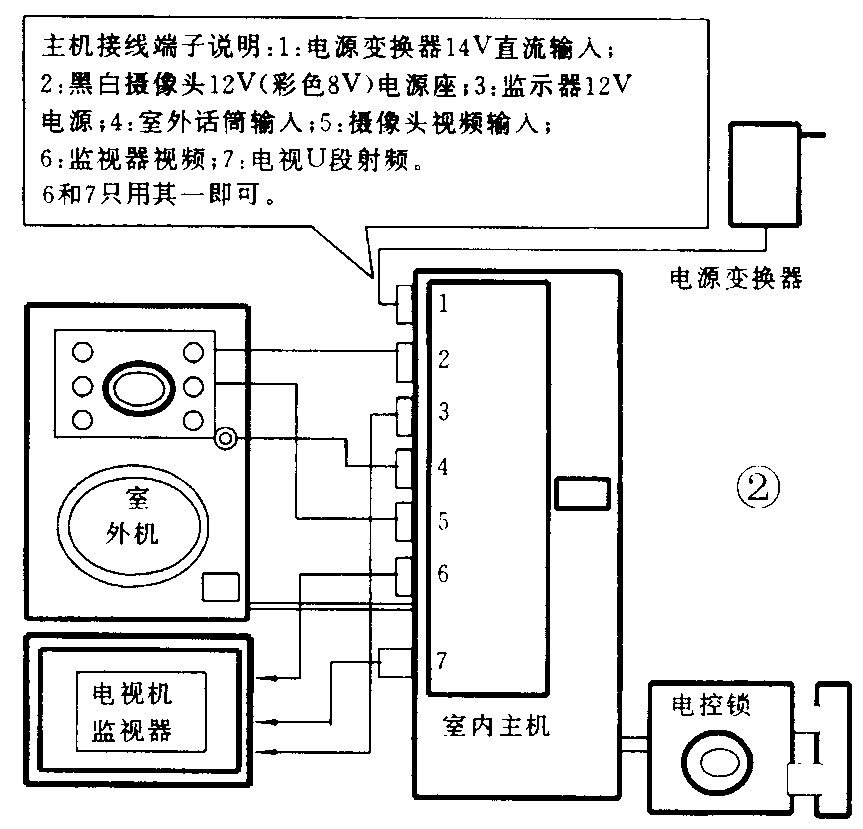

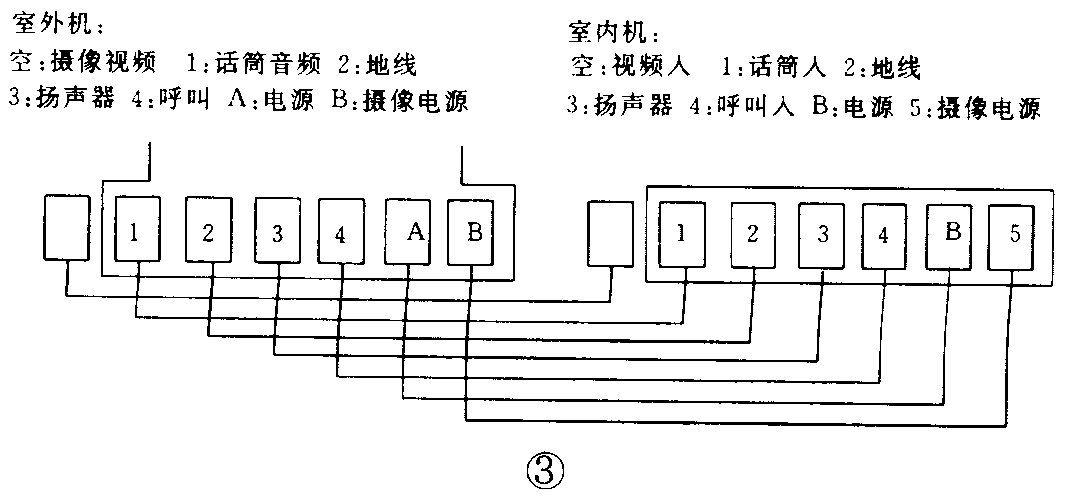

图2给出了组装好的全套对讲可视门铃线路连接图。图3是室外机与室内主机背面接线端子说明。(曾武)
