本电路采用LF347运放构成PWM比较调制电路、给定可调电压电路（－4V～＋4V）和方波／三角波产生电路（f=1000Hz、V\(_{pp}\)＝±3V）。PWM电路产生的信号经过整形、功率放大后推动负载。调节给定电压的大小可改变调制信号的占空比，即在负载上得到了变化的直流电压平均值，从而达到调压的目的。
一、功能：利用对直流给定电压进行通、断脉冲调制，并改变其占空比来控制电压的平均值，即用调制脉宽来达到直流调压的目的，是一种直／交／直变换的调压控制电路。电路的方框图绘于图1。

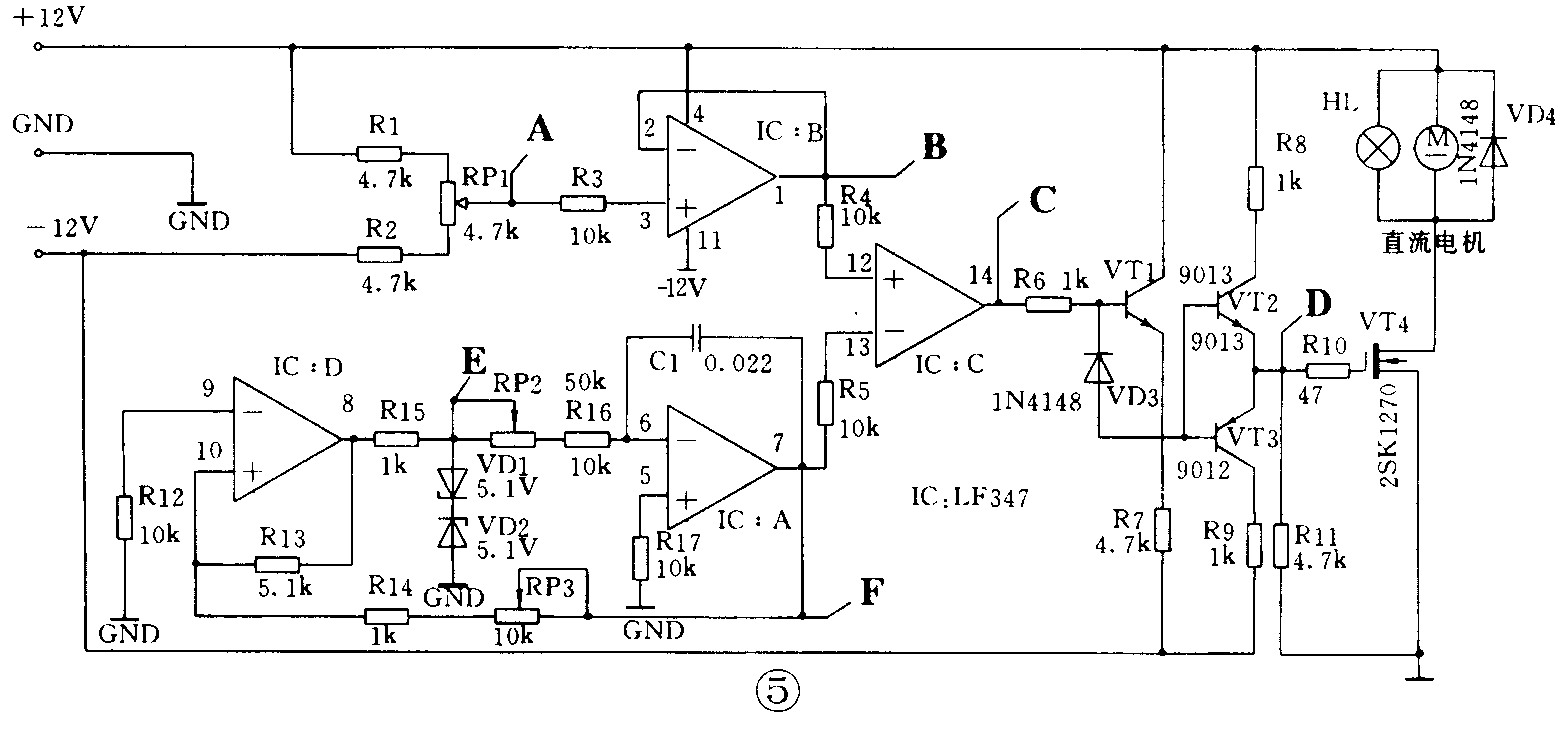

二、电路及工作原理（电路原理图见图5）：
方波／三角波发生电路由IC:D、DR12、R13、R14、R15、R16、R17、VD1、VD2、IC：A、RP3、PR2、C1组成。IC:D运放构成迟滞比较器，其反向端经R12接地，当同向端输入电压大于反向端输入电压时输出约为正电源电压，反之则输出约为负电源电压。故IC:D的输出为±12V的方波。IC:A构成反相积分放大器。当IC:D的⑧脚输出为+12V时，对R16、C1充电，在IC：A输出端⑦脚形成三角波的下降沿，经R13、R14、RP3分压后反馈到IC:D的同相端与其反相端进行电压比较，当同相端电压低于反相端电压时，比较器翻转，从⑧脚输出低电平。后级积分放大器中的C1经R16和运放反向充电，使⑦脚电平由低渐升，形成三角波的上升沿，这样不断反复，在E点形成被VD1、VD2限幅的方波（±5.8V），而在⑦脚形成了三角波。调节RP3可使三角波的输出幅度改变，本电路要求调到V\(_{pp}\)=±3V。调节RP2可使三角波的频率改变。本电路要求调到f＝1000Hz。
1．给定电路：由R1、R2、R3、RP1、IC：B构成。其中IC:B为电压跟随器，则RP1的中心点A点电压通过调节RP1可在-4V～＋4V之间变化。
2．PWM发生器：由IC:C及R4、R5组成电压比较器。反相输入端为f＝1000Hz、V\(_{pp}\)＝±3V的等腰三角波UΔ，在同相输入端是±4V范围内的给定电压U\(_{B}\)，当UB＞U\(_{Δ}\)时IC：C输出高电平+12V，反之则输出为-12V。给定电压越高，IC:C输出高电平时间越长，即占空比大，被调制的直流电压平均值就高；相反，给定电压低时，输出高电平时间短，即占空比小，被调制的直流电压平均值就低，实现了由改变直流电压脉冲宽度达到调压的目的。
3．驱动电路及功率开关电路：由VT1、VT2、VT3、R6、R7、R8、R9、VD3、R11等组成。驱动电路是把脉宽调制的小信号进行功率放大和整形后推动负载。大功率开关电路由VT4、R10组成，直接控制负载。
4．负载电路：图中的负载是一直流小电动机及12V／1W的小指示灯，负载大小的选择应考虑场效应管的功率及电源的输出功率大小。
三、调试步骤（也可作为查询故障的依据）：
1．双稳压源输出调到±12V，接入线路板。
2．不插集成块LF347上电，用表测运放④脚对地为+12V，脚对地为-12V。无误后断电，插上LF347。
3．测A点（或B点）对地电压，调RP1观察是否在-4V～＋4V之间。

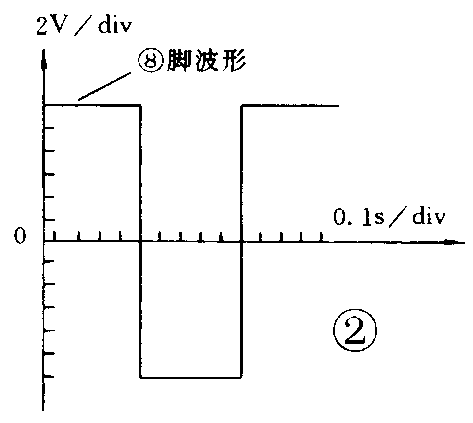

4．用示波器测运放⑧脚应为±12V方波，如图2所示波形。

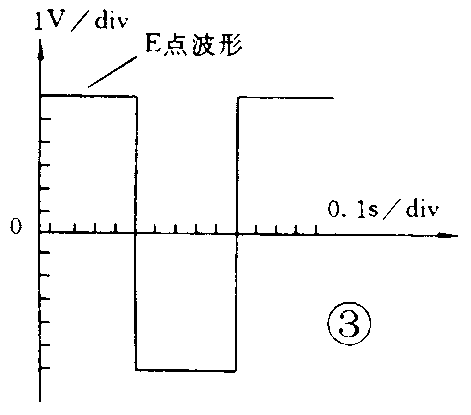

5．用示波器测E点为±5.8V的方波，如图3所示波形，调RP2使f=1000Hz。

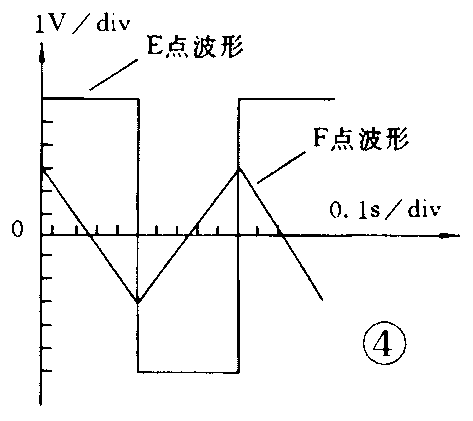

6．再用双踪示波器CH1、CH2分别测E点和F点波形进行比较如波形图4，调RP3使F点波形幅度为N\(_{pp}\)=±3V。
7．最后调节RP1观察负载的变化：小电动机的速度会随之改变；我们用一个发光二极管串一个电阻作为负载，结果随着RP1的变化，发光二极管的亮度会相应地改变。(汤伟芳)
