两部电话机并接在同一条电话线上，任一部电话机均可接听从外面打来的电话，也能向外面打电话，这是许多同线电话用户常用的做法。但是当两部电话机相距一定距离时，如果能实现转接来话并互相通话等功能，将会给用户带来极大的便利。本文介绍的电路新颖实用、成本低廉、易于制作，使用效果也十分理想。与其它同类电路相比，本电路具有如下特点：
（1）无须外加电源，利用电话线上的直流电即可保证两部电话之间较远距离的正常通话；
（2）设有阻流线圈及滤波电路，不仅消除了两机通话过程中的拨号音、忙音等的干扰，还可大大减轻通话时的侧音效应，提高通话质量；
（3）采用音乐芯片呼叫电路，使呼叫声悦耳动听，电路也得到简化；
（4）两机可相互呼叫，呼叫时可监视对方是否应答；
（5）外线电话来时，两机可互相转接，并可进行三方通话。
电路原理

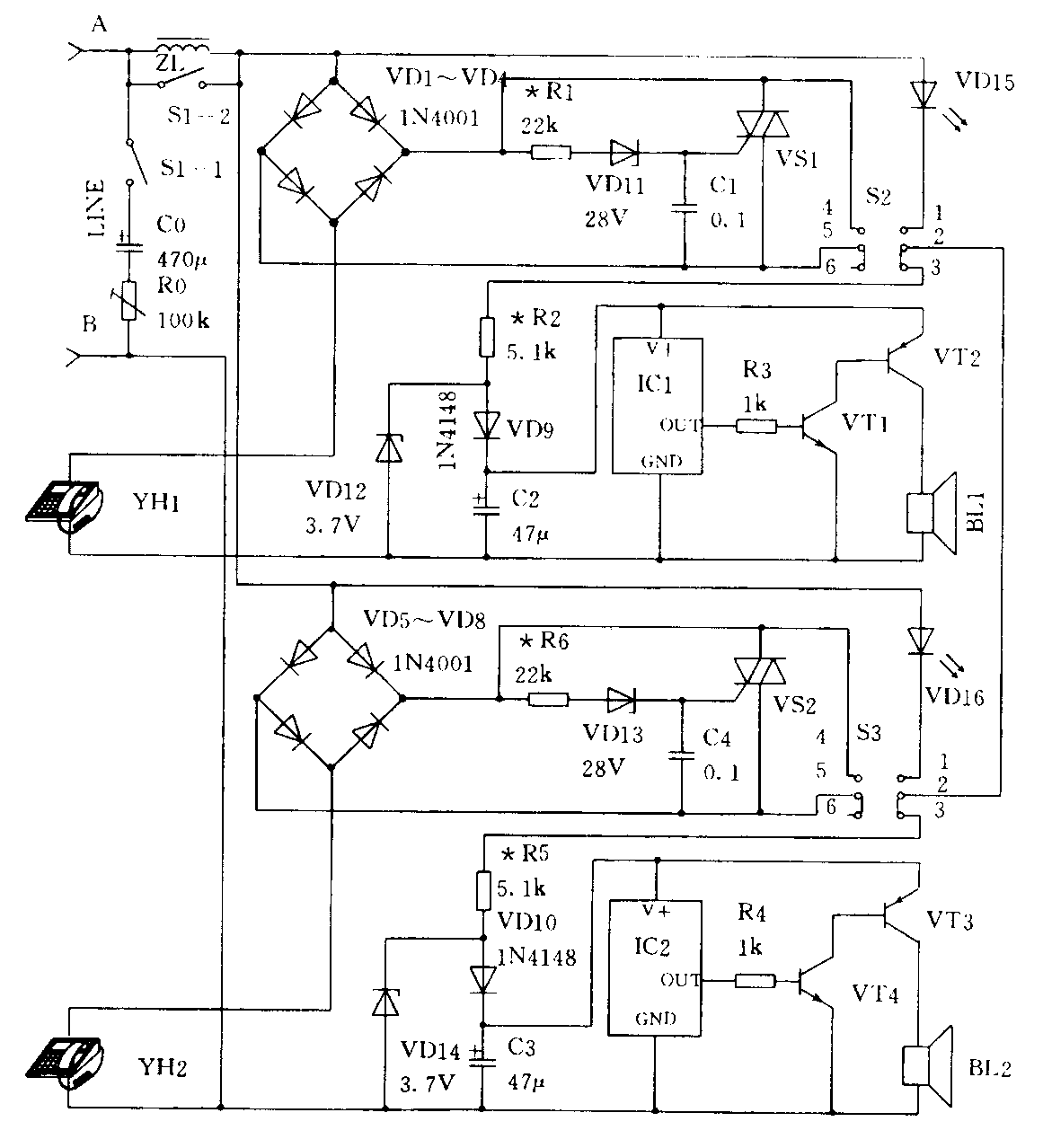

同线电话机双向呼叫及通话电路如附图所示。YH1用户和YH2用户的呼叫电路完全相同。平时，YH1用户的按键开关S2的2、3端相接，接在由“叮咚”音乐片IC1、R3、VT1、VT2组成的呼叫电路侧；YH2用户的按键开关S3的2、3端相接，接在由“叮咚”音乐片IC2、R4、VT3、VT4组成的呼叫电路侧。此时，两部分机的呼叫电路因没有施加电源而不工作。
当YH1用户要呼叫YH2用户时，需按动S2，则S2的2、3端断开，1、2端相接。这样，电话线上的电压经发光二极管VD15、S2的1、2端、S3的2、3端加到YH2用户的呼叫电路。R5为分压及限流电阻，VD14为稳压二极管（3.7V），VD10为隔离二极管，防止C3充电电压倒流。VD14两端的3.7V电压经VD10后，保证C3两端的电压为3V，此3V电压加在IC2上，IC2的“叮咚”声由VT3、VT4组成的复合管放大输出后推动扬声器，发出呼叫信号。与此同时，YH1用户的VD15发光，表示处于呼叫状态。当YH2用户听到“叮咚”声后，按动S3，则S3的2、3端断开，1、2端相接，切断了呼叫电路，YH1的VD15熄灭，表示YH2用户已经应答。此时，两用户均摘机后即可通话。YH2用户呼叫YH1用户与此相似。
YH1用户和YH2用户通话时，会听到电话交换机送来的拨号音、忙音等干扰信号。同时又由于YH1、YH2的通话距离一般较近，破坏了电话机电路中常规的消侧音平衡条件，会产生较强的侧音而影响分机之间的通话质量。为此，本电路中阻流圈ZL、电容器C0和电位器R0组成的电路既是滤波电路，又兼有消侧音平衡支路功能，它不仅能消除两机通话过程中的拨号音、忙音等的干扰，还可大大减轻通话时的侧音。不过，此电路受S1开关控制（S1开关设置在YH1用户方），平时，S\(_{1}\)-2闭合、S1-1断开，滤波电路不起作用，对整个电路无任何影响。
YH1用户、YH2用户均挂机时，电话线上电压为48V左右，由于不能形成直流通路，双向晶闸管VS1、VS2均截止。当有外来电话时，75V左右的铃流信号击穿稳压二极管VD11、VD13，使VS1、VS2导通，YH1、YH2电话均响铃。若YH1先摘机，则YH1与VS1和线路形成直流通路，与外线接通即可通话。YH1摘机后，外线上电压会降到8～l0V，此时，即使YH2又摘机，这个电压也不足击穿VD13，故VS2不会导通，YH2处于断路状态。如果YH1要将此电话转接给YH2，需按动S2开关在线呼叫YH2，YH2按S3开关应答时，S3的4、5端接通，使YH2接到电话线上即可通话。此时，YH1、YH2均并接在电话线上，可进行三方通话。当然YH1也可使S2开关复原，挂机退出。YH1挂机后，YH2还可以在线呼叫YH1，将电话再转接给YH1。如此操作，外线电话在YH1和YH2之间可相互转接，也可同时与外线用户通话。当然，YH1和YH2分别通过观察VD15或VD16的亮、熄可以知道对方是否接听，以利于通话的保密。
元器件选择与制作
ZL可选用500Hz的阻流圈，也可自制。C0为耐压16V的普通电解电容器。R0用1／2W／100k电位器。S1、S2、S3用2×2按键开关，VD1～VD8选用IN4001二极管，VD9、VD10用1N4148二极管。VD11、VD13选用 1／2W－1W／15～24V的稳压二极管，VD12、VD14选用1／8W／3.7V稳压二极管。VS1、VS2用MCR100－6或BT169D晶闸管。IC1、IC2用KD系列“叮咚”语音片，也可用其它音乐片替代。VT1、VT4选9014，β值＞60，VT2、VT3选9012，β值＞80。VD15、VD16为普通发光二极管。其它元件无特殊要求。
按照原理图制作印制板，元器件焊装无误后，并配以合适的外壳，一个简单实用的同线电话并接装置就可以装机试用了。注意，接电话线时，应分清正（接A）、负（接B）极性。连接无误后，若呼叫电路不工作或呼叫声音小，可适当调节R2、R6大小。(孙社文)
