松下DVD－A560MU／890CMC维修资料（3）

1．自检功能（UHF显示）

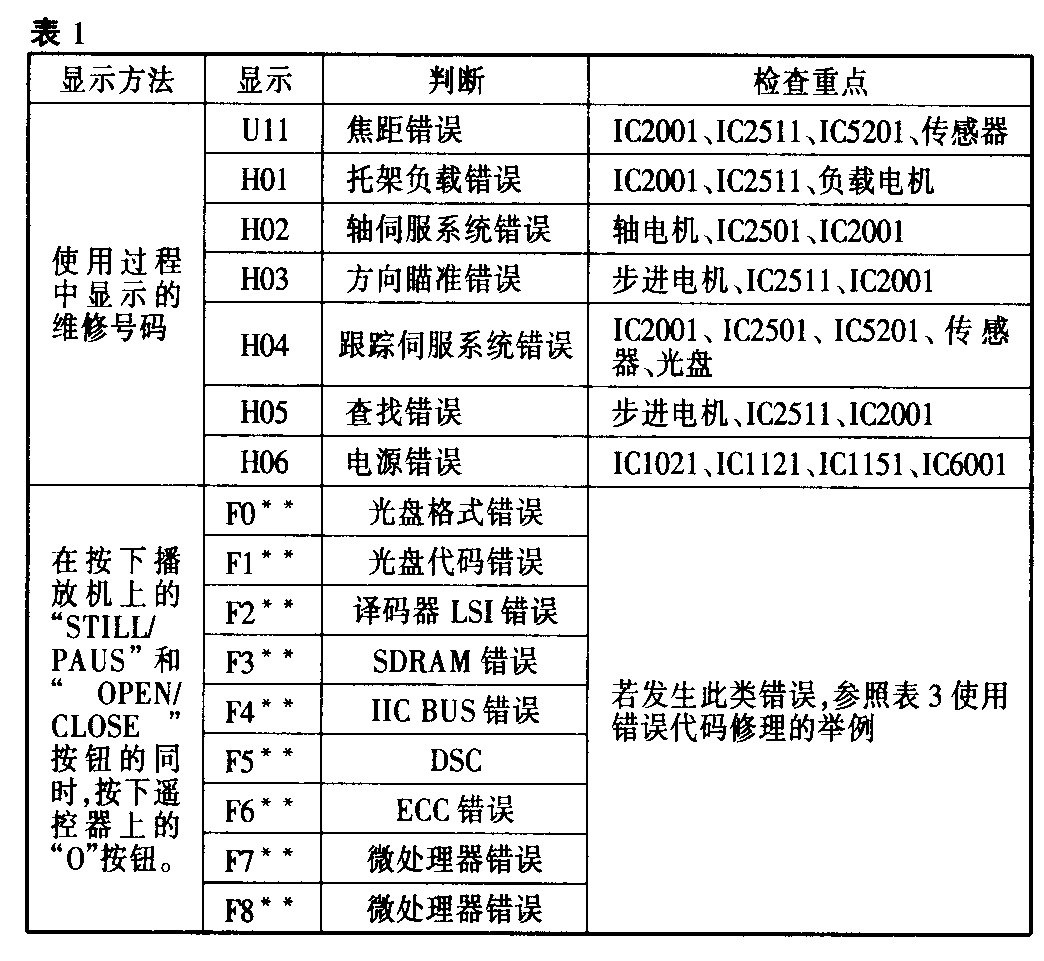

DVD的自检功能为排除故障提供了大致方向，读者可根据表1中提示的内容，检查相应部位。

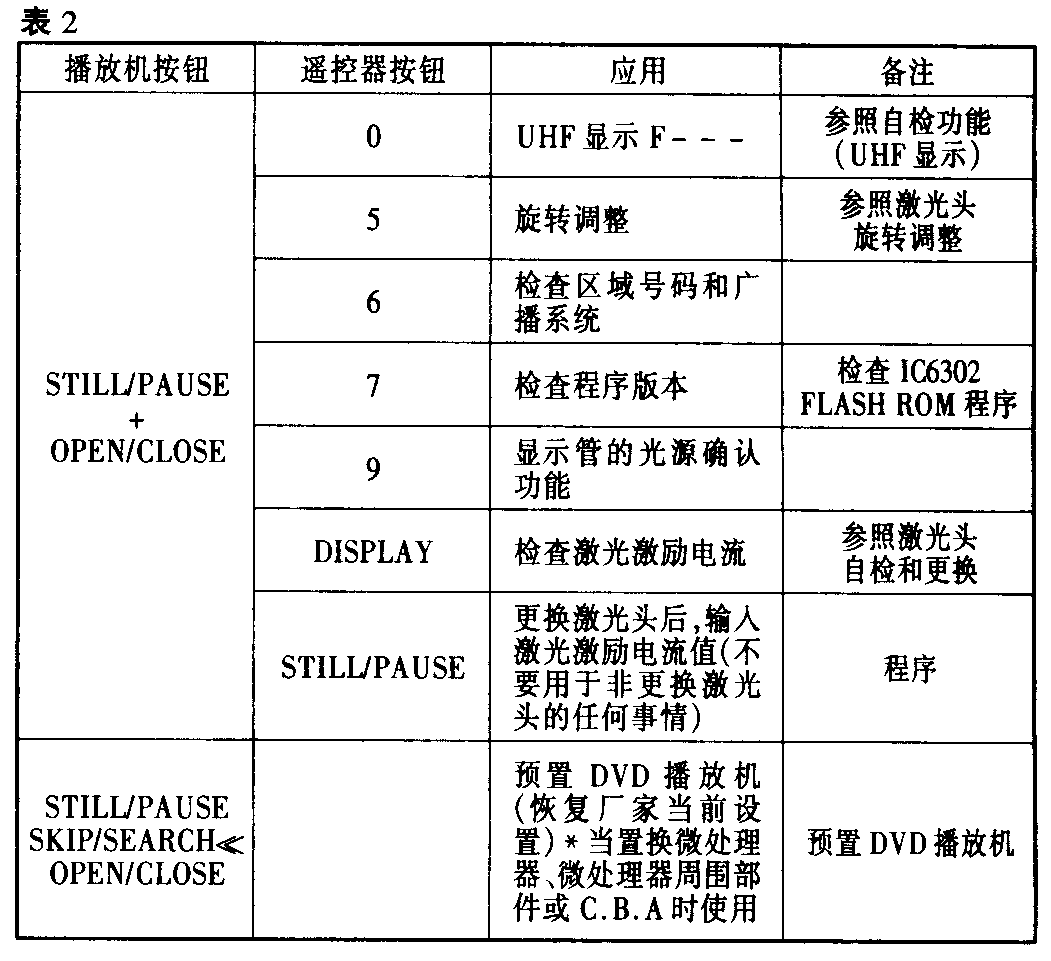

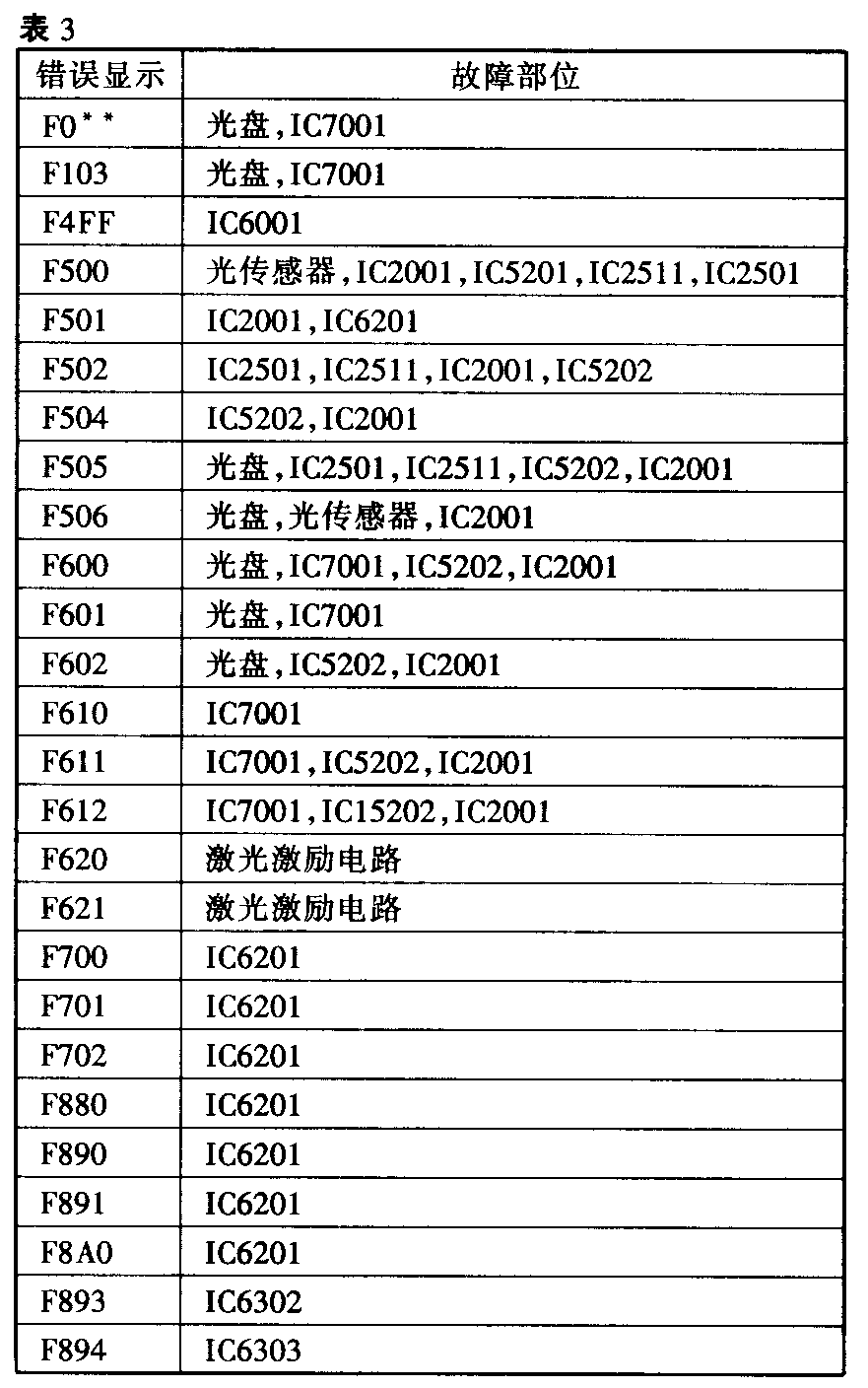

2．维修方式可参照表2。按下DVD机和遥控器上按钮组合来实现。维修时参照表3根据DVD显示的代码进行修理。

3．预置DVD

无论何时更换CPU及周围部件、模块C．B．A或主板C．B．A，都要预置DVD。当预置时，客户的设置将返回厂家当前设置，因此要记录设置，并在预置后重新设置。重新设置时，参照操作指示中的预设置。托盘处于打开状态时，不要从插座上拔下电源插头或用手关闭托架，要不然移动部件不处于上方备用位置，DVD将不能播放。

（1）预置方法。同时按下“STOP／PAUSE”、“SKIP／SEARCH＜＜”和“OPEN／CLES”按钮，DVD将被预置（返回厂家当前状态），当DVD机被预置时，电视机屏幕上将显示“ALL Clear”，主机上则显示“INITIALIZED”。

（2）维修完成后应确保移动部件处于备用状态。方法是：按下“OPEN／CLOSE”按钮，关闭托架；再按下“POWER”按钮，切断电源；然后再从插座上拔下电源插头。

4．激光头自检和更换程序及旋转调整

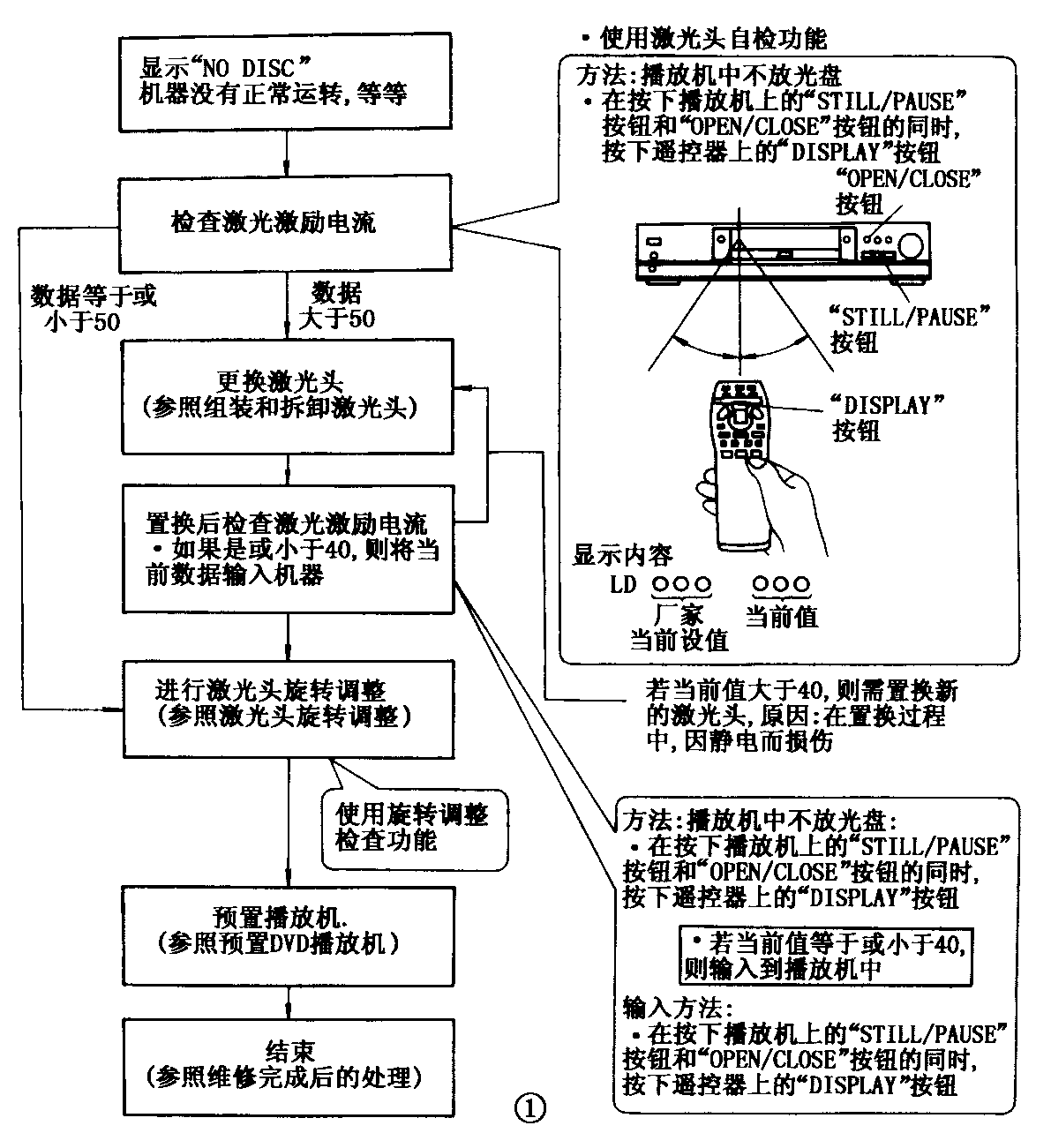

（1）激光头自检和更换程序。松下A560新增加了激光头自检功能，以及旋转调整功能。维修时，可以按图1进行有效的自检和旋转调整。注意一定要在“NO DISC”显示时和更换激光头之前使用自检功能，作为一个标准，当激光头激励电流大于50时，应更换光头。检查数据应在预热3分钟以内进行。

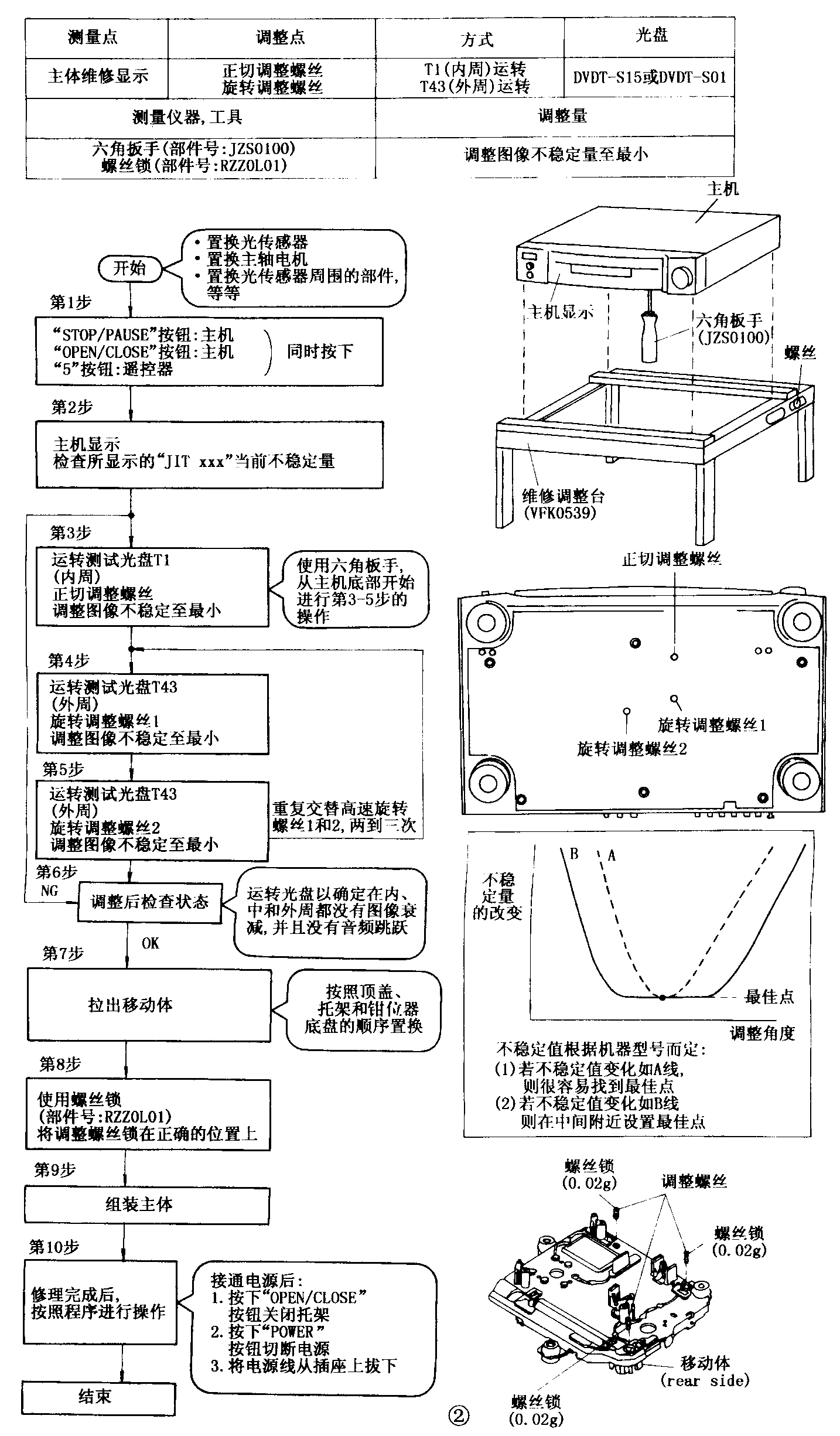

（2）激光头旋转调整。当更换激光头、主轴电机、以及激光头周围的部件等，需进行激光头旋转调整（见图2）。通常更换移动体的其它部件后，无需进行此项调整，除非发现图像质量衰减。

5．加润滑油

（1）当更换加载部件时，参照第8期维修资料（1）的图2中标注的润滑油加入部件（图中“×××”处）加润滑油。

（2）当更换横臂单元部件时，参照第8期维修资料（1）的图1中标注的润滑油加入部位加润滑油。

1．视频输出（亮度信号）调整

在更换主板后，为保持视频信号输出的兼容性，必须进行此项调整，其方法见表4。连接示波器于视频输出终端，并接在75Ω负载上；调整VR3501使亮度信号（Y＋S）水平成为1000mVp－p±20mV（见图3）。

2．视频输出（色度信号）调整

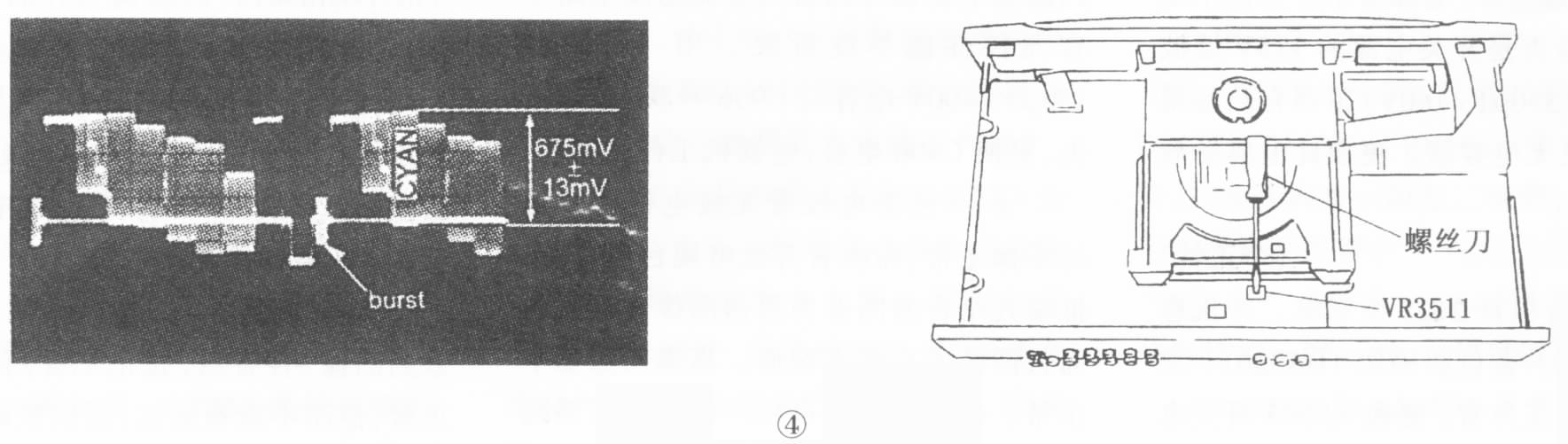

在更换主板后，为保持视频信号输出的兼容性，必须进行此项调整，其方法见表5。连接示波器于视频输出终端，并接在75Ω负载上；调整VR3511使色度信号（C）水平成为675mVp－p±13mV（见图4）。

3．视频成分（CB）输出调整

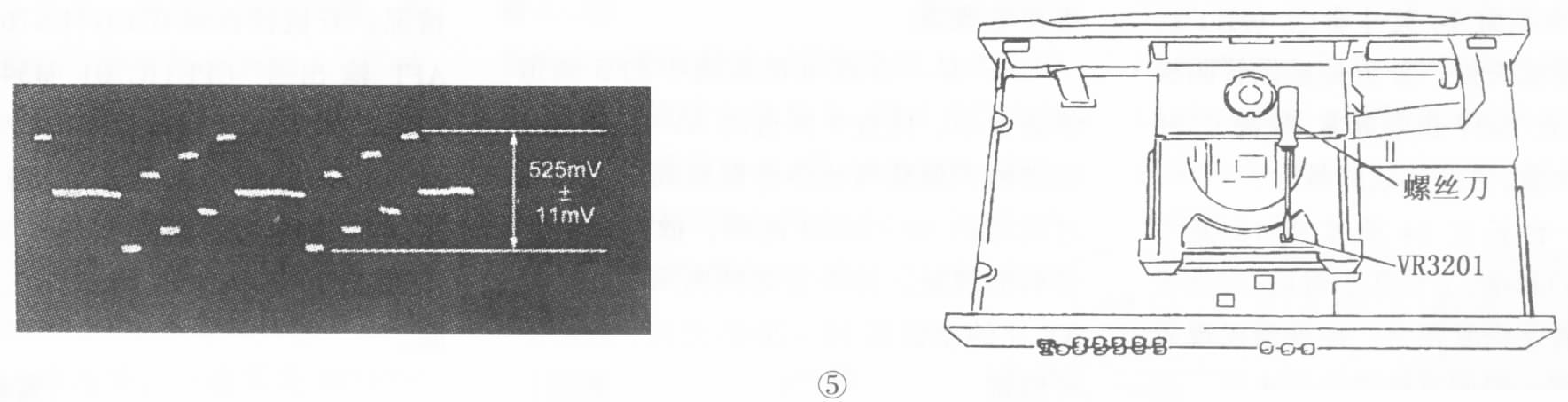

在更换主板后，为保持视频信号输出的兼容性，必须进行此项调整，其方法见表6。连接示波器于视频输出终端，并接在75Ω负载上；Y输出终端信号使用触发器。调整VR3201使视频成分信号（CB）水平成为525mVp－p±11mV（见图5）。

(蔡福江)
