激光头的拆卸和组装
1．抗静电干扰措施
在更换激光头时，人体所带的静电能够损伤激光二极管，因此，在操作时必须采取抗静电干扰措施。实践证明不采取抗静电干扰，即使没有损坏激光头，但使用寿命可能会大大减少。应采取以下几项措施。
（l）在身体周围使用抗静电肘节带，释放身体上的静电。操作台表面放置导电物质（板）或钢板，并将其接地。

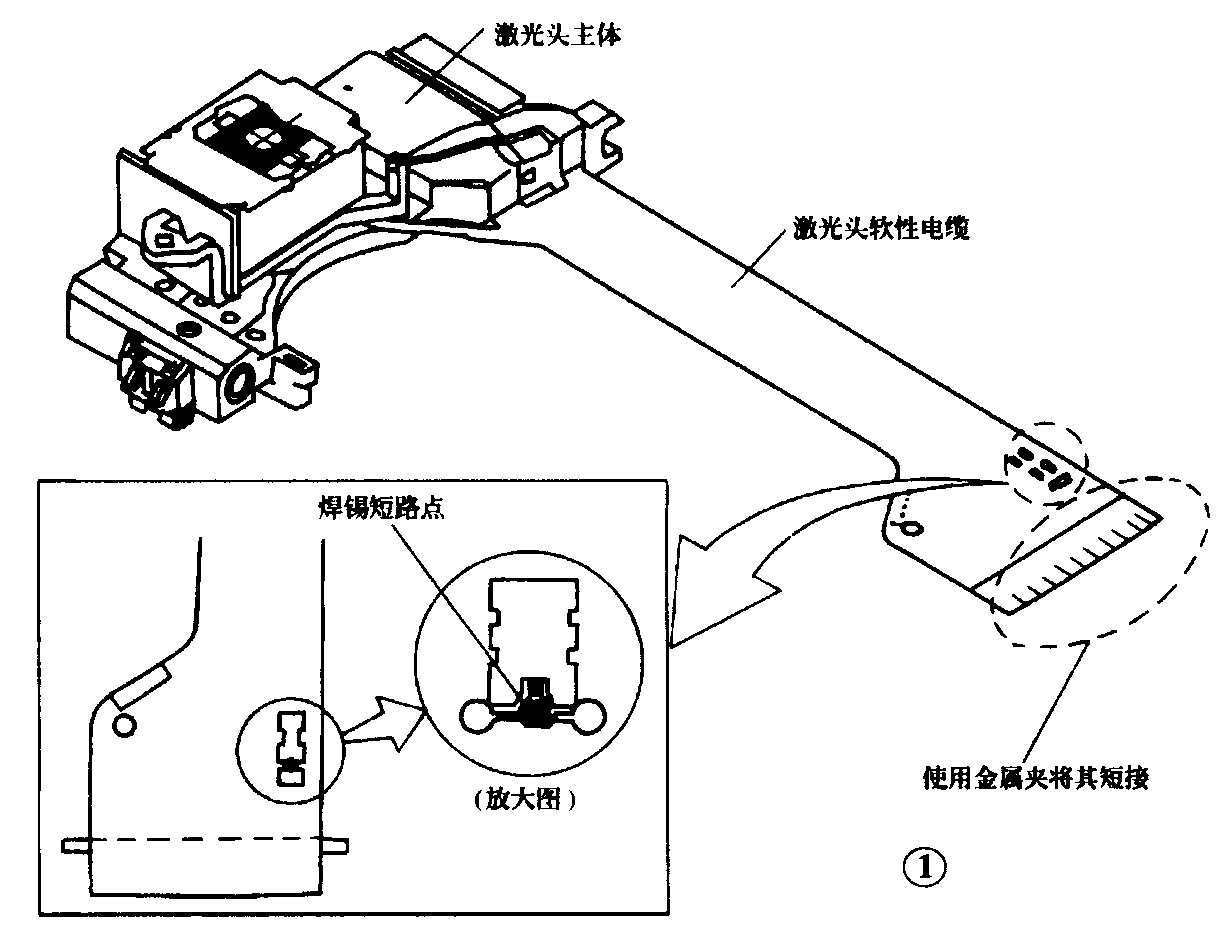

（2）从模块A、B、C上断开激光头软性电缆前，参照图1将激光二极管用焊锡短接。
（3）必须使用抗静电烙铁。
2．拆卸激光头

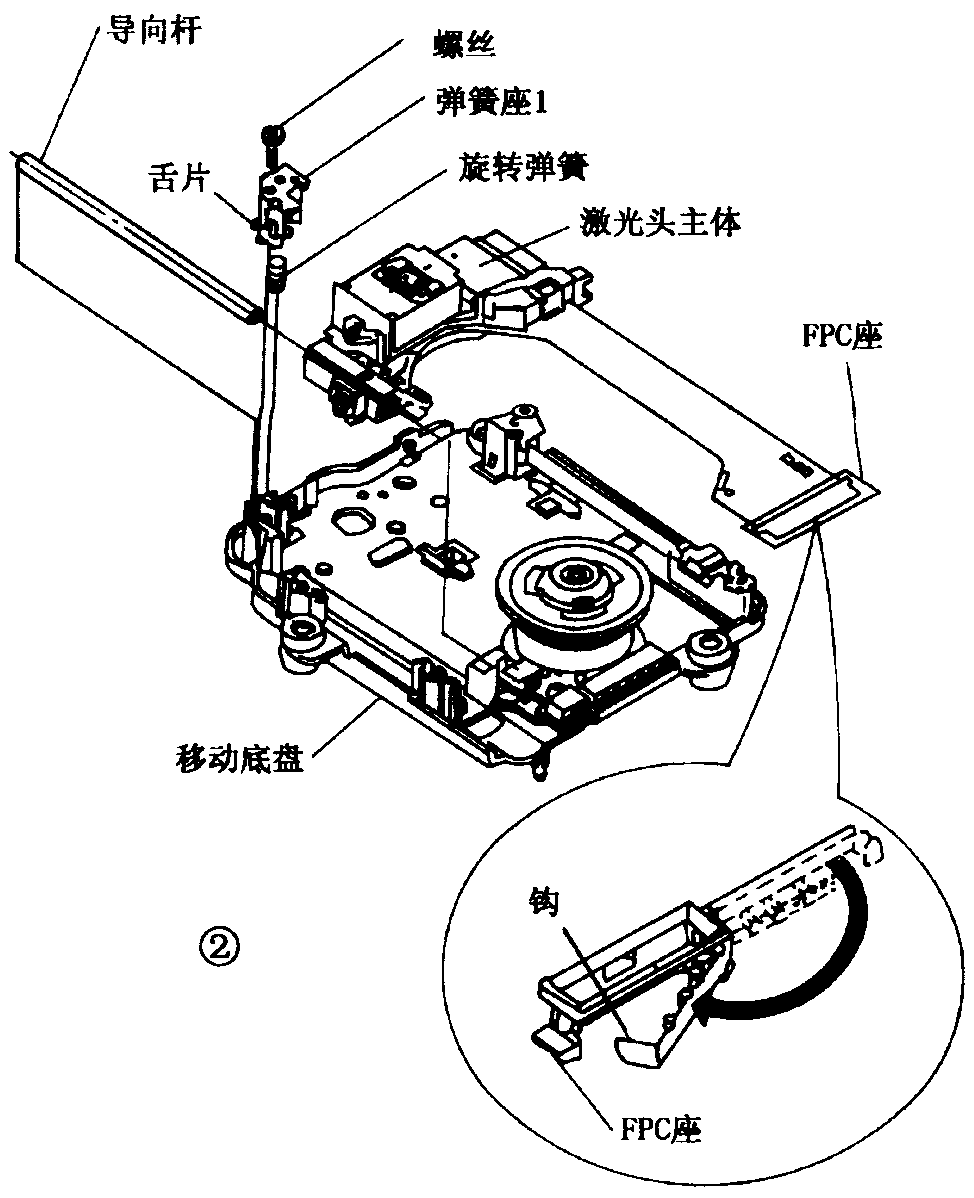

参照图2按以下步骤进行。
（1）松开FPC座上的钩，再移动FPC座。
（2）取下螺丝。
（3）放松舌片后移动弹簧座1，小心不要遗失弹簧
（4）移开导向杆，即可取下激光头。
3．拆卸激光头螺母组件
参照图3，取下螺丝。螺母组件不是激光头一部分，因此在更换激光头之前拆卸下来的螺母组件，要同新的激光头一起使用。重新组装激光头时，装上螺丝后，在适当的位置用螺丝锁锁住。
4．拆卸激光头副轴预载簧

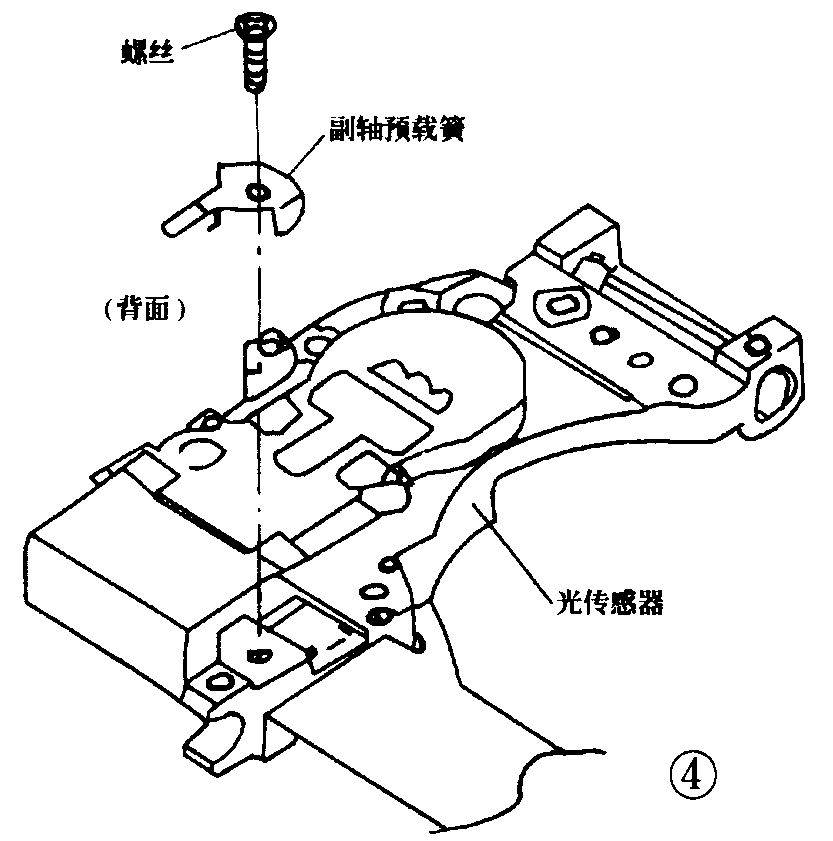

参照图4按以下步骤进行。
（1）取下螺丝，小心处理副轴预载簧，因其尖端外观很容易变形。
（2）副轴预载簧不是激光头一部分，拆下的副轴预载簧也要同新的激光头一起使用。
（3）安装后，在正确的位置上用螺丝锁锁住。
5．组装激光头

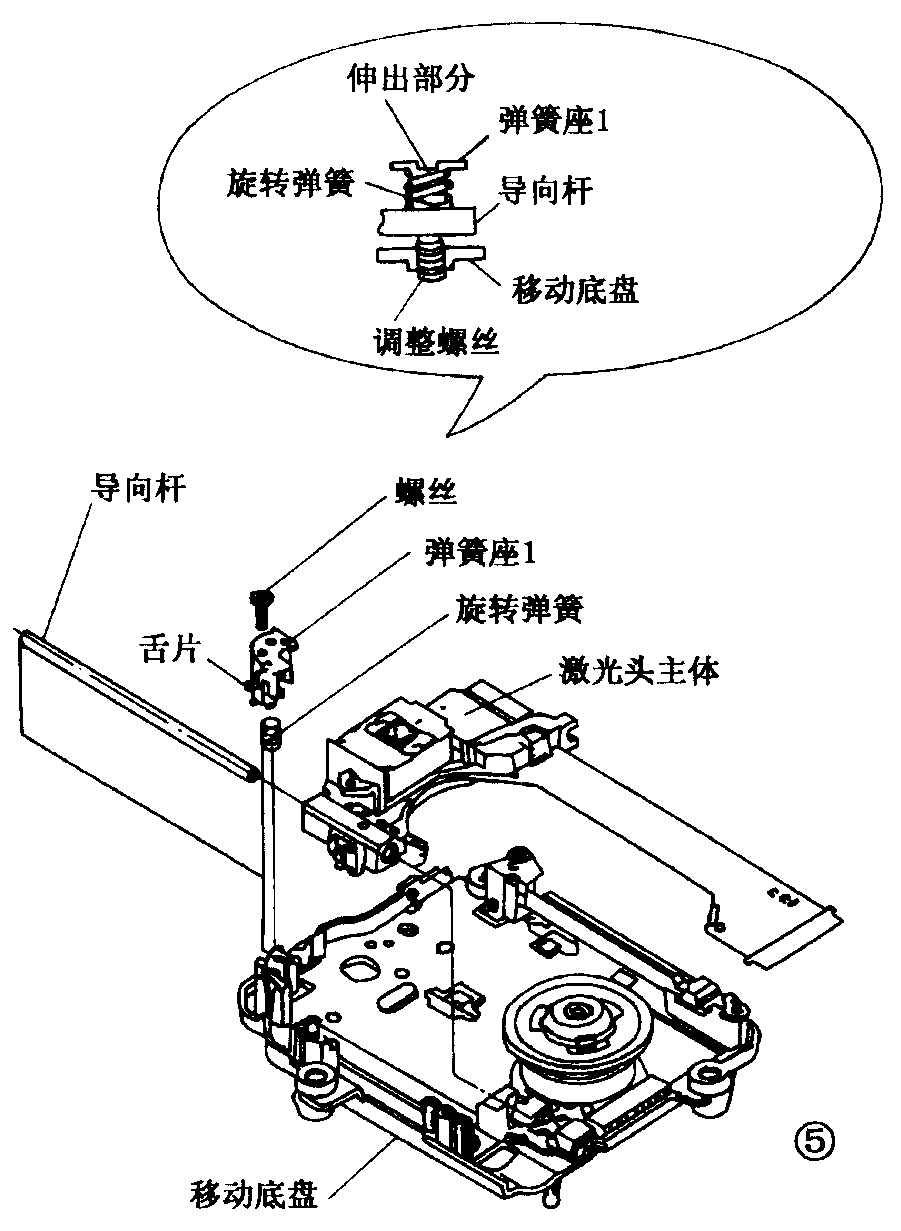

（l）参照图5安装激光头，注意不要装错旋转弹簧和导向杆。

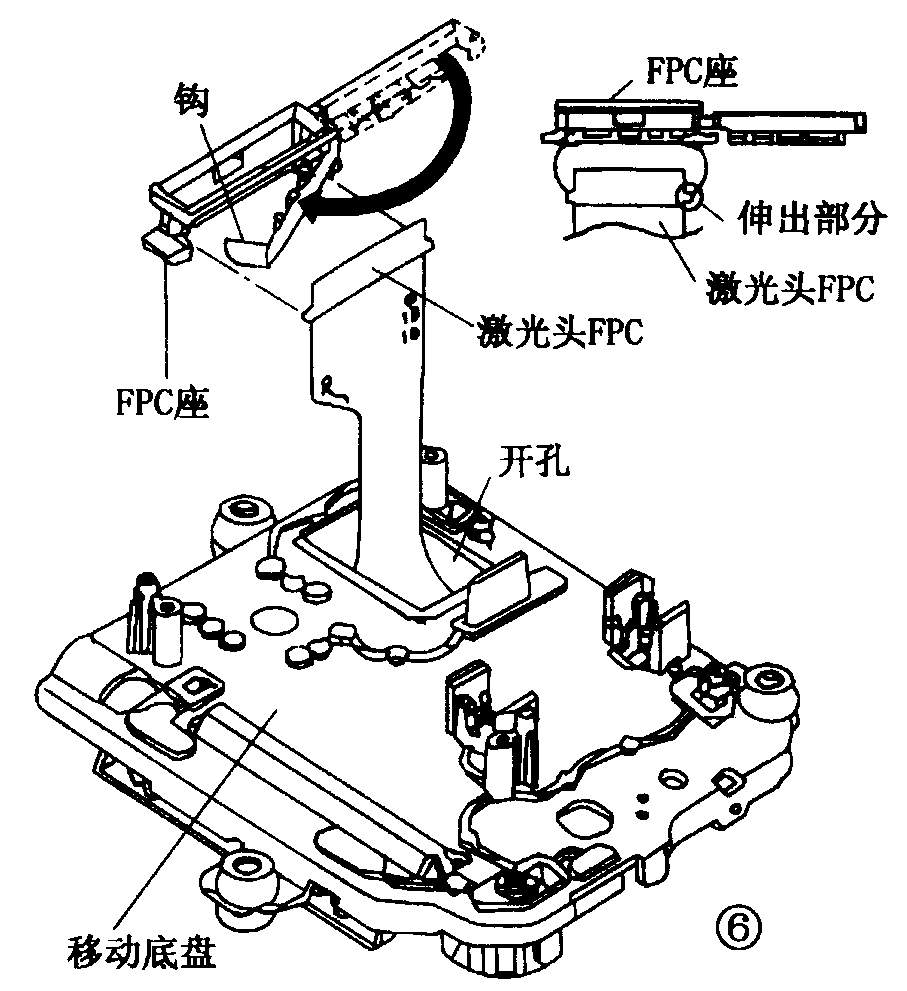

（2）参照图6将伸出部分放置到激光头FPC的突起部位进行安装。
（3）参照图7将激光头FPC插入模块C、B、A上的连接器FP5201中。

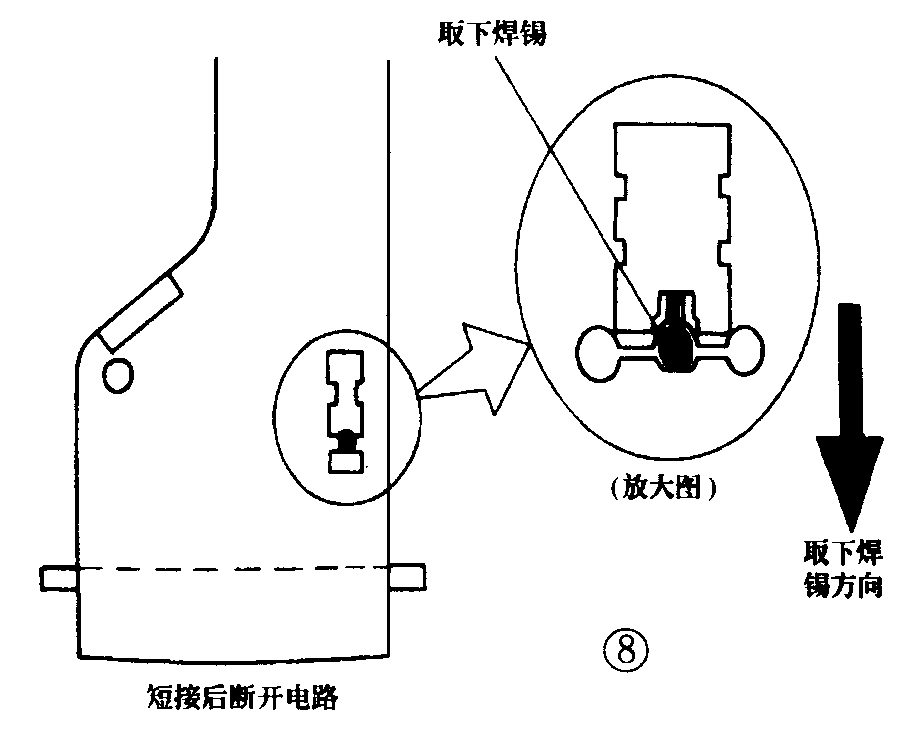

（4）参照图8将短路激光二极管的焊锡焊开，并取下焊锡。
（5）取下焊锡后，再进行激光头旋转调整（下期介绍激光头自检、更换程序及旋转调整）。(蔡福江)
