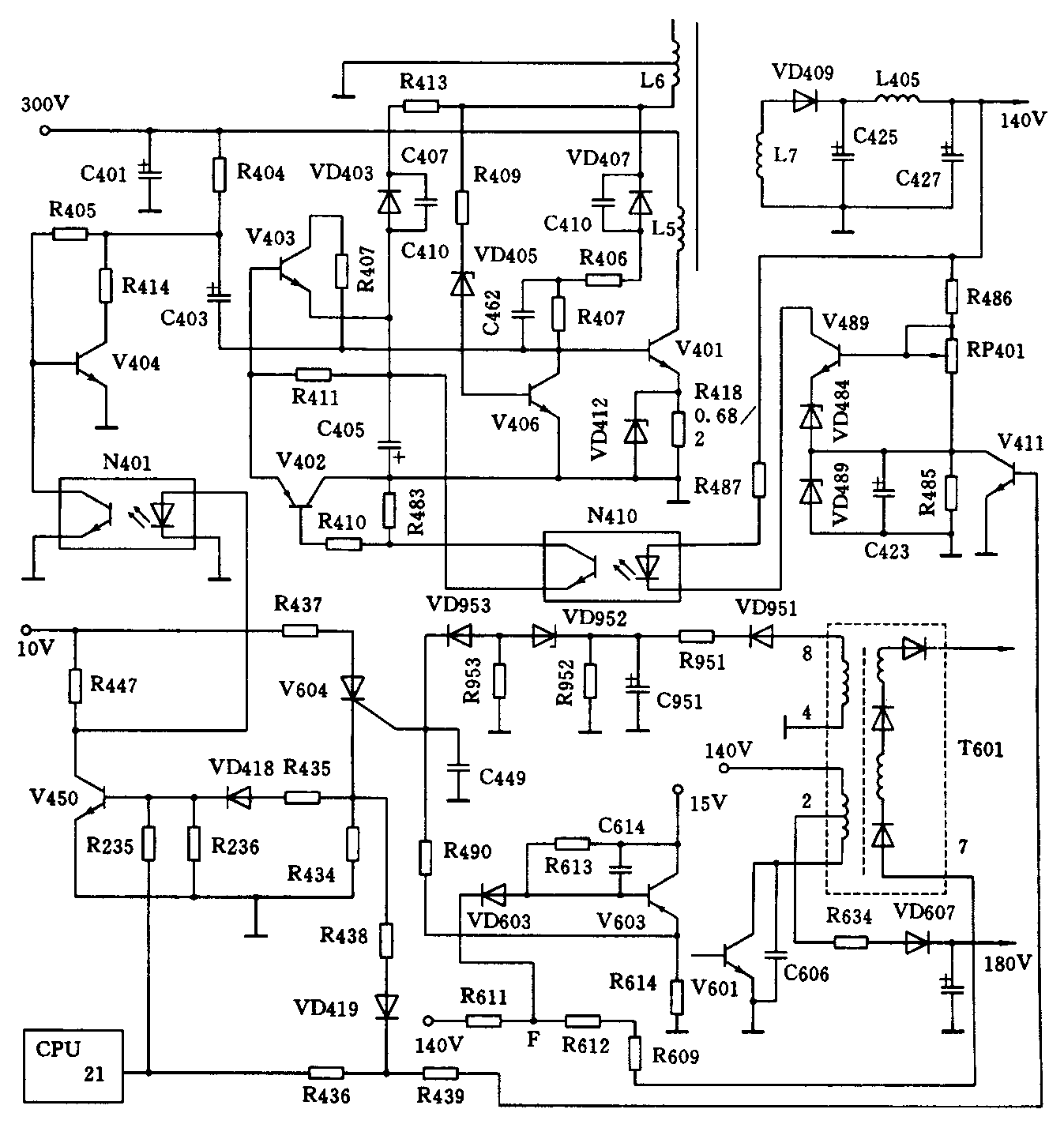

康佳B／X系列彩电包含的机型有：T2978B、T2977B、T2986B、T2987B、T2977X、T2978X、T2983X、T2979X、T2986X、T3477X、T3487X等。这类彩电中没有主电源过压保护、X射线保护（简称X保护）、束电流过流保护（简称束流保护）等多种保护电路（见附图）。这些保护电路一旦动作，就会将主电源的启动电压及正反馈电压短路到地，迫使主电源停振，产生三无故障。本文针对保护电路的这一特点，着重分析它的工作过程及故障检修方法。
一、保护电路工作过程
1．主电源过压保护电路
当主电源失控时，各路输出电压会大幅度升高，极可能损坏负载，为了避免这一情况的发生，主电源中设有过压保护电路，它由V406、VD405和R409组成。当电源失控而引起各路电压大幅度升高时，L6上的脉冲也会大幅度上升，从而使VD405导通，继而使V406饱和，将V401基极上的正反馈脉冲旁路到地，V401因失去正反馈脉冲而停振。一旦V401停振，就不会再启动，因为C403上已充满了电，不会再形成较大的启动电流，此时，整机三无。
2．束由流过流保护电路
当束电流过大时，荧光屏亮度会很高，一来会缩短显像管寿命，再者会伤害观众的眼睛，为此，电路中设置了束流保护电路，它由V603及周围元件构成。当束电流过大时，F点电压必然降低，从而使VD603和V603导通，集电极输出触发电压，经R490触发可控硅V604，V604导通而阴极输出高电平，一方面经R435、VD418送到V450的基极，V450饱和，集电极电压接近OV，N401截止，V404饱和，从而将V401的启动电压短路到地；另一方面经R438、VD419和R439送到V4ll的基极，使V4ll饱和，则V489导通程度剧增，使得N410、V402的导通程度也剧增，则V403饱和，从而将正反馈脉冲也旁路到地，电源因失去启动电压和正反馈电压而被迫停振，整机三无。
3．X射线保护电路
当阳极高压过高时，屏幕会产生X射线，伤害人体，故该机还设有X射线保护电路，它能在阳极高压过高时，关闭电源，使机器转为三无，以避免X射线的产生。
X射线保护电路由VD951、R951、C951、VD952、VD953等元件组成。当行输出变压器（T601）8脚输出的逆程脉冲过高时（阳极高压升高），经VD951整流、C951滤波所获得的直流电压也升高，使VD952、VD953导通，并触发V604，V604也导通，阴极输出高电平，使电路进入保护状态，电源停振，整机三无。
二、故障分析与检修
众所周知，彩电电源产生故障时，常体现为三无现象，而该机除了具有这一共性外，还具有自身的个性，这就是保护电路动作时，也会出现三无现象，这种现象与电源本身引起的三无现象并无两样。因此在检修三无故障时，首先必须弄清是电源引起还是保护电路动作引起，具体判断方法如下。
先将主电源各路负载全部断开，（注意：断140V负载时，应确保取样电路不被断开），在140V输出端上接上一只100W照明灯泡作假负载，根据灯泡亮否来判断故障部位。
1．灯泡不亮，140V电压为0。
这种现象说明主电源仍未工作，此时，可人为拆下V406，然后根据下述现象进行处理。
（1）拆下V406后，灯泡亮，各路输出均正常，这种情况说明电源本身无问题，故障出在过压保护电路上，应查V406和VD405。
（2）拆下V406后，各路输出仍为0V，这种情况说明主电源仍未起振，应查V401、启动电路、正反馈电路等。
（3）拆下V406后，各路输出均升高，这种情况说明主电源稳压电路有故障，应查V489、N410、V402、V403及它们的附属元件。
2．灯泡亮，灯泡两端电压正常。
出现这种现象，说明电源本身是正常的，故障是因X保护电路或束流保护电路动作而迫使主电源停振所致。将各路负载恢复后，还可发现V450基极电压为0.7V左右，这个电压可作为判断保护电路是否动作的依据，待命状态除外。
引起保护电路动作的原因有三：一为保护电路自身故障；二为逆程脉冲过高，引起X保护电路动作；三为显像管束流过大，引起束流保护电路动作。检修时，可使用分割法来区分是哪一种保护电路动作，即拆下R490，看保护状态能否解除，若能解除，说明故障是因束流保护电路动作引起，应查束流保护电路、180V形成电路及视放板电路，若保护状态仍未解除，说明故障是因X保护电路动作引起，应查X保护电路及逆程脉冲形成电路（逆程电容）。
三、检修实例
1．康佳T2983X型彩电，产生三无现象，红色指示灯亮。
因红色指示灯亮，说明副电源正常，应重点检查主电源及保护电路。先将主电源各路负载断开，并在140V输出端上接上100W照明灯泡，开机，灯泡不亮，各路输出均为0V，由此说明，故障并非X保护电路和束流保护电路动作引起。接着人为拆下V406，开机，灯泡亮，电源各路输出均正常，由此可知，故障就在V406及周围元件上。经查，发现VD405击穿，将其换新（7.5V），并恢复V406，故障排除。由于VD405击穿，使得过压保护电路动作，引起三无。
2．康佳T2986X型彩电，在收看过程中，出现突然死机现象，但红灯亮。有时关机后再开机，又可恢复正常，一会儿，故障又出现。
根据故障现象分析，怀疑机内有接触不良现象，待故障出现时，测主电源各路输出，均为0V，接上假负载也为0，说明故障应在主电源或过压保护电路上，人为拆下V406，开机，灯泡很亮，140V电压上升到200多伏，用塑料棒轻击一下电路板，140V又立既恢复正常，这说明稳压系统存在接触不良的现象。在冷态情况下，仔细检查稳压电路中的每个焊点，发现R407一端虚焊，补焊后，故障排除。由于R407脱焊，当其接触不良时，会使稳压电路失去作用，导致开关脉冲大幅度升高，从而使V406导通，形成保护。
3．康佳T2987B型彩电，故障同上。
接假负载后，各路输出均正常，说明电源本身无故障，将负载复原，开机测V450基极电压，为0.7V（CPU21脚为低电平），说明保护电路动作。拆下R490，V450基极电压仍为0.7V，由此可知，故障与X保护电路有关，查X保护电路，发现VD952严重漏电，更换后，故障排除。正常工作时，VD952应处于截止状态，因其漏电，会使V604受触发而导通，从而形成保护。
4．康佳T3477B机，故障同上。
经测量，各路输出均为0，而接假负载后，各路输出均正常，将负载复原，开机，测V450基极电压为0.7V（CPU21脚为低电平），说明保护电路动作，断开R490，开机，保护状态解除，屏幕出现了光栅，这说明故障是因束流保护电路动作引起，查V603，发现击穿，更换后，故障排除。
5．康佳T2979X机，故障同上。
测主电源各路输出，均为0，带假负载时，全正常，说明电源本身无问题。恢复负载后，测V450基极，为0.7V（CPU21脚为低电平），说明保护电路已动作，断开R490，开机，屏幕上出现很亮的光栅（带回扫线），测视放管供电电压，只有几伏，查180V整流滤波电路，发现R634断路，更换后，故障排除。由于180V丢失，会使荧光屏很亮，从而导致束流保护电路动作，电路保护性关机。
6．康佳T2987B型彩电，在收看过程中，不定时地出现自动关机现象。
待关机出现时，测V450基极电压为0.7V，而此时CPU 21脚却为低电平，说明关机并非CPU误动引起，而是保护电路动作引起，将R490拆下，开机，不久又出现关机现象，由此可知，故障是因X保护电路引起，查该电路中的各元件，均正常，更换VD951、C951、VD952、VD953后，自动关机现象还是存在，于是怀疑是行逆程脉冲过高引起X保护电路动作，重点检查逆程电容，结果发现C606的一个焊点出现了一圈裂痕，将其焊牢后，故障彻底根除。由于C606虚焊，当其接触不良时，会使逆程电容的总容量减小，逆程脉冲升高，引起保护。(王忠诚)
