(王锡胜)现行的彩色电视机都采用隔行扫描方式，场频是50Hz，由于屏幕上每一行的扫描实际上是按帧频25Hz出现，低于人眼的临界闪烁频率，故屏幕上亮度较高的细节会出现行间闪烁，大面积的亮区域会产生大面积闪烁。这两种闪烁除了会降低图像清晰度外，还会引起观看者的视觉疲劳。为了解决画面闪烁提高图像清晰度，近年来，国内外一些电视厂商在大屏幕彩电中采用了“100Hz倍频扫描”技术。以下对这项技术作一介绍，以飨读者。
一、100Hz倍频扫描技术的最新分类
100Hz倍频扫描技术目前有多种实施方案，归纳起来可分为两类：
1．简单的100Hz倍频模式，即为AABB倍频模式。设原信号相邻两场分别为A场和B场，采用慢存快取的方式将场频提高一倍，使读出信号的顺序为AABB，这种方式使场频由50Hz（或60Hz）变为100Hz（或120Hz），但扫描方式仍为隔行扫描。这种简单的100Hz倍频模式，是将50Hz单场图像数据写入存储器再倍速读出来实现100Hz扫描，它只需一场容量的RAM内存，其结果只能消除大面积亮度闪烁，无法消除行间闪烁。
2．高级的100Hz全频动态数值算法模式，它将全帧50Hz图像数据存储后，经特有的数值运算处理再倍速读出实现100Hz扫描。这种高级的100Hz倍频扫描技术，可根据输入要求形成ABAB\(^{*}\)A*B模式。为了将隔行扫描变为逐行扫描，先把存放于存储器I中的A场图像移至存储器II中，B场仍存于存储器I中，在读取信号时轮流从两个存储器中读出，即从A场读一行，再从B场读一行，这样每场图像的行顺序就变成ABAB方式了。而AB\(^{*}\)A*B倍频型式是将两帧送来的奇数与偶数行信号进行比较，运算求出运动量，通过运动补偿电路，得到新的A\(^{*}\)场信号和B*场信号，最后按AB\(^{*}\)A*B的行顺序进行显示。这两种形式的数字处理方式，既可消除大面积的亮度闪烁，又可以消除扫描线间的行间闪烁，使画面如照片般的稳定、自然、清晰。下面从电子技术的实用性出发，用国产彩电中现已应用的两类数字100Hz倍频扫描电路来说明它的工作原理。
二、简单的100Hz倍频扫描实用电路
1．创维5I01系列彩电的100Hz倍频扫描电路

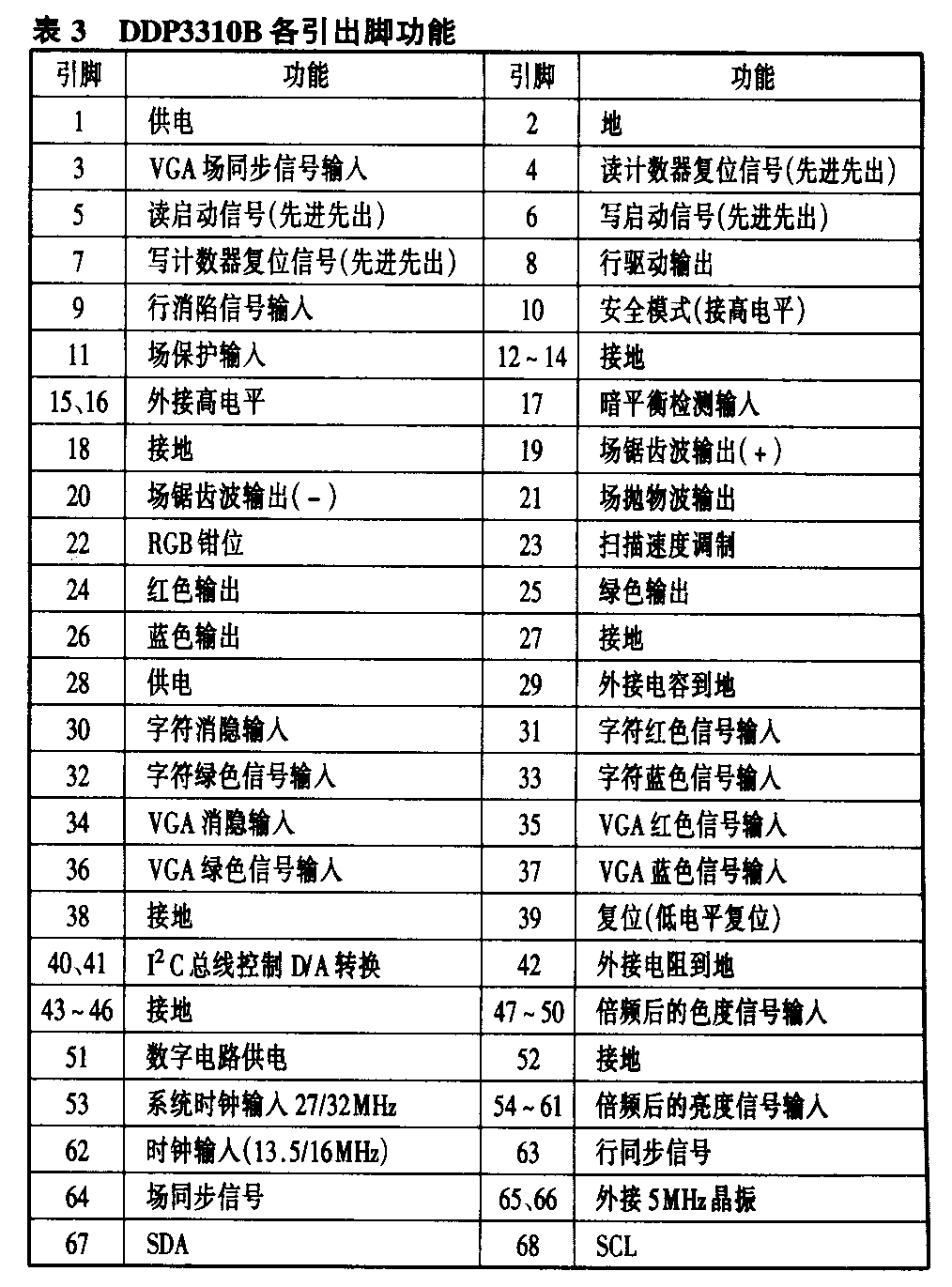

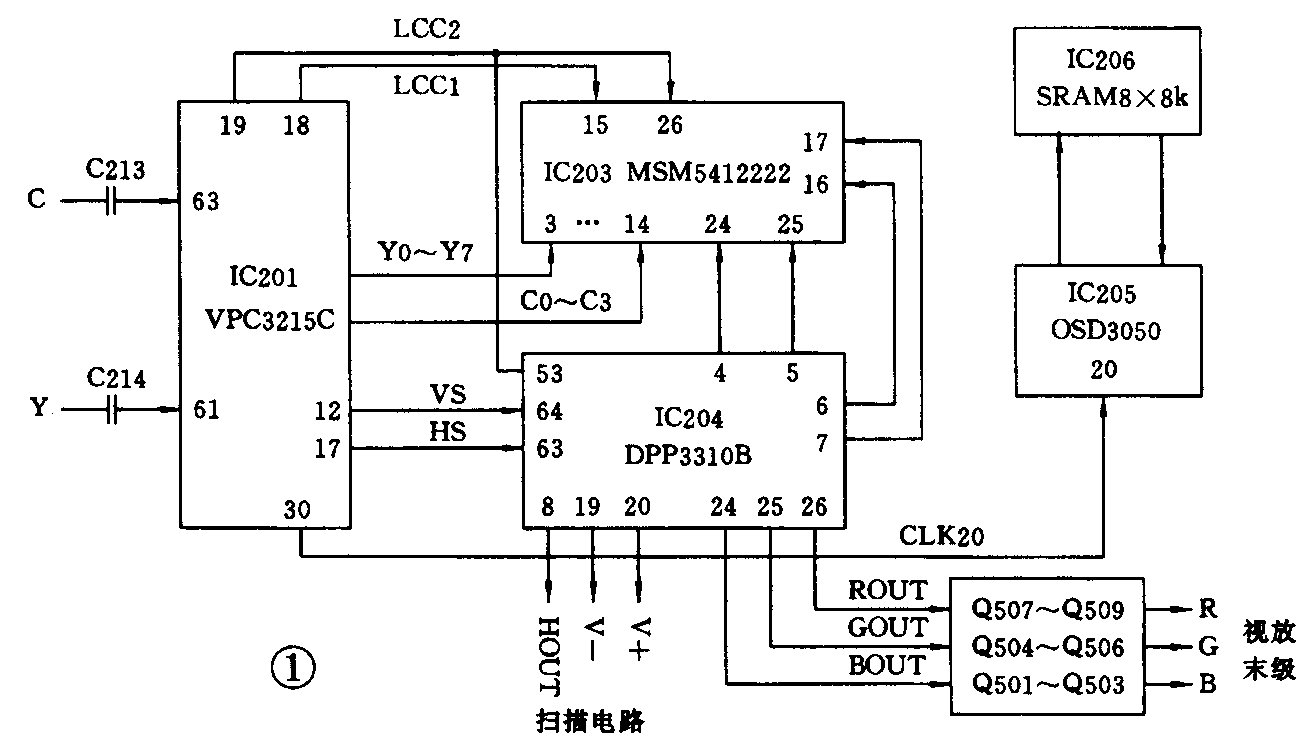

创维5I01系列彩电采用的AABB模式100Hz倍频扫描模式，属于低成本的数字电路，它的问世使100Hz电视大众化而走进寻常百姓家中，特别适合我国现阶段发展数码电视机的国情，具有良好的市场前景。它的100Hz倍频处理、全部集中在数字视频板上，其电路组成与工作过程如图1所示。图中IC201（VPC3215C）为模拟信号转为数字信号（A／D）电路，IC203（MSM5412222）为存储控制器，利用一位速读入，两位速读出，可将50Hz／60Hz信号转为100／120Hz。IC204（DDP3310B）为D／A转换、解码、行场倍频输出电路，IC205（OSD3050）为定时脉冲振荡电路。IC206（SRAM8×8k）为静态存储器。
由梳状滤波器输出的亮（Y）、色（C）信号，经C213、C214电容耦合后，分别送至IC201（VPC3215C）的87，在VPC3215C内首先将亮、色信号按4：1：1的模式分解，即把Y信号分成8份，红色色差信号V和蓝色色差信号U各分成2份后输出。这些输出的信号受IC201的13.5／16MHz时钟信号控制。在输出之前，亮、色信号要经过模／数（A／D）转换，转换成数字信号后再输出。另外，IC201还要输出27／32MHz的时钟信号，用于控制倍频后的亮、色信号。的时钟信号用于控制IC205（OSD3050）产生字符信号。经数字化的亮、色信号分12路（Y\(_{0}\)～Y7、C\(_{0}\)～C3）输出，直接加至存储器IC203（MSM5412222）的③～，IC203与IC204（DDP3310B）配合，完成数字信号倍频处理过程。即一倍的速度将数据写入，再以二倍的速度将数据读出，以此达到将数据倍频的目的。其过程为：先由IC204⑥、⑦脚输出一个写启动信号和一个写复位信号，加至IC203、脚，使IC203开始写入数据（亮、色信号），其写入速率由IC201的时钟信号13.5／16MHz输入IC203脚来控制。写入后，IC204④、⑤脚输出读复位信号和读启动信号，分别送进IC203，使IC203可以开始读出信号，其读出速率由IC201读出时钟频率（27/32MHz）控制，同时该时钟还控制着IC2042，完成同步接收的过程。倍频过的亮、色信号，在IC204内经D／A转换，转换成模拟亮、色信号后，再解码成三基色信号，即为倍频过的三基色信号。此信号从IC204输出，分别经Q50l～Q503；Q504～Q506；Q507～Q509射随放大后，送到视放板去进行视频末级放大，推动CRT阴极产生出图像。此时，由IC201、脚输出的行、场同步信号（未经倍频过的）送进IC2048后，从⑧、输出，送到行、场扫描电路，以完成倍频后的信号扫描。
三、高级100Hz倍频扫描实用电路
l．创维5D01系列彩电的100Hz倍频扫描电路

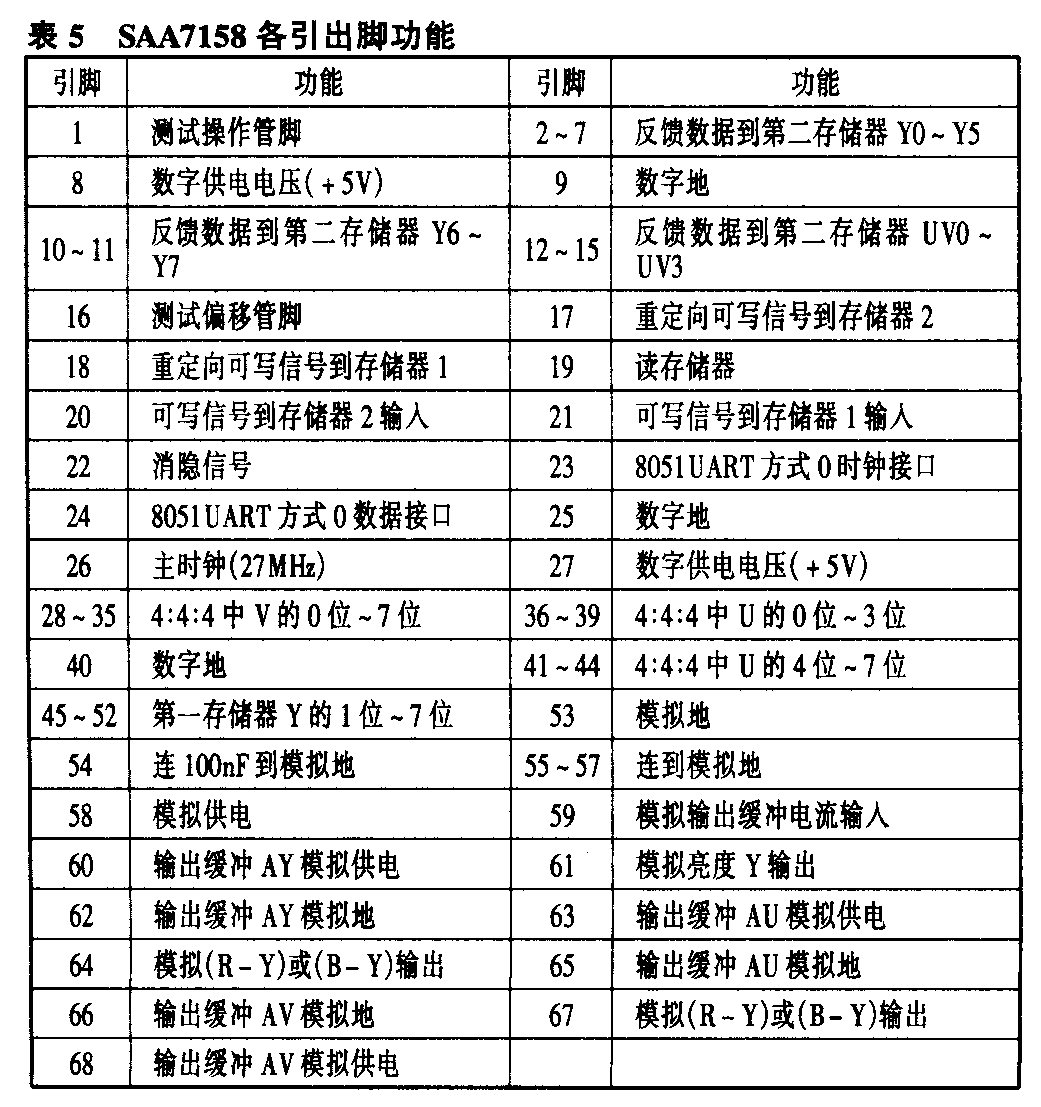

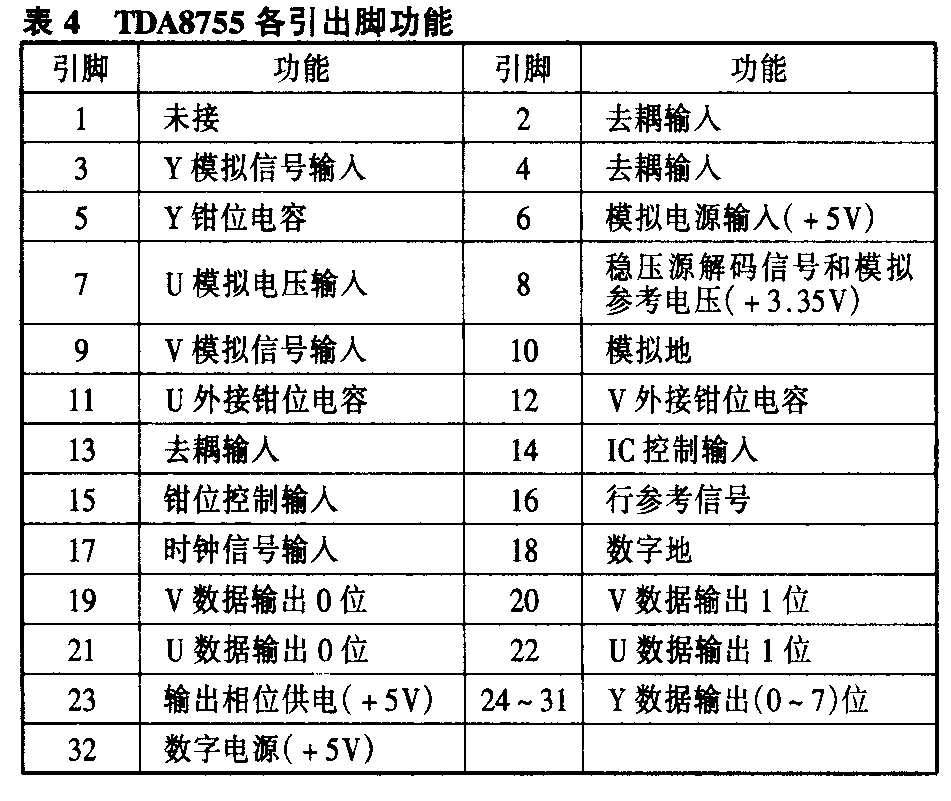

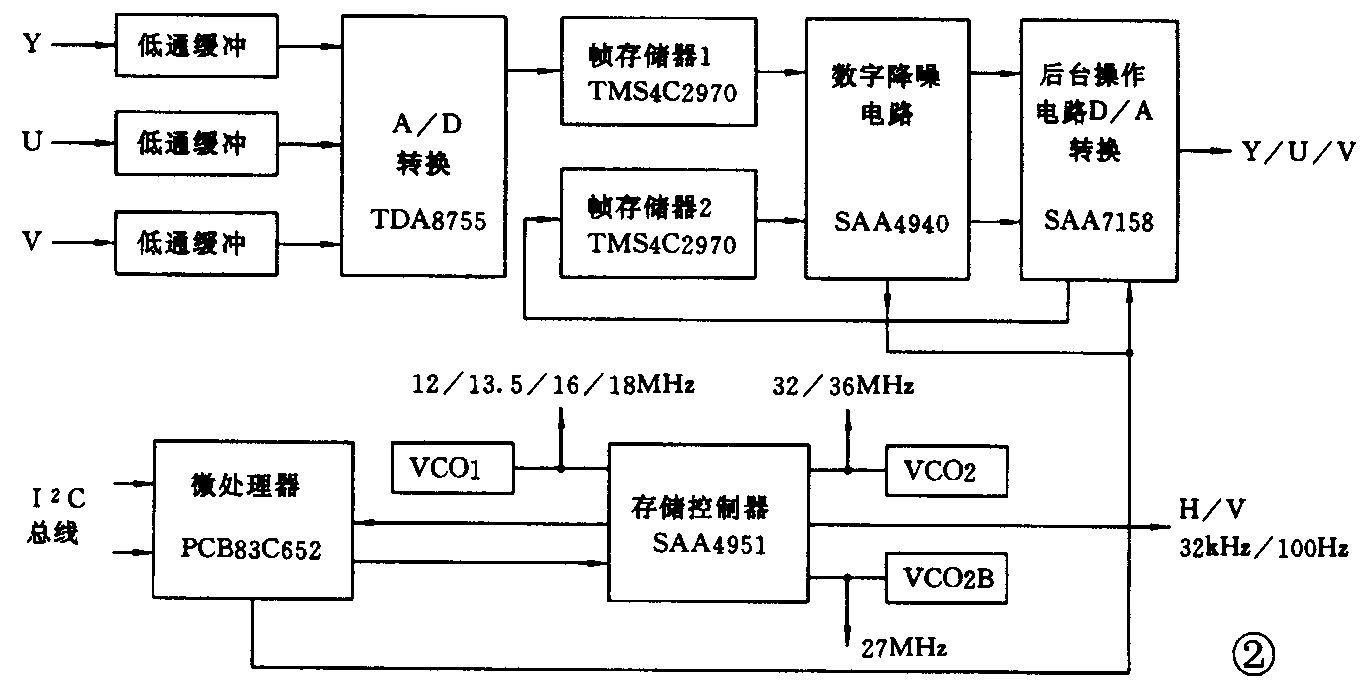

创维5D01系列彩电的100Hz倍频扫描电路模式采用AB\(^{*}\)A*B模式，该电路通过数字处理技术将50Hz的亮度信号（Y）、色差信号（U、V）转化为100Hz的Y、U、V信号。电路全部集中在IPQ数字处理印制电路板上，其电路组成与工作过程如图2所示。50Hz的亮度信号（Y）从前级的解码电路输出，经7MHz的低通缓冲器输入到TDA8755内的A／D转换器，色差信号U、V同样经低通缓冲器也输入到TDA8755。该集成电路是一块三路8bit的A／D转换电路，内部具有数字黑白电平钳位功能，以保证在传输过程中亮度信号的恢复，A／D转换的采样频率有13.5MHz、16.0MHz、18.0MHz三种，可由软件来选择确定。经过A／D转换后的数字机频信号格式采用Y：U：V＝4：1：1标准，这样TDA8755输出的Y信号被变换成8bit的数字信号，U、V信号被变换成4bit的数字信号，总共12bit的数字信号被送入场存储器TMS4C2970，数字图像信号按场频50／60Hz（A、B两场）轮流地写入存储器1中，而以2倍场频的速率（100／120Hz）从场存储器1中以AABB的次序读出，这些数据被送入具有数字降噪功能的SAA4940集成电路和具有D／A转换功能的后台操作集成电路SAA7158内进行处理。这些都是前面提及的简单100Hz倍频模式。由于在上述的电路中不能有效地解决行间闪烁效应，为了消除这种缺陷，该电路中增加了一块场存储器2TMS4C2970，它是一场图像的缓冲存储器，执行一场信号的延时，依靠存储器2的功能，后台操作SAA7158通过场内插滤波以及自适应检测电路，将原输出的AABB倍频方式改变成AB\(^{*}\)A*B倍频方式，它可以彻底消除行间闪烁效应。后台操作电路SAA7158还具有数字彩色瞬态补偿电路和数字图像清晰度提高电路。图2中的存储控制电路SAA4951能产生各种控制信号和行锁定时钟脉冲。27MHz的扫描进程序列和100Hz的场扫描脉冲及32kHz的行扫描脉冲均由SAA4951产生，在屏幕上的静像功能和变焦功能也是通过SAA4951存储控制器处理完成的，微处理器PCB83C652是该电路的控制中心，它通过8位并行线控制SAA4951。
