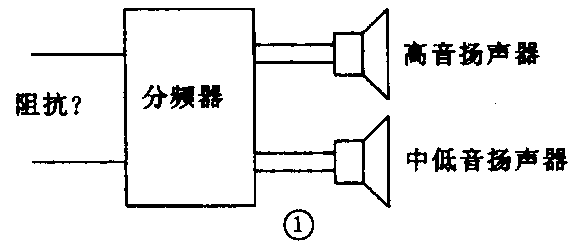

为了克服扬声器的性能局限，完成全音域的重放，音箱常采用多扬声器系统，并接入适当的分频电路实现功率分频。图1为一个二分频系统，高音和中低音扬声器的阻抗均为8Ω。试问，在音箱的信号端子所体现出的阻抗为多大？
解答
看上去这是一个比较复杂的“黑盒”问题，因为分频电路的形式并不知道。其实用一些形象思维就能很快地得出答案来。
分频器是干什么的？当然是分频的，这里“分频”的意义在于将输入信号中不同的频率划分出来，送到相应的扬声器中去。换句话说，在输入信号中的每一个频率都通过分频电路送到相应的扬声器中，而且是有且仅有“一个归宿”，不是高音扬声器的8Ω，便是中低音扬声器的8Ω。总而言之对于全音域内的每个信号频率都是有8Ω的负载，所以该扬声器系统对全音域的阻抗也为8Ω。
以上是用频域的分析方法“宏观”地解决了这个问题。也许你还会有些不放心——在具体电路中情况又是如何的呢？

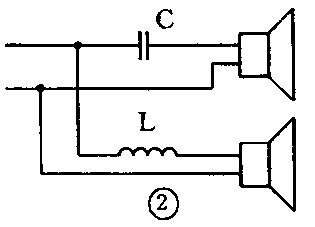

图2是一个实际使用的简单的音箱电路图。在这个电路中，如果加入的是高音信号，那么L对其体现出很大的感抗，基本上可以看成开路，而C则体现出很小的容抗，基本上是呈短路，于是电路等效于只接入了一只高音扬声器，所以阻抗为8Ω。同样的道理，你也可以自己分析当加入中低频信号时的情况，得出类似的结论。（孙斌）
