在线路板上插装元件，操作者都需要把线路板固定，这样做不仅便于准确插装元件，而且不易搞错。为适应小批量组装生产的需要，我设计了一组小型插架。制作简单，使用方便。

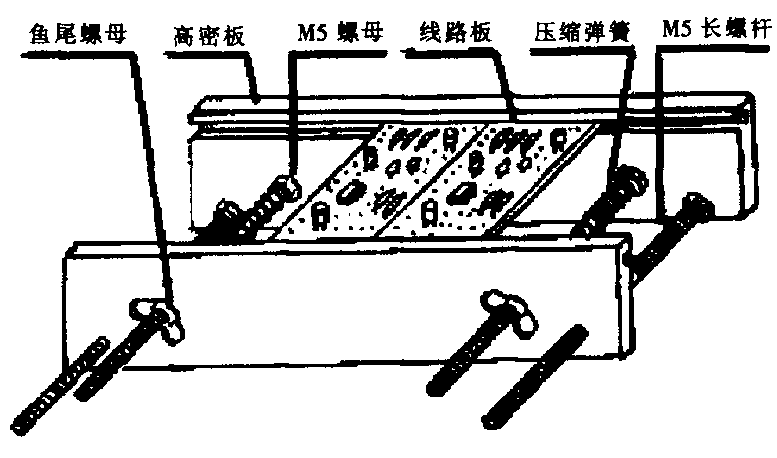

1．取两块厚10mm高密度人造板，尺寸为400mm×70mm，如附图所示。两块对钻孔Ф5.2，然后用木工槽刨在上方内侧刨条槽，深约2mm，宽约3mm，作为线路板滑槽。
2、用4个M5满丝长螺杆，长约150mm，中间两根用来调节线路板宽度，以适应插放大小不同规格的线路板。下面两根可用螺母调节，起定位作用（长螺杆也可用Ф5风钩攻丝代替）。
3．用4个M5鱼尾螺母分别拧在内外活动板螺杆上（也可用接线柱螺母），供调节紧固用。
4．最后在中间两根螺杆内套入Ф6压缩弹簧，长度适当，按图组装即可。
使用时线路板可多放几块，插架可多做几个，以供周转，提高工作效率。（李海群）
