5雷时，许多青少年朋友也许会想这雷电离我们有多远？雷电测距器可以立即回答你的问题。

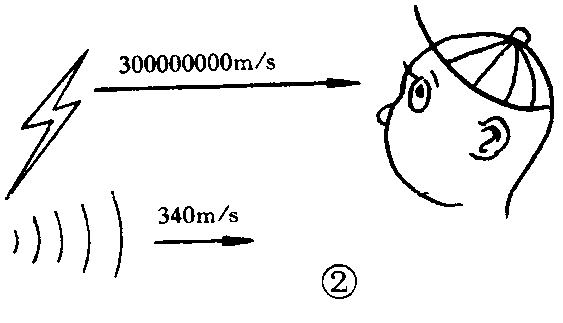

6雷时，我们总是先看到闪电，然后才听到雷声，这是因为打雷时产生的光和声的传播速度不一样。光波的速度是每秒30万公里，而声波的速度约是每秒340米（15℃空气中）。距离越远，从看到闪电到听到雷声的时间差越大。雷电测距器就是根据这个原理工作的。

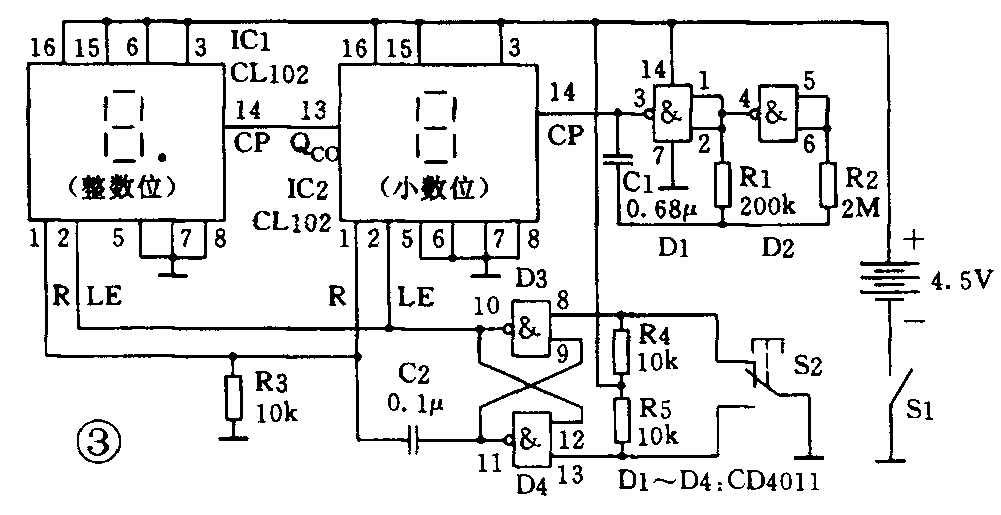

7电测距器的电路中使用了3块集成电路：IC1、IC2采用CMOS-LMD组合电路CL102，D1～D4使用了一块CMOS数字集成电路CD4011。S2是测距按钮开关。

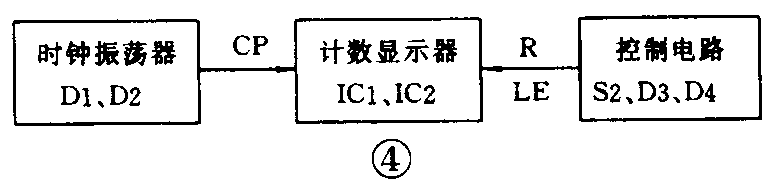

8电测距器电路包括时钟脉冲、计数显示、控制等部分。D1、D2组成自激多谐振荡器，产生周期为295ms的时钟脉冲。IC1、IC2级联组成2位（1位整数位，1位小数位）计数显示电路。D3、D4构成RS触发器，与微分电路C2、R3，测距按钮开关S2等组成控制部分。
9路工作原理（参见图3）是：时钟脉冲的周期是295ms，在295ms中声波正好传输了100m。记录下从看到闪电到听到雷声这段时间里时钟脉冲的个数，再乘以100m，即是雷电的距离。控制部分在测距按钮开关的控制下，产生清零脉冲、送数／锁存脉冲，控制计数显示电路正确计数并显示结果。各部分波形如图示。

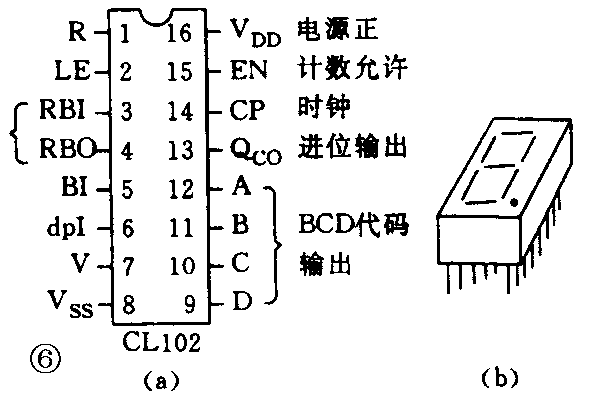

102是由CMOS数字集成电路与LED数码显示器组合在一起封装而成的，减少了显示装置的连线，提高了可靠性。其外壳采用双列式封装，上面有七段数码管显示窗口。CL102引脚功能如图（a）所示，外形见图（b）。

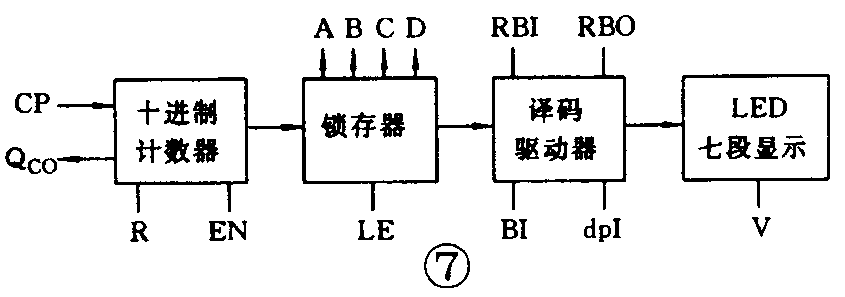

1102电路内部包括：十进制计数器、锁存器、译码驱动器和LED七段数码管。时钟脉冲由CP端送入计数器计数，计数结果经锁存器送入译码驱动器译码后，驱动七段数码管显示。当LE＝1时，锁存器处于锁存状态，将此时的计数结果锁存并稳定地显示出来。

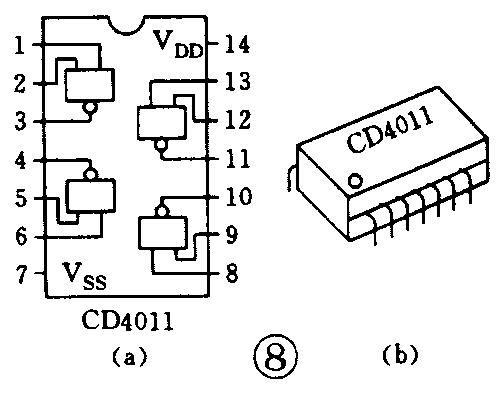

2D4011是集成与非门电路，内部包括4个互相独立的与非门，分别用作D1、D2、D3、D4。CD4011的引脚功能及外形分别见图（a）和图（b）。
3制电路板如图示。截取一块单面敷铜板，按图描画好线路后腐蚀成形。电路板上部测距按钮开关S2的2个安装孔和下部电池卡子的4个安装孔为直径2mm；其它元器件安装孔为直径0.8～1mm。

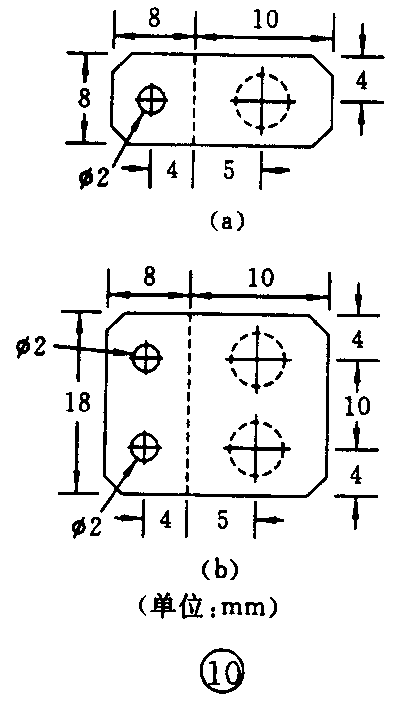

4池卡子需自制。用具有良好弹性的薄铜片按图示尺寸剪制成形，（a）、（b）两种形状的各做2片，并分别在图中左侧画实线小圆圈处钻出直径2mm的安装孔。

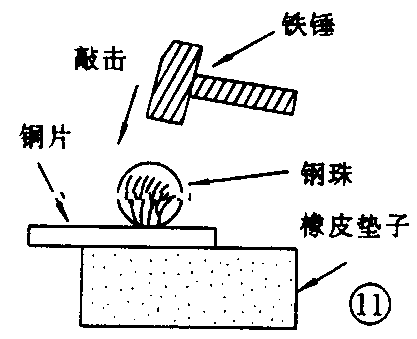

54片电池卡子分别放在橡皮垫上，在图10中右侧画虚线圆圈处放一颗钢珠，用铁锤敲击钢珠，使电池卡子上形成一个凹坑。

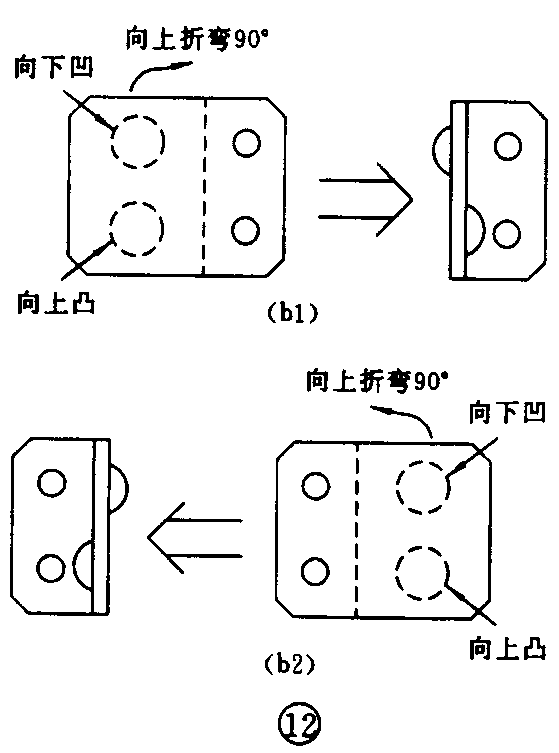

6图10（b）所示形状的两块电池卡子上，上面一个虚线圆圈处是向下的凹坑，下面一个虚线圆圈处则是向上的凸起（将电池卡子反过来敲击即可），并且（b1）与（b2）正好相反，不能搞错。再按图示将（b1）、（b2）两铜片沿虚线向上折弯成直角状。

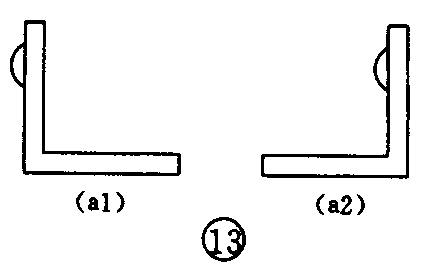

两片a形状的铜片也沿虚线向上折弯成直角状，分别制成正极卡子（a1）和负极卡子（a2）。
1直径2mm的铜铆钉将4片电池卡子铆固在印制电路板的元件面（非铜箔面）上。（a1）、（a2）、（b1）、（b2）的安装位置如图示。（a1）、（a2）两片电池卡子应分别通过铜铆钉与电路板背面的铜箔焊牢。
1元器件在印制电路板上的位置如图示。CL102的安装高度为12mm，其余各元器件的安装高度不得超过10mm。

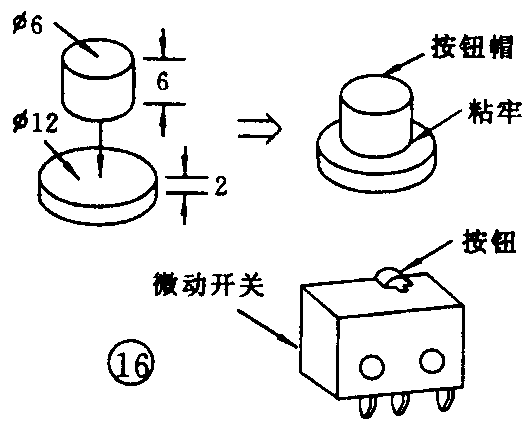

2距按钮开关S2采用微动开关，如图中右下角所示。需为其自制一个按钮帽，可用塑料或有机玻璃材料按图示尺寸制作，并将上下两部分粘牢。
7电测距器的外壳，可选用或自制一个塑料小盒，其尺寸以正好能放下印制电路板为准。在外壳的正面对应两个CL102的地方开一个长方形窗口，并粘上一块透明有机玻璃，作为显示窗口。在外壳顶端对应电源开关S1的地方开一个长方形孔，对应测距按钮开关S2的按钮的地方开一个直径6.5mm的圆孔。
8装时，先将按钮帽从外壳内放入直径6.5mm的圆孔中，再将电路板放入外壳，使电源开关S1的拨柄从长方形孔中伸出，测距按钮开关S2的按钮正对着按钮帽。

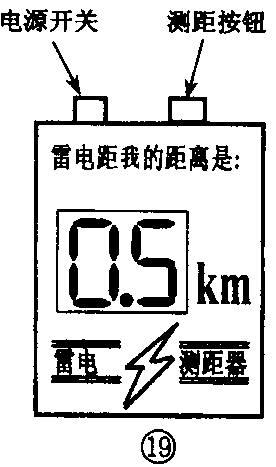

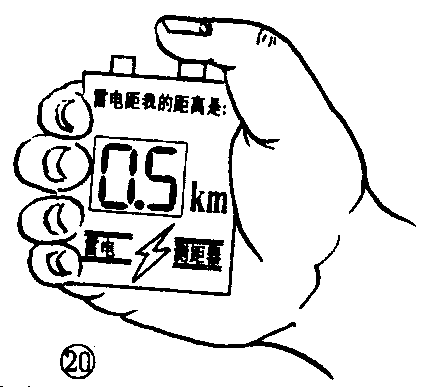

9电测距器的面板如图示。也可根据自己的喜好另行设计。
用时，先打开电源开关，然后手持雷电测距器，大姆指放在测距按钮上。当看到闪电时，迅速按下测距按钮（按住不放）；当听到雷声时，迅速放开测距按钮，这时，雷电测距器上的数码管便会显示出雷电的距离。（文江）
