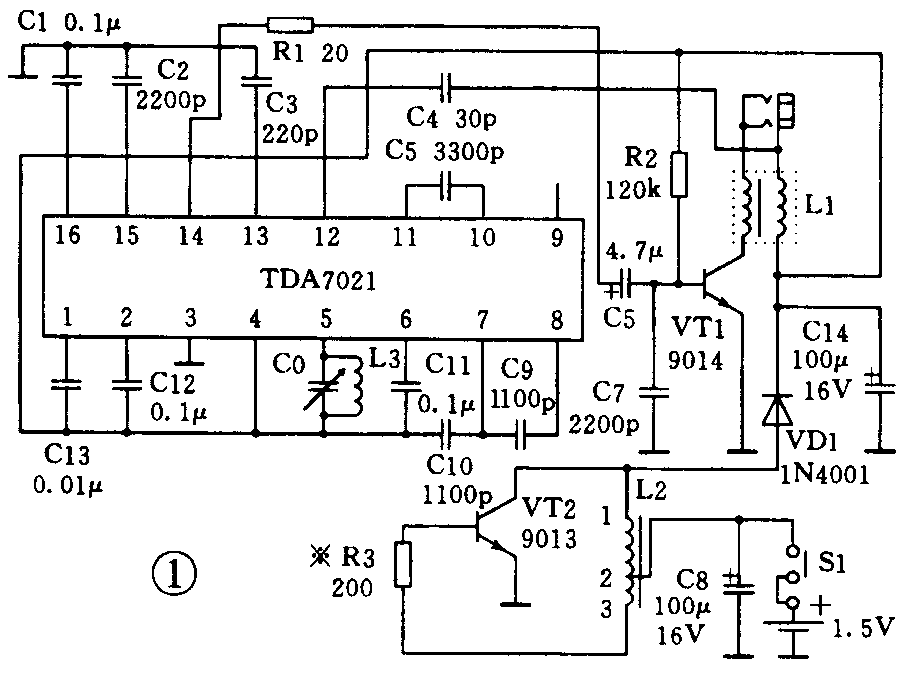

新型的TDA7021T单片FM收音机芯片，可以用一节干电池供电，采用升压电路做成微型调频收音机，电原理图如图1所示。
FM单片收音电路TDA7021T，贴片式封装，最低工作电压为1.8V（TDA7010为2.7V），静态工作电流为6mA，接收频率范围为1.5～110MHz，最大输入信号电平为200μV，静噪工作时接收灵敏度可达到5μV；VT1、R2等组成音频放大电路，将IC1第14脚输出的音频信号放大后推动耳机发声。耳机采用随身听立体声耳塞机，由于L1的高频阻流作用，耳机引线兼作接收天线，可以省去拉杆天线。1.5V电源经过VT2、L2、VD1等组成的升压电路升压后，输出足够的电流及电压供TDA7021T及耳塞音频放大电路使用。

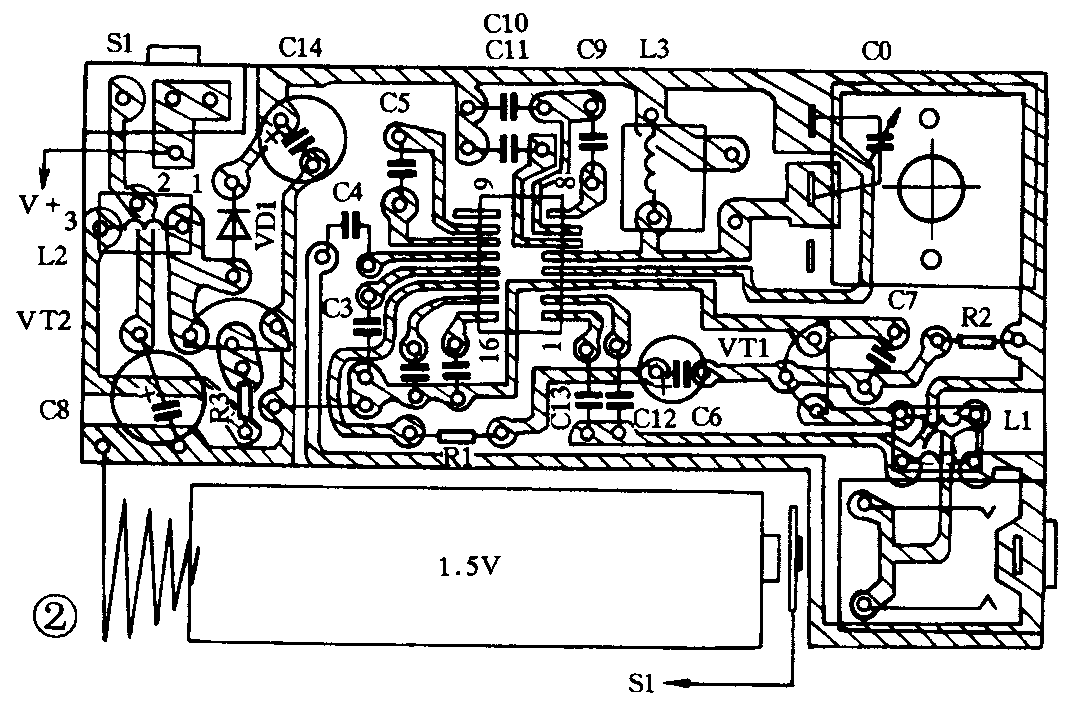

高频阻流圈L1及升压线圈均采用AM中周的绕线及工型磁芯自己绕制，L1为双线并绕8T而成；L2的1～2端为80T、2～3端为20T，绕制完毕用燃烧蜡烛滴蜡固封即可；VT2（9013）不宜用其它管子代替，否则升压电路容易停振不工作；调整R2可改变耳机音量大小；R3主要是向VT2提供偏置电流，稍微提高R3的阻值可使升压电路本身耗电量减少，同时延长了电池的使用寿命。本电路调试十分简单，只需调整一下L3的圈距，使CO在容量最大时收到88MHz低端信号，容量最小时收到高端108MHz的信号即可。为了方便制作，图2给出了印制电路板图，供大家参考。（伍如云）
