本文介绍一种多功能定时、调速插座，它以风扇控制IC RTS501－1B（以下简称IC1）为核心组成，下面简述一下该器件及电路的工作原理。

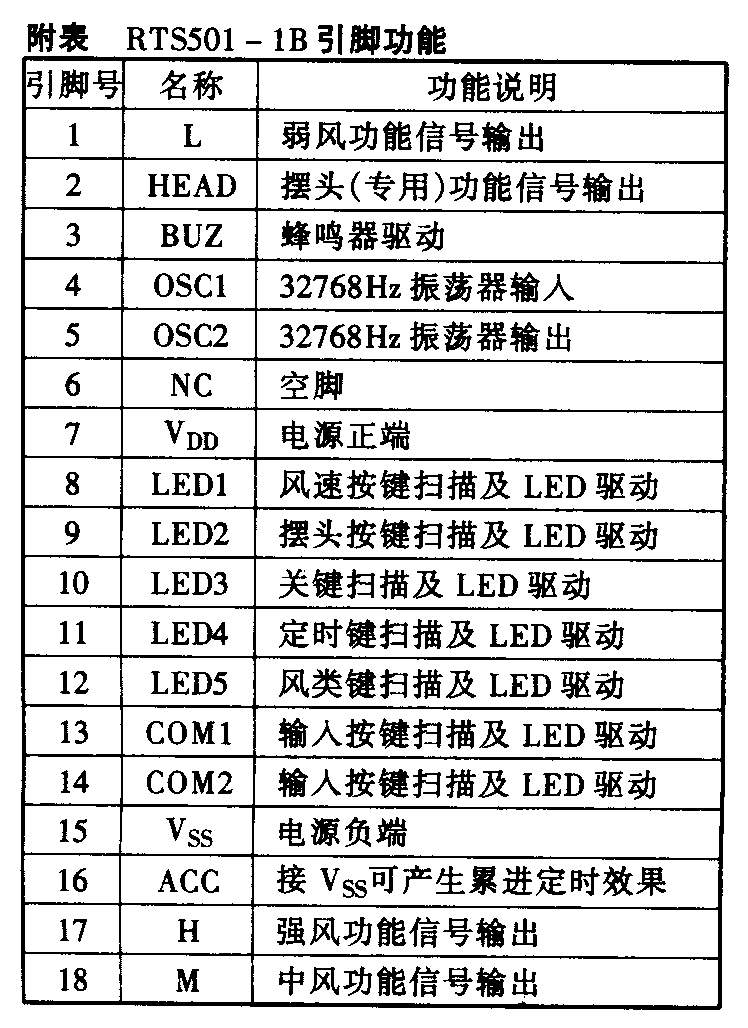

一、RTS501－1B简介（见附表）
主要功能
风速控制：强、中、弱三档。
风类选择：正常风、自然风、睡眠风。
定时控制：0.5～7.5小时四段式累进电子定时或l、2、4、8小时不累进电子定时。
摆头控制：具有一组独立式电子摆头控制功能。
蜂鸣器指示：每次正确操作，蜂鸣器均发出“Bi”声表示该操作有效。强风启动功能：开机时以强风启动以增大扭力，3s后自动恢复到设定的弱风状态。
其它：（1）采用32768Hz晶振作时基；（2）两键同按6s自动切断风扇电源。
二、电路设计分析
原理图见附图，电源部分采用常用的电容降压式电路，为集成电路提供-5V工作电压，在此不作详述。
IC1的第④、⑤脚外接32768Hz晶振，与内电路一起构成时钟振荡电路；第③脚BUZ端可外接蜂鸣器，按键操作时有“Bi”声提示，也可省略不接; ⑧～脚分别是按键操作风速、专用（摆头)、 关机、定时、风类信号输入端，同时与、组成5×2矩阵式LED功能显示电路，显示电路所处的风速、风类、定时状态；第脚ACC端悬空时，可选择l、2、4、8小时四种定时关机功能，与脚Vss端短接时，可选择0.5～7.5小时共15种累进定时关机功能；第①、、为风速低、中、高驱动输出端，低电平有效，下面叙述它的工作原理。
1．风扇专用插座XS3
将普通三挡风扇插入风扇专用插座XS3内，可实现九挡风速、九挡自然风、九挡睡眠风、0.5～7.5小时定时关机功能，简述如下：
（l）九挡风速
将风扇打在1挡，插入风扇专用插座XS3中，按风速键S1，IC1的第M端输出低电平，触发晶间管VS2，风扇1挡与电感L2串联后通电，风扇以（1-中）挡启动，3s后IC1第恢复高电平，第①脚L端输出低电平，触发晶闸管VS3导通，风扇1挡与电感L1、L2串联后接通电源，风扇处于（1-弱）挡风速，弱风发光二极管点亮；第二次按风速键S1， IC1的第①脚恢复高电位，第M端输出低电平，触发晶闸管VS2导通，风扇1挡与电感L2串联后接通电源，风扇处于（1-中）挡风速，中风发光二极管点亮；第三次按风速键S1，IC1第恢复高电平，第脚H端输出低电平，触发晶闸管VS1，风扇1挡直接接通电源，风扇处于（1-强）挡风速，强风发光二极管点亮；继续按风速键，风扇将按（1－弱）挡——（l-中）挡——（1-强）挡——（1-弱）挡——……循环。
同理，将风扇打在2档位置插入XS3中，按动风速键S1，可实现（2-弱）挡——（2-中）挡——（2-强）挡——（2-弱）挡——……循环。
将风扇打在3挡位置插入XS3中，按动风速键S1，可实现（3-弱）挡——（3-中）挡——（3-强）挡——（3-弱）挡——……循环。
（2）九挡自然风
将风扇打在1挡插入XS3中，通过风速键S1调至强风挡（即强风指示灯点亮），按风类按键S5，自然指示灯点亮，风扇进入（1-强）自然风程序，风速时大时小，仿佛置身于大自然之中，其规律为：（停止）2s——（1-弱）风8s——（1-中）8s——（1-强）风8s——（1-弱）风8s——（停止）2s——……，循环周期为42s。
若按风速键S1调至中风挡（即中风指示灯点亮），风扇将进入（1-中）自然风程序，其规律为：（停止）2s——(1-弱）风8s——（1-中）8s——（1-弱）风8s——（停止）2s——……，循环周期为26s。
若按风速键S1调至弱风挡（即弱风指示灯点亮），风扇将进入(1-弱)自然风程序，其规律为：（停止）2s——（1- 弱）风8s——（停止）2s——……，循环周期为10s。
同理，分别将风扇打在2挡或3挡，重复上述操作，可分别实现（2-强）自然风、（2-中）自然风、（2-弱）自然风、（3-强）自然风、（3-中）自然风、（3- 弱）自然风；9挡自然风，为老人和儿童提供了更多的方便。
（3）九挡睡眠风
睡眠风功能充分考虑了人的体温会随入睡而慢慢下降这一特点，阶梯性降低风速，操作如下：
将风扇打在1挡，插入XS3中，通过风速键S1选择强风挡（强风指示灯点亮），按风类按键S5，选择睡眠风功能（睡眠指示灯点亮），风扇将进入（1-强）睡眠风功能，其规律是，风扇按（1-强）自然风运转30分钟后，自动转入（1-中）自然风程序，再运转30分钟后，自动转入（1-弱）自然风程序，继续运转至关机或定时结束为止。
同理：（1-中）睡眠风规律为：风扇按（1-中）自然风运转30分钟后，自动转入（1-弱）自然风，继续运转至关机或定时结束为止。
（1-弱）睡眠风完全等同于（1-弱）自然风。
（2-强）睡眠风、（2-中）睡眠风、（2-弱）睡眠风、（3-强）睡眠风、（3-中）睡眠风、（3-弱）睡眠风的调控方式不再详述。
（4）0.5～7.5小时定时关机
风扇启动后，按定时键S4，可实现0.5－7.5小时定时关机功能，共有15种选择，每按一次增加0.5小时，一但设定定时，XS3插座中的风扇将严格按设定时间结束工作，定时过程中，线路图中相关定时指示灯“4”、“2”、“1”、“0.5”会点亮，并随时间的流失而逐步熄灭，以清楚显示剩余工作时间。
2．专用定时开插座XS1
平时，您可将电视机插在普通插座XS4中欣赏电视，XS4直接与220V并联，不受IC1控制影响，若某晚有世界杯赛在凌晨3点举行，您可将电视机电源线插入专用定时开插座XS1中继续欣赏电视，再选择一个时间如晚上9点按定时按键S4，选择6小时定时（按12次，“4”、“2”指示灯点亮），然后在您睡觉前调好电视频道，按一下专用按键S2，IC1第②脚HEAD端输出低电平，到达三极管9012基极，9012导通，继电器通电吸合，“定时”发光二极管点亮，继电器常闭触点K1－2断开，XS1断电，电视机关闭，您放心去睡觉，凌晨3点，定时6小时结束，IC1第②脚HEAD端恢复高电平，三极管9012截止，继电器断电，其常闭触点K1－2恢复吸合，XS1重新通电，电视机通电开始工作。
3．专用定时关插座XS2
定时关机功能，此时可将电视机电源线插入专用定时关插座XS2中，用手按一下专用按键S2，IC1第②脚HEAD端输出低电平，9012导通，继电器通电工作，其常开触点K1-1闭合，XS2与电源接通，若定时2小时，可按动定时按键S2，选择2小时定时（按4次，“2”指示灯点亮），2小时后，定时时间到，IC1第②脚恢复高电平，9012截止，继电器断电，其常开触点K1－1断开，XS2断电，实现关机。
三、元器件选择
RTS501－1B也可用BA3105等IC代换，图中“电源”、“定时”、“睡眠”、“自然”、“强风”、“4”、“2’、“1”、“0.5”12只发光二极管均为Ф3普通发光二极管，可根据您的个人爱好选择红、黄、绿色；电感L1和L2可用普通日光灯镇流器、废旧吊扇调速器等代替，有经验的人也可自行绕制；继电器为5～6V继电器，其触点电流可根据您的实用情况来选择，如用于电视，一般继电器均可，若用于电暖器等，需选择触点电流10A以上继电器；稳压管选用1N4733A；晶闸管选用Z00607MA；降压电容选用1.2μF／400VAC聚丙烯电容；4只100Ω限流电阻需选择0.5W以上金属膜电阻，其它电阻可选用0.125W碳膜电阻；线路焊接无误，一般无需调试，即可正常使用。
注意：本电路电源部分采用电容降压式电路，安装时市电的火线必须接在保险丝端。(罗平)
