在自然界和人们的日常生活中，常常需要将振动转换成电信号用于控制和报警。例如书包、旅游鞋、玩具中的振动闪光等。Y9683就是一种受振动控制的闪光集成电路。

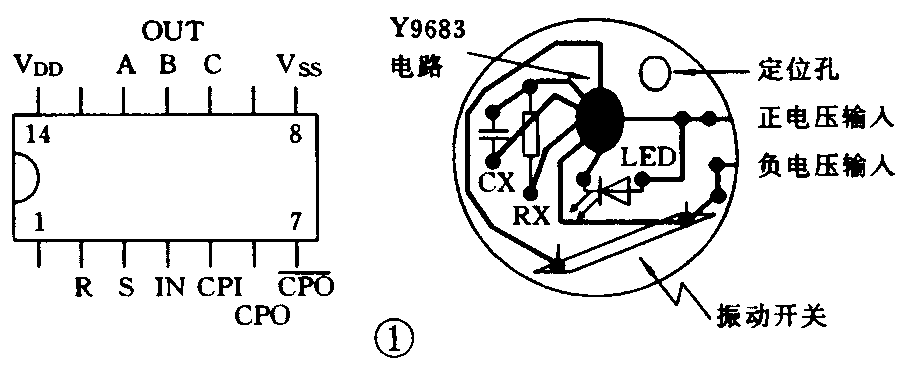

Y9683有标准14脚双列直插式塑料封装和软封装两种形式（图1），根据不同的需要采用不同的封装形式。内部的线路如图2所示。该电路的工作电压为2.1～6.5V，输出电流为15mA（电压为3V时），静态电流为1.0μA。电路的第2脚R为清零输入端，工作时R端接低电平或悬空，当R端输入高电平时，电路的3个输出端都为低电平，3个发光二极管（LED）停止闪光，任何时刻都不亮。第3脚S为置位端，工作时S端接低电平或悬空，当S端输入高电平时，3个LED一直循环闪光。电路的第4脚IN为振动信号输入端，为单端输入，任何时刻该输入端对地瞬间的连接和断开都可以作为振动信号的输入，所以该电路对振动开关的要求很低，振动开关的接通和断开都可以作为振动信号的输入。从图2的线路可以看到，第4脚输入的振动信号给脉冲检测电路，其输入可以是上升沿也可以是下降沿，第10、11、12脚为LED的输出脚，如果电源电压为3V，LED可以不加限流电阻；如果电压大于3V，需加一个限流电阻。14脚和8脚分别为直流电压正、负输入端。
软封装的集成电路已经将集成电路安装在印制板上，振动开关也已安装在印制板上，但未将R端和S端引出。外加直流3～6V电压即可工作，根据需要软封装电路可以设计成任何形状。

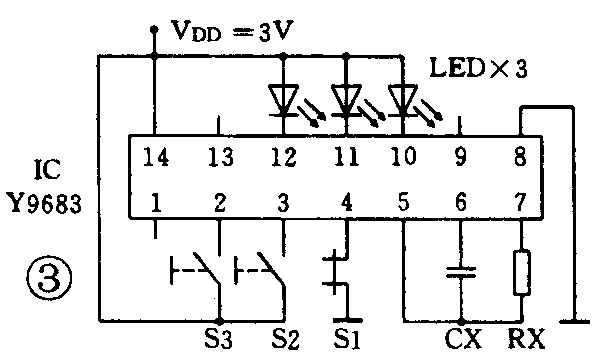

检测开关检测到的振动信号送给定时器，由定时器控制振荡器和时序计数器工作，使3个MOS场效应管（FET）按次序循环导通3次，3个MOS-FET外接发光二极管（图3）分别循环点亮3次，如果再有振动信号输入则继续闪光3次，没有振动信号时电路不工作。第5、6、7脚为振荡器的输入脚，分别外接振荡电阻RX和电容CX，其振荡频率为f＝1／（2.2×RX×CX），RX的单位为Ω，CX的单位为F，调节电阻RX和电容CX的数值可以改变发光二极管的闪光频率，若RX＝75k，CX＝0.1μ时闪光的频率为2次／秒。
Y9683受振动控制的闪光集成电路还可以有许多应用。当外接话筒放大电路时，则闪光电路随着声音的输入而闪光；外接别的输入控制电路也可以闪光。（王建民）
