语音识别电路是一种能识别人类语言的智能型高级语音处理器。目前语音识别电路大致可分成以下两大类：1．单芯片（SCB）语音识别电路，通常是基于最简单的8位或16位微处理器，其内部带有专门为语音识别算法设计的电路部分。SCB语音识别电路的内外部结构比较简单，价格相对便宜，特别适合在独立场合及产品应用，如声控小家 电、电子门锁、互动对答玩具、智能游艺机、高级轿车声控装置、工业自动化控制等。其缺点是必须一个个单词来识别，而且每个单词不能太长。2.基于数字信号处理器的语音识别电路（DSPB），它采用功能强大的数字信号处理器，其语音识别算法被安装在DSP中。DSPB语音识别电路的功能与灵活性，决定其在较高层面的应用，如电子发声辞典、移动电话、语音拨号电话簿等。其价格相对较高，内外电路结构也更复杂。

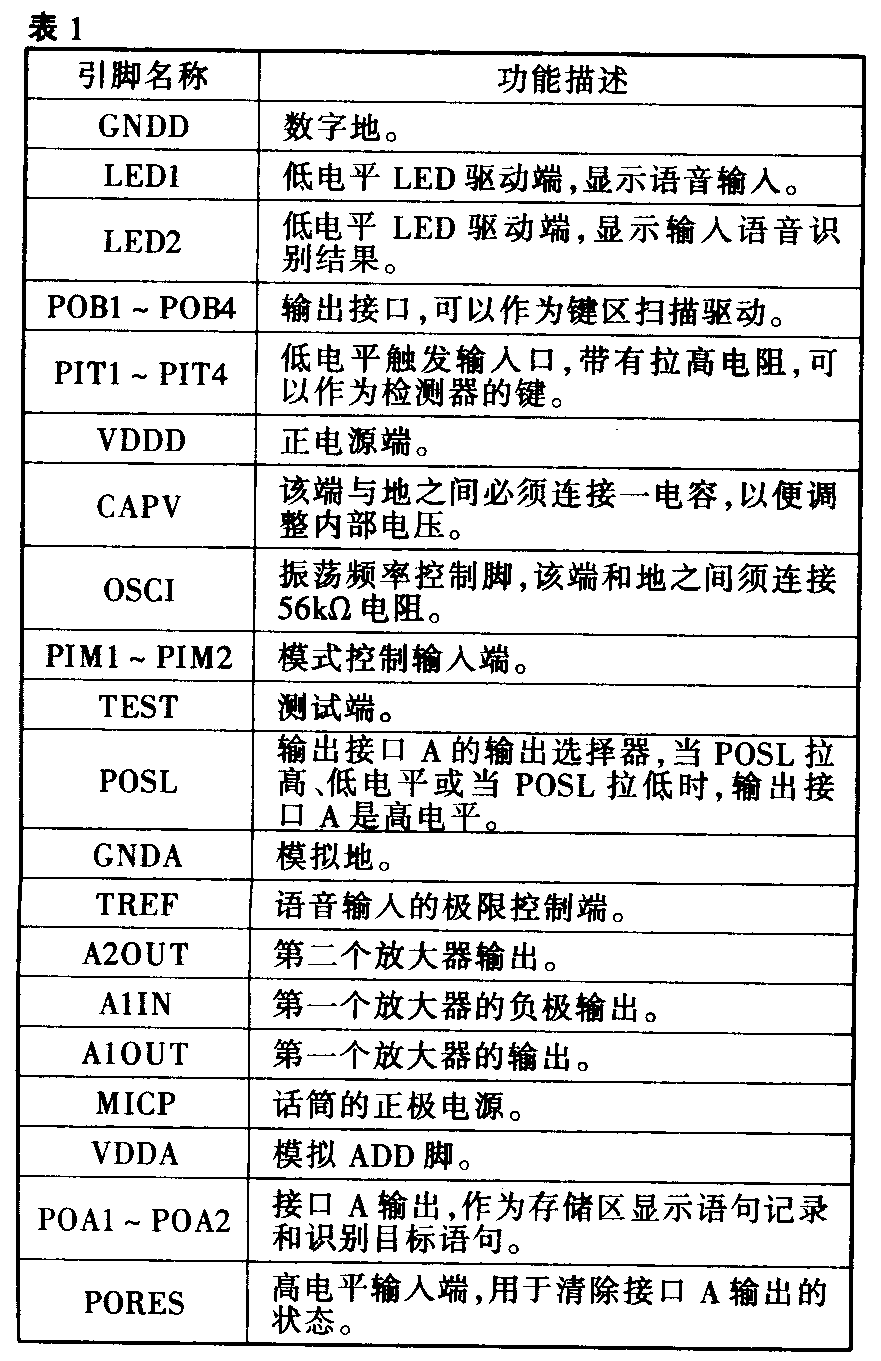

本文向读者介绍一种电路简单、功能较强的7003－02型单片语音识别集成电路。图1是引脚排列图。它采用40脚双列直插塑封电路，内含话筒放大器、A／D转换器、特征音存储器、语音识别算法电路、I／O控制器和8位微处理器等单元电路。其各引脚功能见表1。电源电压2.4～5V；典型工作电流2mA；静态电流1μA；输入低电平最大值0.8V，高电平最小值2.2V；输出低电平最大值0.5V，高电平最小值2.5V。

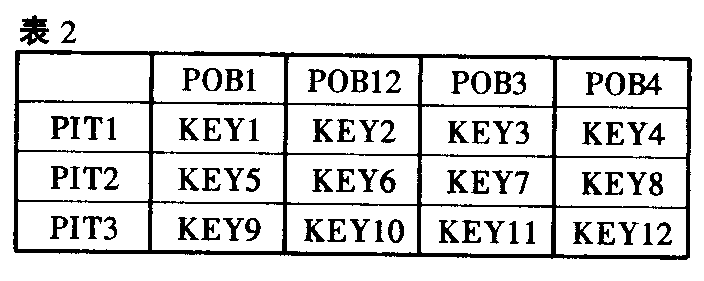

图2是典型应用电路图。7003－02输入控制由PIT1～PIT3和POB1～POB4构成12位按键（其排列见表2）。操作时首先要对7003－02电路进行语音“学习”训练，操作步骤为：1．通电后先按（1）键，VD1和POA1（VD3）同时亮，这时对着话筒发话（语音长度不超过1.5秒，一般掌握在3～5个字长），VD3熄灭，VD2亮，此刻对着语筒进行“学习”（即重复刚才输入的语句），如VD1、VD2同时亮，则表示学习成功。接着再按（2）键，VD1、POA2（VD4）同时亮……以此类推，直至1～8按键全部学习完毕。同时也可以按上述方法对某1路或某几路进行学习。每次学习完毕都必须按一下第（11）键，以示确认。2．学习完毕便可随机进行各路语音声控操作，1～8路输出可分别控制不同电路（或动作）。第（11）键为输出控制键，每转换控制一种电器时，都必须按一下该键。第（12）键为睡眠键，当触发该键时，7003-02电路处于睡眠状态，按第（11）键记忆再次被唤醒。PIT4端到地接“清除”按键，按一下该键，原有记忆内容全部清除，再次输入时，须按第1步骤进行。

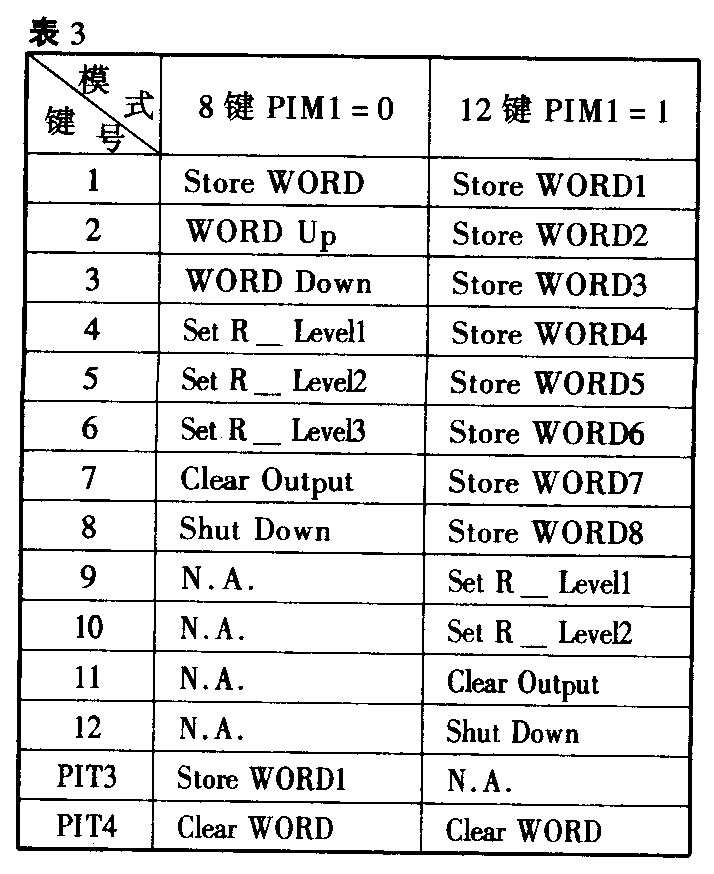

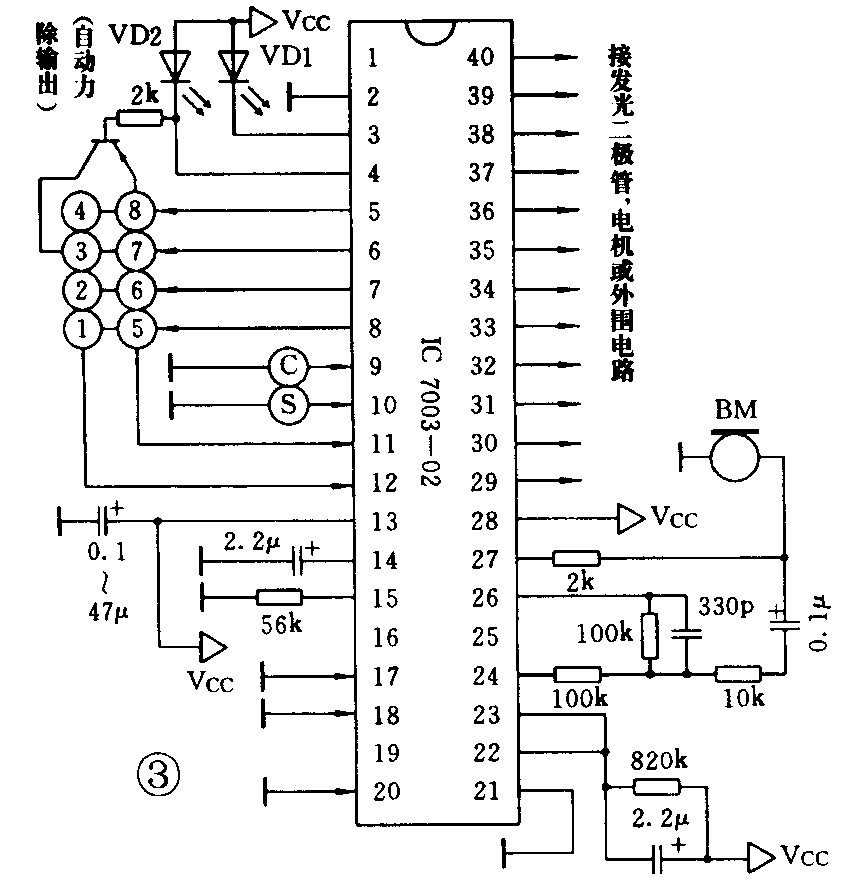

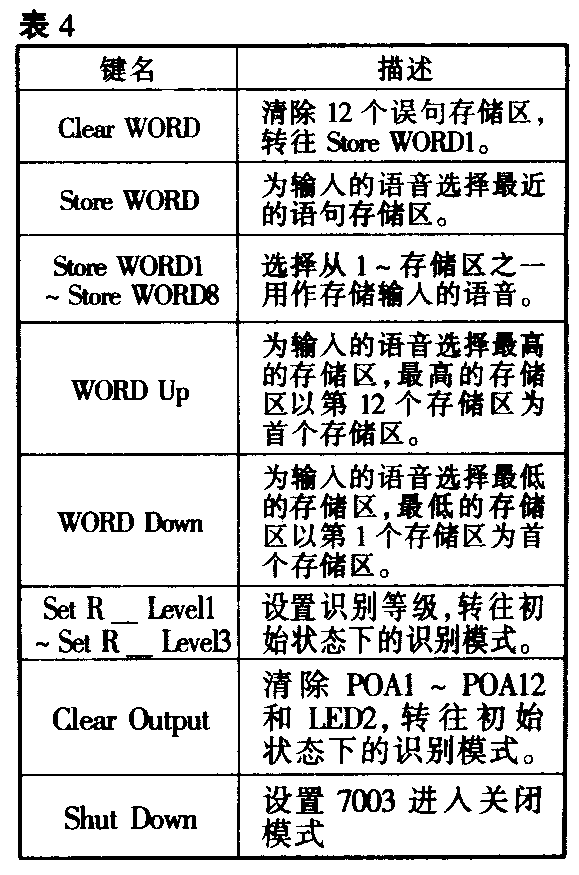

图2电路中的各按键的操作功能，请参见表3、表4。当PIM1端接“1”（高电平）时，为（12）键模式（见图2），PIM1端接“0”（低电平）时，为（8）键模式（见图3）。POSL端接“0”时，POA1～POA12各端分别输出低电平，POSL端接“1”，POA1～POA12各端分别输出高电平。驻极体话筒MIC应正确连接，否则无法输入语音信号。MIC连外壳一端为（-），应接地，另一端为（＋）。单片语音识别电路7003－02的应用领域及使用技巧，尚有待读者在实践中发掘。（王南阳）
