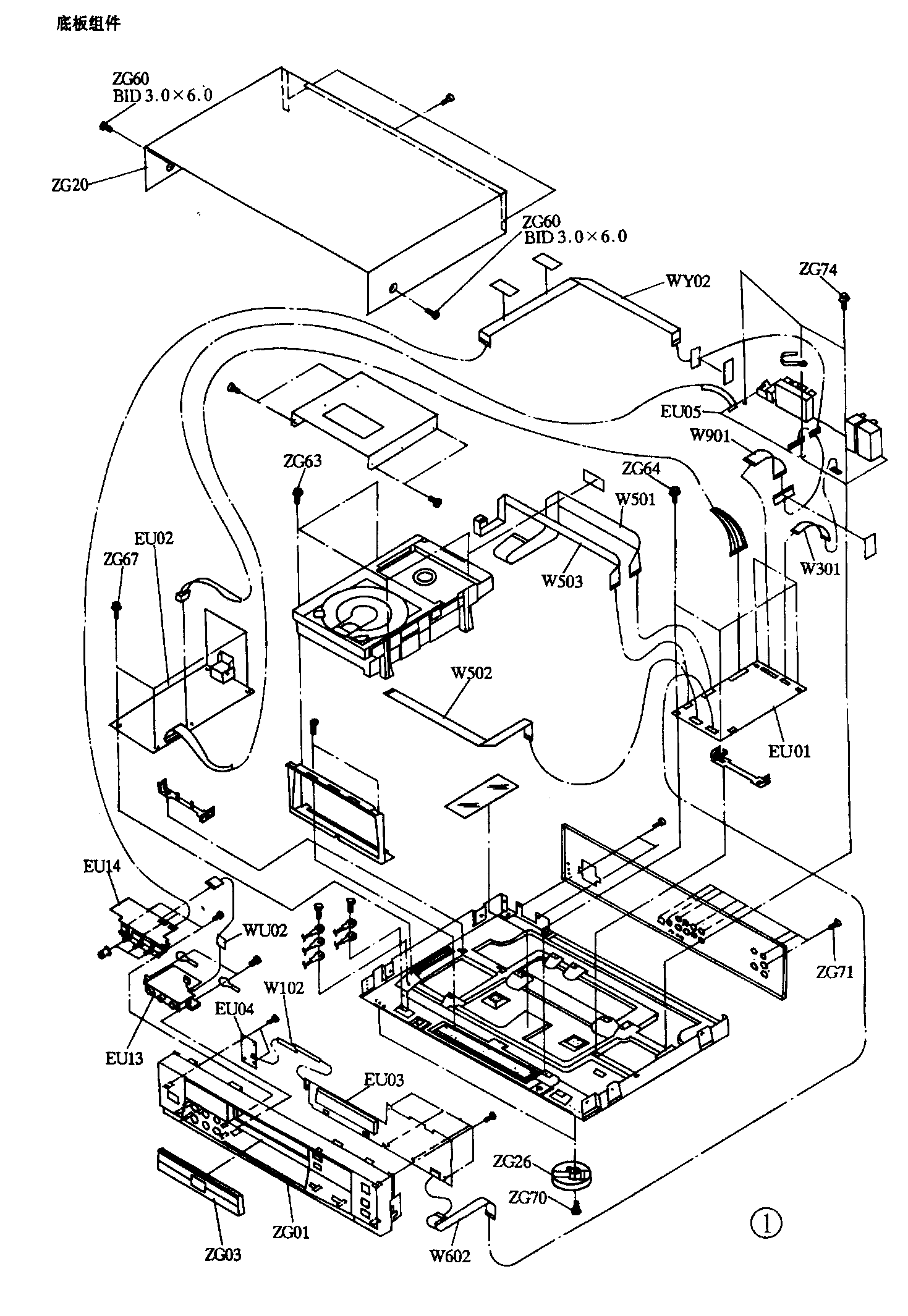

（蔡福江）SD－K330P双碟DVD播放机，是东芝公司新近投放市场的新产品。第6期主要介绍了该机的机械结构，本期给出SD－K330P的底板组件装配图，如图1所示。可参照此图，对底板组件进行拆卸，更换已失效的部件。同时给出整机电路框图，如图2所示。可根据图中各电路之间关系与信号走向，分析检查电路的故障部位。
底板组件名称：
W102—软性电缆（FFC，4P）
W301—软性电缆（FFC，13P）
W501—软性电缆（FFC，18P）
W502—软性电缆（FFC，6P）
W503—软性电缆（FFC，8P）
W602—软性电缆（FFC，13P）
W901—软性电缆（FFC，25P）
WU02—软性电缆（FFC，10P）
WY02—软性电缆（FFC，10P）
ZG01—前面板
ZG03—托盘板（4）
ZG20—顶盖（2）
ZG26—前脚组件
ZG60—螺丝钉
ZG63—螺丝钉
ZG64—螺丝钉
ZG67—螺丝钉
ZG70—螺丝钉
ZG71—螺丝钉
ZG74—螺丝钉
EU01—主PC板
EU02—电源PC板
EU03—前显示板
EU04—电源开关PC板
EU05—输出PC板
EU13—插座板
EU14—VR PC板
