一台长虹IC2591AV型25英寸彩电，在观看过程中屏幕突然一闪然后出现“三无”现象，仔细听有“吱吱”叫声。

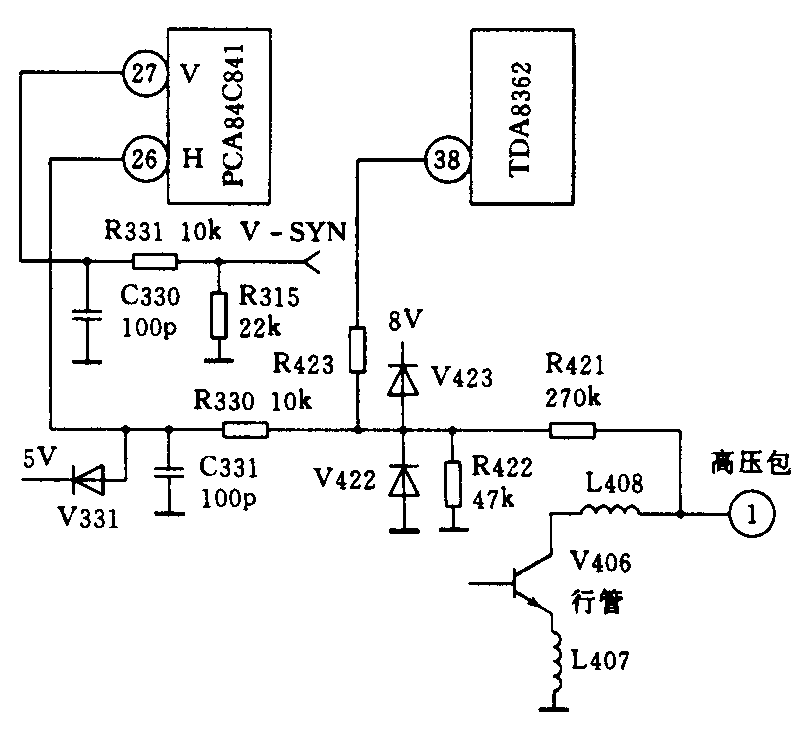

分析与检修：彩电“三无”多数是由电源故障或行扫描电路故障引起的，应首先检查这两部分电路。打开机壳准备测电压，忽然发现电阻R421有明显的烧坏痕迹，取下R421测其阻值仅有29Ω，而从图纸上看其阻值应为270kΩ。该电阻为行逆程脉冲提取电阻，该行脉冲分成两路，一路供CPU字符定位，另一路加到图像处理IC脚，为沙堡脉冲形成电路提供行反馈。由于行脉冲信号直接从高压包①脚提取，电压较高，估计后面还会有元件损坏。顺路查下去发现R422烧断，更换后通电试机有声音但无光栅。沙堡脉冲形成电路的行反馈是取自R421之后（见附图），因此估计是沙堡脉冲形成电路有问题。于是断开脚后通电试机，结果出现图像但图像左边不到边，右边有雾状重叠带，且无字符显示。继续检查发现V422烧断，用RU2代换并将脚焊好后通电试机出现正常图像，但此时仍无屏显。从屏显形成的原理分析可知屏显正常必须具备两个条件：第一，屏显形成电路必须正常；第二，屏显字符定位用的行同步信号和场同步信号必须正常。经检查字符形成电路没问题，又因为行脉冲电路已恢复正常，估计是场脉冲电路有问题。仔细查场脉冲电路，发现限流电阻R331（10kΩ）烧断，更换后，一切恢复正常！
小结：从检修过程来看，该机损坏的原因是由于瞬间电压过高，将R421烧坏变值，从而导致R422、V422等元件损坏，致使电视机出现“三无”现象。在电视检修中，当发现某一电阻严重变值时，要直接检查可能受影响的元件，这样可以迅速查出受损元件，少走弯路并能较快地排除机器故障。顺便提一句，R421损坏可能是这种机型的通病，本人在后来检修这种机型时发现后期生产的该型机器的R421已将原来的碳膜电阻换成了功率较大的金属膜电阻。（张景山）
