在大屏幕彩电中，为了满足多制式的要求，均用到了场频切换电路。该电路虽结构简单，但当其发生故障时，影响面是较大的。它将导致场扫描幅度、行中心位置、枕形失真校正等出现不正常。本文以松下TC－29 V30R型彩电场频切换电路（见附图）为例，介绍该电路的检修方法。

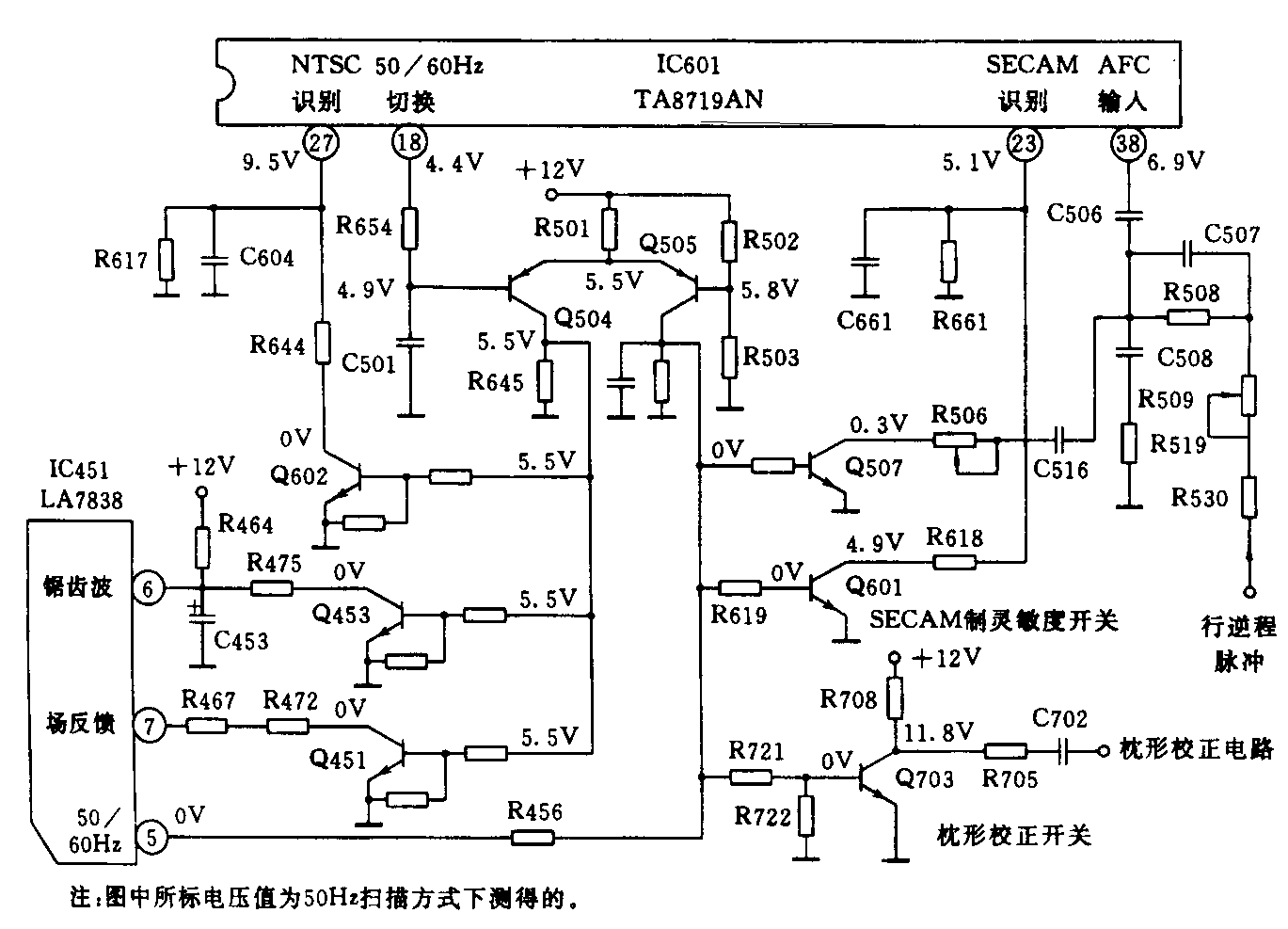

松下TC－29V30R型彩电场频切换电路如附图所示，图中IC601内部有一个计数器，它通过对全电视信号中每两个场同步脉冲之间包含的行同步脉冲个数进行计数，并根据计数的结果来确定场频是50Hz还是60Hz，最终反映到IC601输出的识别电压上。场频为50Hz时，识别电压为4.4V；场频为60Hz时，识别电压为7.4V。图中Q504、Q505为50Hz／60Hz触发控制管。R502、R503对12V供电电压进行分压，并将Q505基极上的电压钳位在5.8V。
当场频在50Hz扫描方式下时，IC601的输出4.4V电压，此时Q504饱和、Q505截止，即Q504集电极输出高电平、Q505集电极输出低电平。此时进一步分析可知：Q602饱和，R644经Q602的c－e极接地，使得IC601的NTSC制识别电路灵敏度下降；Q453也饱和，R475经Q453的c－e极接地，使得C453上的锯齿波电压振幅减小；IC451的⑤脚为0V低电平，场扫描锯齿波电流不增加；Q601截止，R618电阻不接地，IC601内的SECAM制识别功能正常；Q507截止，R506不接地，B506的行中心位置调节功能失效；Q703截止，使得枕形失真校正电路按50Hz方式校正。
当场频在60Hz扫描方式下时，IC601输出7.4V电压，此时Q504截止、Q505饱和，即Q504集电极输出低电平、Q505集电极输出高电平。此时同理进一步分析可知：Q602截止，NTSC制识别电路灵敏度提高；Q453截止，C453上的锯齿波电压幅度较50Hz方式时稍大些；IC451的⑤脚为6V高电平，场扫描锯齿波电流将较50Hz方式时增加20％，以获取正确的屏幕垂直尺寸；Q601饱和，使得IC601的SECAM制识别灵敏度降低；Q507饱和，使得IC601脚的AFC时间常数得到修正；Q703饱和，R705、C702通过Q703的c、e极接地，使得枕形失真校正电路按60Hz方式校正。
在实际维修中常常碰到以下故障现象：
（1）接收我国PAL-D制电视信号时，场幅正常；而在播放NTSC－M制信号时，场幅缩小20％。或者播放NTSC－M制信号时，场幅正常，而在接收PAL-D制电视信号时，场幅扩大20％。
（2）播放NTSC－M制信号时，行中心位置正确，而在接收PAL-D制电视信号时，行中心位置不正确，或者相反。
（3）播放NTSC－M制信号或接收PAL－D制电视信号时，出现枕形失真校正不到位。
检修上述故障时，应把重点放在IC601的上，检测其直流电压正确与否。若不正常且断开外部电路后仍不正常，则就是IC601集成块本身损坏；若正常则进一步测量Q504、Q505两管各极电压，从而判断它们是否处在各自的正常工作状态。当Q504、Q505均工作在正常状态时，上述第一种故障现象是IC451或R456损坏所致；第二种故障现象是Q507或其外围元件损坏所致；第三种故障现象是Q703或其外围元件损坏所致。（廖祝和）
