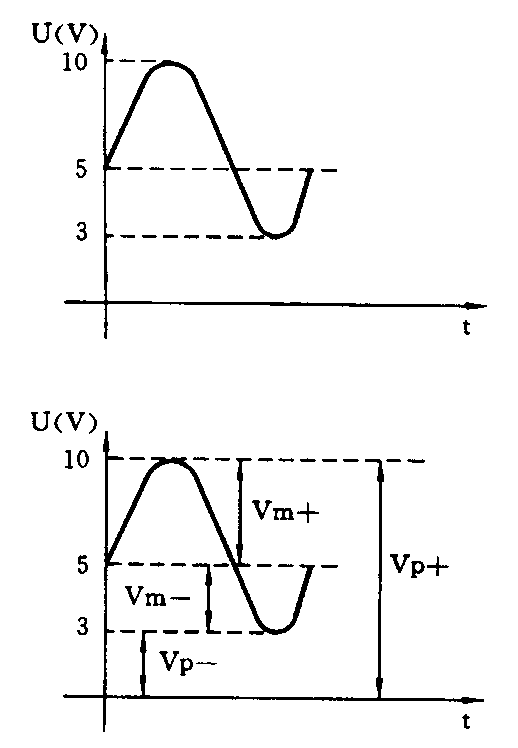

附图是某一交流信号在一个周期里的波形图。试问该交流信号的峰值和幅值各为多少？直流分量又为多少？
解答
该信号的正峰值为10V，负峰值为3V，正幅值为5V，负幅值为2V。直流分量为5V。
峰值指的是交流信号在一个周期内所能达到的最大值，通常用V\(_{p}\)表示。峰值有正、负之分，用Vp+和V\(_{p}\)-表示。
幅值指的是交流信号振幅的大小，通常用V\(_{m}\)表示，一般也有正、负之分，用Vm+和V\(_{m}\)-表示，如果信号是正弦（或余弦）波，显然Vm+＝V\(_{m}\)-。
那么，峰值和幅值有什么区别呢？从图上可以看出，主要是计算的标准不一样。峰值是从0V开始计算的，而幅值则是从直流分量（V\(_{0}\)）开始计算的，因此，峰值包含了直流的成分，而幅值则不包含。
我们在分析具体电路问题时，要根据不同的需要合理地利用峰值和幅值这两个参数。比如说，在确定三极管的极限参数时，我们就要根据电路设计的最大峰值输出电压来决定三极管的最大反向击穿电压V\(_{（BR）ceo}\)，因为三极管是工作在交、直流信号叠加的状态之下的，必须将这两个因素都考虑到才能保证参数选择的合理与安全。又比如我们经常说的放大器的最大输入电压，则不用考虑直流分量（直流分量将被耦合电路滤去），指的是输入信号的最大幅值电压。（孙斌）
