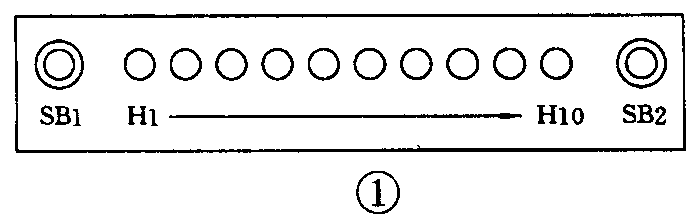

踢足球是青少年非常喜爱的一项体育运动。本文介绍的这种电子游戏，可以模拟足球比赛，它由对攻双方及裁判共3人组成，看谁先将足球攻入对方大门。比赛开始时，在各自大门口（外形见图1）各有一个发光管，发红色光的代表红方，发绿色光的代表绿方。如果哪一方的发光管颜色被对方发光管颜色所代替，即表明对方已将足球攻入大门了。
1．电路原理

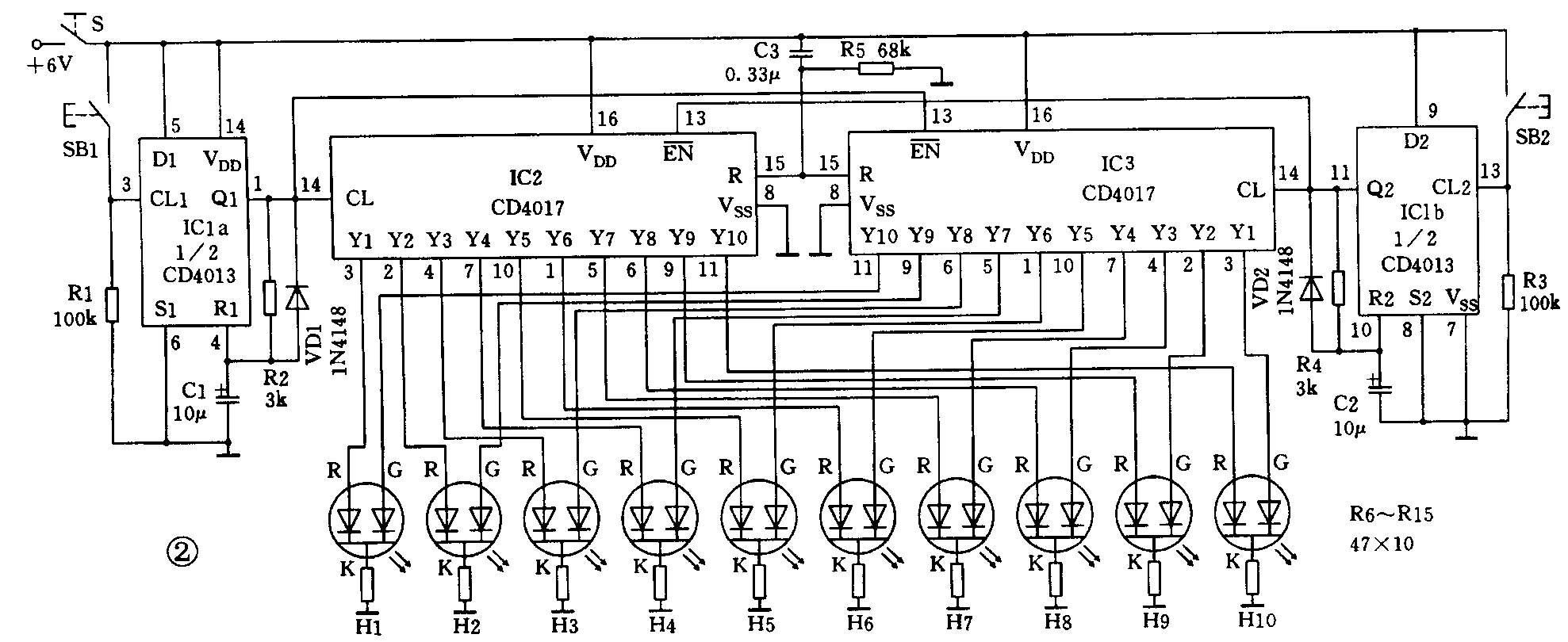

该装置的电路如图2所示。IC2、IC3是两片十进制计数器CD4017，它的10个输出端Y1～Y10分别接到H1～H10的R、G极。比赛场上足球只有一个，所以H1～H10用10只三色变色发光二极管表示。当R极为高电平时，管子发红色光，代表红方。当G极为高电平时，管子发绿色光，代表绿方。当R、G极同时为高电平时，管子发橙色光。CD4017电路有CL触发计数端（高电平有效），有EN—使能端，当计数脉冲从CL端输入时，EN—端必须接低电平才有效，否则不予计数。CD4017在CL端输入脉冲的作用下，Y1～Y10依次为高电平，相对的输出端使H1～H10发光。
IC1是一片双D触发器CD4013，构成两个单稳态电路。设置两个单稳电路有两个作用：一是按钮闭合时，其触点易产生抖动现象，一般按一次按键为10～15ms，图中两个单稳的延迟时间为20ms，保证了按一下按钮，只发出一个控制信号，不会产生误触发。二是按下按钮时，其Q端为高电平，在Q高电平延迟时间内（Q端均接至对方的EN—端），使对方按下按钮无效，亦是阻挡了对方的进攻。二极管VD1、VD2的作用是当Q端回复为低电平时，Q端的高电平通过二极管快速放电，为下次再按按钮作好准备。图3是裁判用的蜂鸣声电路。
游戏过程如下：合上电源开关S后，＋6V电压经C3、R5微分产生一正尖峰脉冲作用于IC2、IC3的复位端R，迫使它们清零，则Y1端均为高电平，H1发红光，H10发绿光，裁判按一下SB3按钮，晶体管导通，蜂鸣器HA发声，表示比赛正式开始。红方和绿方可看谁抢先按下各自按钮SB1、SB2，如果是红方抢先一步，则IC2获得一个触发脉冲，Y2为高电平，H2发红光（H1熄灭），表示红方向前进了一步。与此同时，Q1端的高电平使IC3的EN—端亦为高电平，锁住按SB2所输入的计数脉冲，H10仍为绿光；反之亦然。如果双方同时按下按钮，且僵持不放，灯光也不再向前移动一步，裁判则按SB3，HA发声以示警告，双方再重新开始对攻。如果有某只发光管发出橙色光（即G、R均为高电平），裁判亦按SB3，HA发声，表示这是合理冲撞。此时按SB3时间可稍长一些，与前次有所区别。待到一方的发光管颜色（如H1或H10）被对方的发光管颜色代替，例如H1红光变成绿光，则表示绿方已将足球攻入红方大门，赢了这场足球比赛。裁判可使HA的发声时间更长一些，以示庆贺。若要再比赛，可打开S后再合上即可。
2．元器件选择与制作
H1～H10选用三色变色发光二极管IEF302。图2电源选用5号电池串联组成。图3电路电源选用A23型12V电池。VT选用8050型小型塑料NPN硅晶体管，β＞90。SB1～SB3选用CS－316型按钮开关。HA选用KS－2型蜂鸣器。

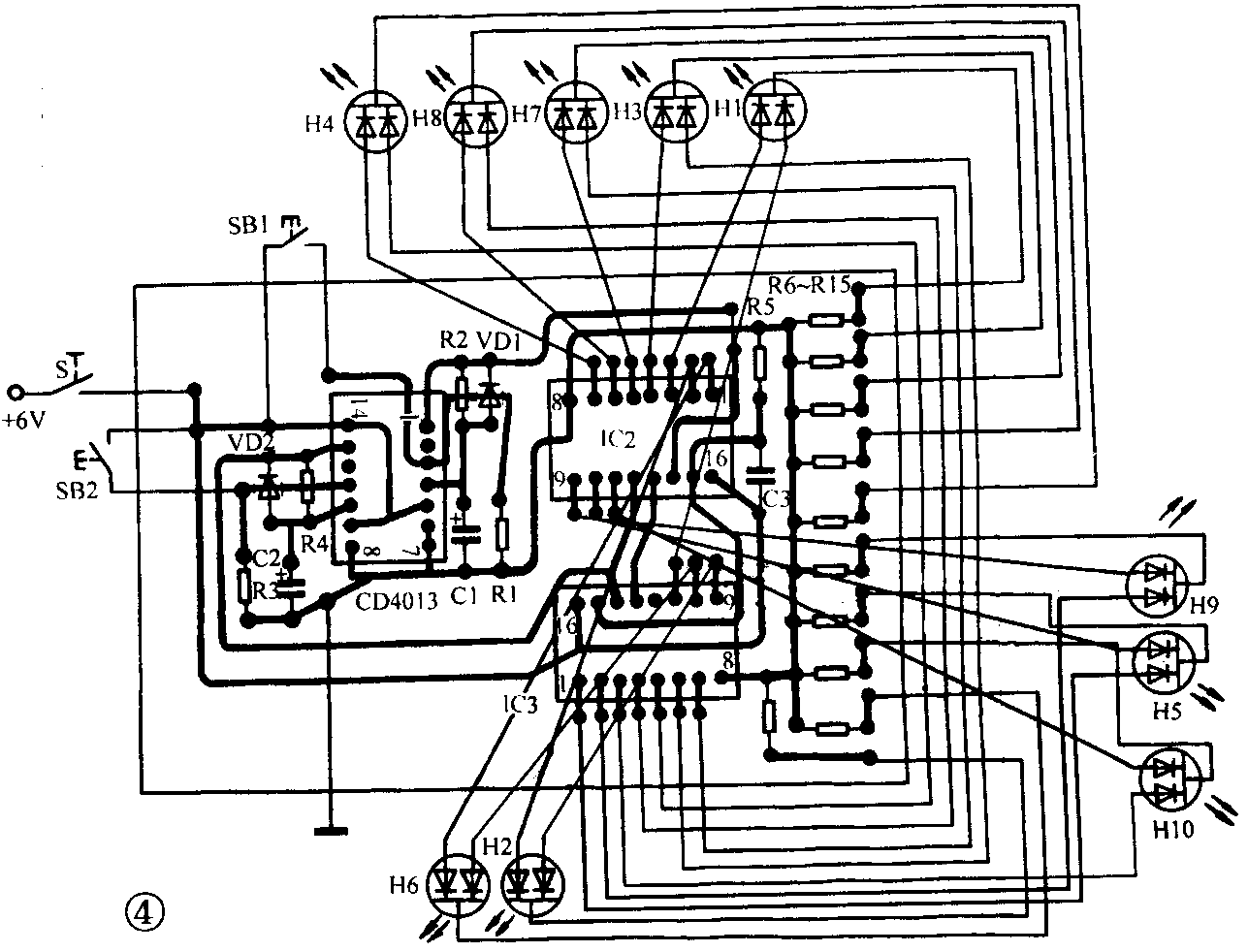

图4是该电路印制板。IC1～IC3系CMOS电路，焊接时须使电烙铁有良好接地，以免损坏集成块。将印制板装进用三合板制成的小盒内（见图1），长度可自行决定，若使用不方便，亦可将SB1、SB2用导线引到盒外。图3电路直接搭焊装在另一小盒内。该电路无需调试即可正常工作。（苏成富）
