本文介绍的小仪器可以对一节电池的状态进行快速检测，把不能用的电池挑出去，也可以装在电路中对使用中的电池随时进行监测。电路所用元件少，成本低，制作容易。
1．电池是我们生活中常用的消耗品。组成电源的可能有两个、四个或更多的电池，其中只要有一个坏了，收录或手电筒就不能使用。把它们全部扔掉不仅浪费而且还会对环境造成污染。

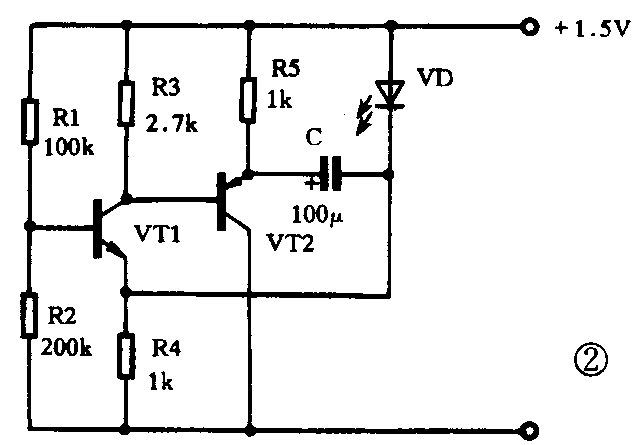

2．这是电池状态指示器的电原理图。共用了5只电阻器、1只电解电容器、2只三极管、1只发光二极管。

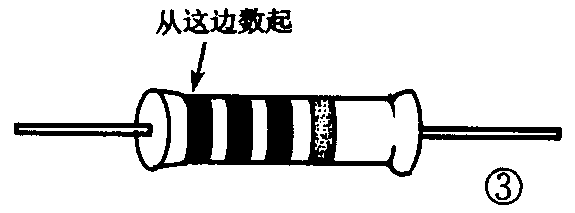

3．电阻器全部使用的是1／8W碳膜电阻器，R1为100kΩ（色环是棕、黑、黄、金）；R2为200kΩ（色环是红、黑、黄、金）；R3为2.7kΩ（色环是红、紫、红、金）；R4和R5都是1kΩ（色环是棕、黑、红、金）。识别电阻器上的色环要从靠边的一头数起。

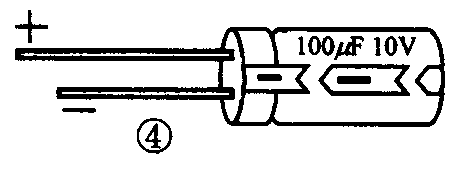

4．电容器为100μF／10V电解电容器，电解电容器上都会标出它的负极端。

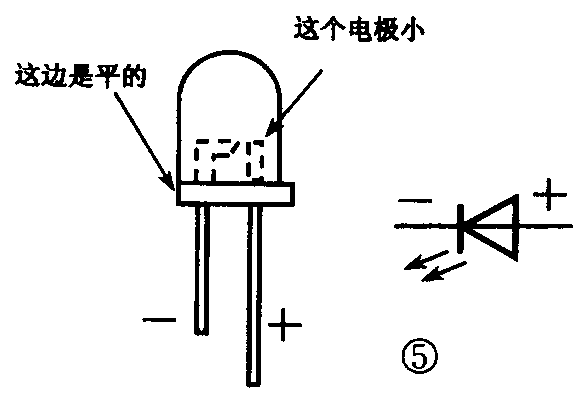

5. 发光二极管为Φ5的红色发光二极管，要仔细认清它的正负极性。

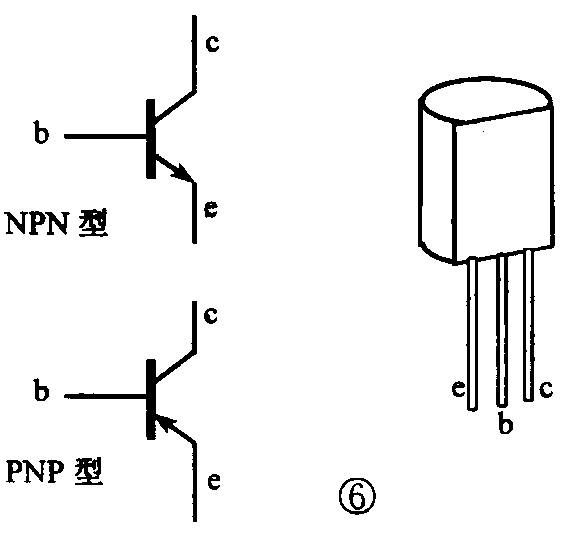

6．VT1为9014等型号的NPN型三极管；VT2为9015等型号的PNP型三极管。这两类三极管不能混淆。使用时要分清它们的三个电极。
7. 由于电路板比较简单，可以用小刀来自己刻制。制作时小心不要伤着手。电路板刻好后用细砂纸将铜箔打磨干净，然后涂上松香助焊剂。
8. 这是它的电路板安装图。为了避免打孔，元器件也可以直接焊在电路板的铜箔上。

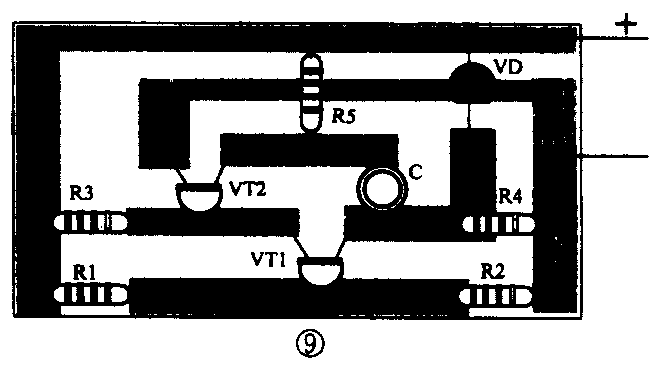

9．对照电原理图并参考这个电路板实物图，依次将电组器、电容器、三极管、发光二极管焊在电路板上。所有元器件的引线在安装前都应进行镀锡处理，这样才能保证焊接的可靠性。

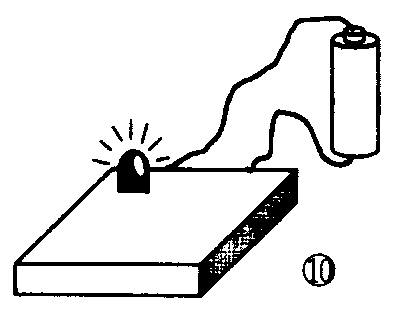

10．做好的电路板装在一个小盒中，让发光二极管露在外面。使用这个装置检测新电池时由于新电池的电压较高，发光二极管闪亮的速度就快；如果是旧电池电压较低时，发光二极管闪亮的速度就慢，电压过低时发光二极管就不亮。由此来判断电池的新旧程度。
改变电阻器R3的阻值，可以改变发光二极管的闪亮速度和启辉点电压。（周海）
