随着电子产品与家用电器深入到家庭，需要时间控制的产品也日益增多。例如定时开关的收音机、咖啡机、风扇、小烤炉、厨房的消毒碗柜、洗碗机、健身机的限时器、微波炉的定时器等等。此外，工业及医用领域也有许多应用。本文介绍一些有代表性、便于应用、价格低廉的计时类IC，也许在您的新产品开发中可以用到它们，从而大大简化您的设计工作。
此类IC均以COMS工艺制作，共同的特点是功耗极低，静态电流低至5μA，工作电压从1.3V到5V，一般有两个输出端口可直接驱动其它IC、可控硅或三极管，用于控制应用，同时专门有一个驱动蜂鸣器端口。

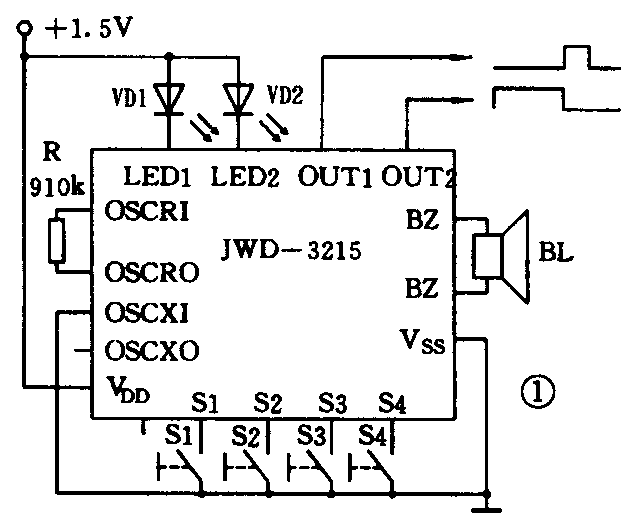

一、无显示4段定时IC（应用电路见图1）

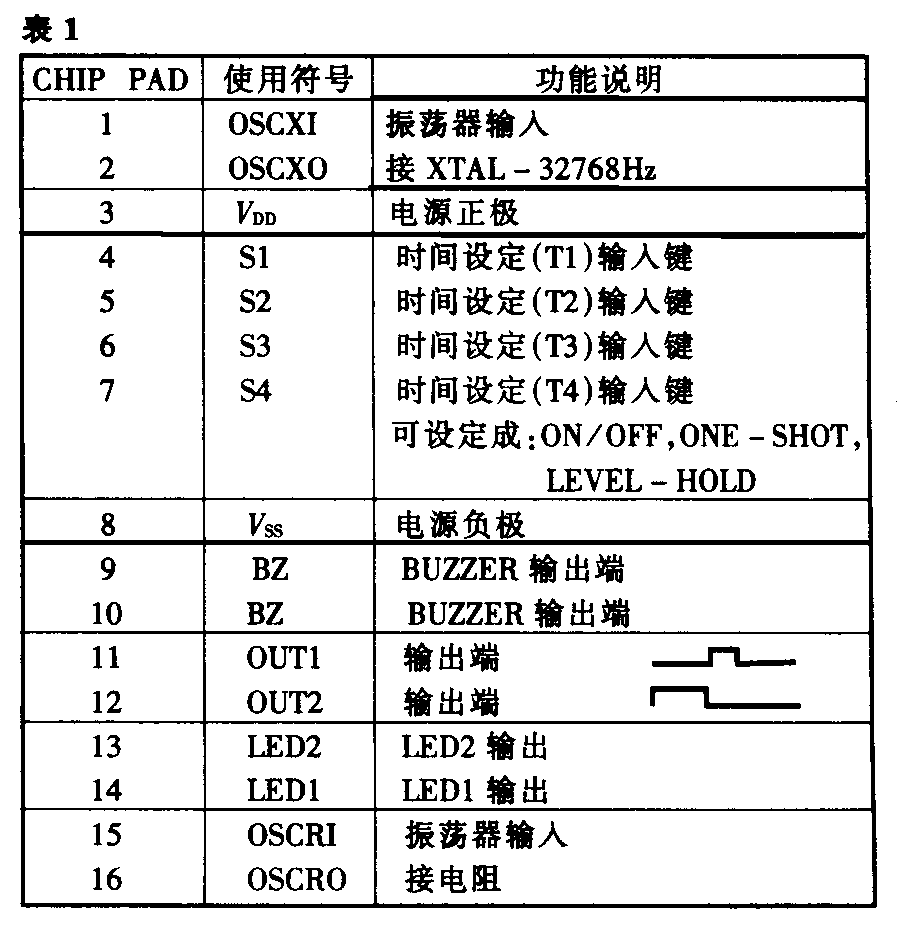

本电路非常适合要求单一几段定时、无需显示而追求低成本的场合，目前大量应用在消毒碗柜、洗碗机中。将振荡晶体改成电阻，极低的成本与极小的体积是传统机械定时器所不能比拟的。同时4段定时的时间及输入、输出形式均可在出厂前掩膜设定。目前有3、5、30、60分钟格式的4段成品IC。主要管脚的参数及输出形式见表1。LED1在设定时间时闪一下（250ms）：计时过程中每5种闪亮一次；计时时间到时，VD1与VD2对闪（1Hz）。
二、倒计时类IC
片内自带有LCD显示驱动电路，显示可以是分、秒或时、分，LCD的位数有3～4位。其应用在要求随时设定定时时间的场合，灵活、精确设定可至秒位。典型应用见图2～图6。

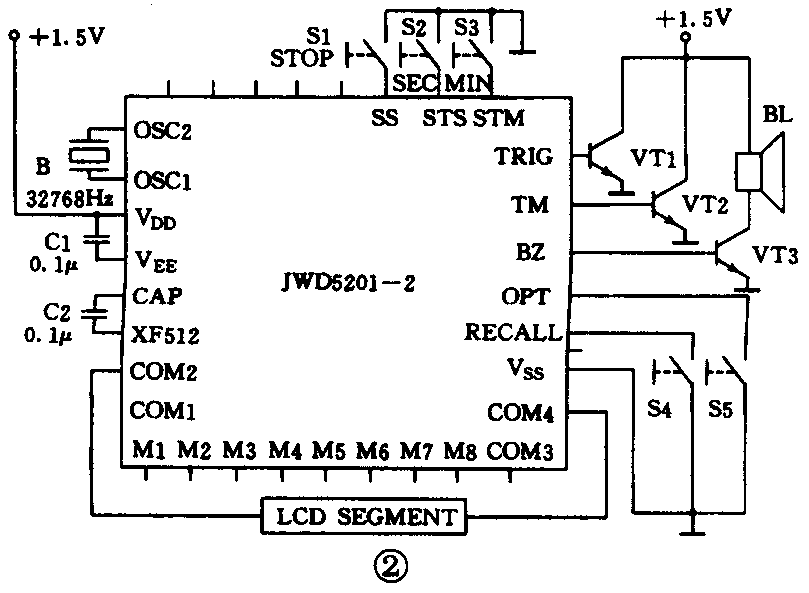

图2为三键式4位LCD显示倒计时IC。可正计时，还带有计时结束返回前次设定值的所谓RECALL功能，最大99分99秒、最小1秒。主要输出格式见表2。此类IC比较突出的应用是在医疗保健方面，嵌入家用保健、治疗仪中，随意设定治疗的时间。按键少、设定方便，面板亦显示得简捷。

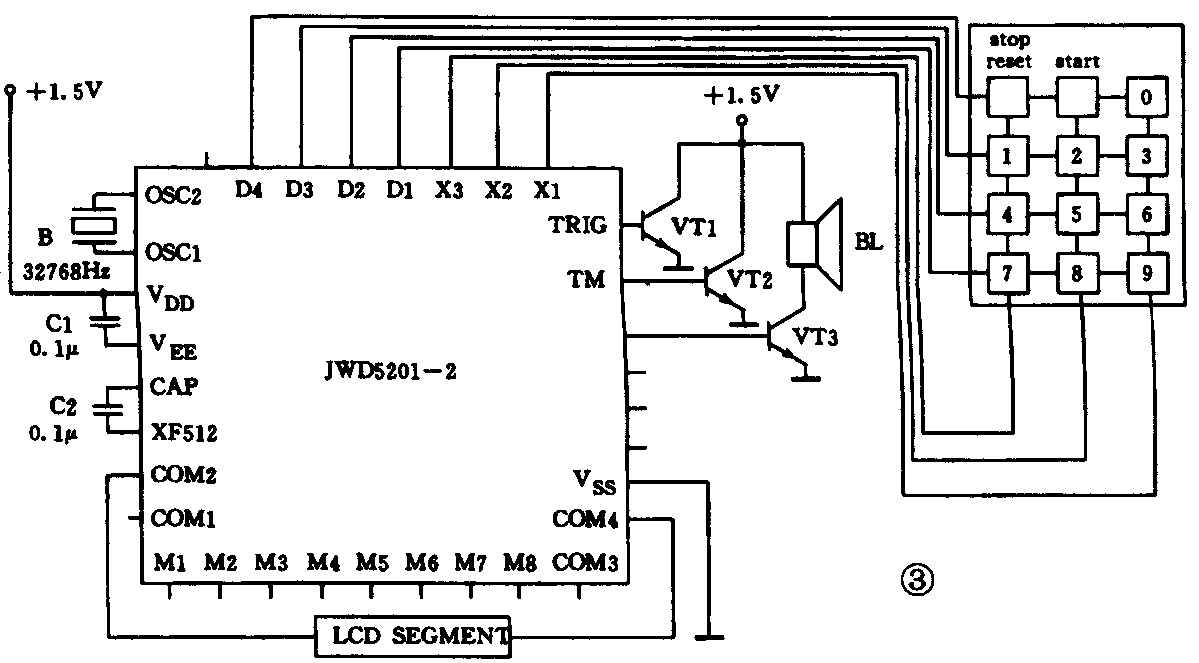

图3为12键式4位LCD显示IC。主要是输入键细分，其它功能同图2。此类IC在玩具及单一计时产品设计方面应用广泛。

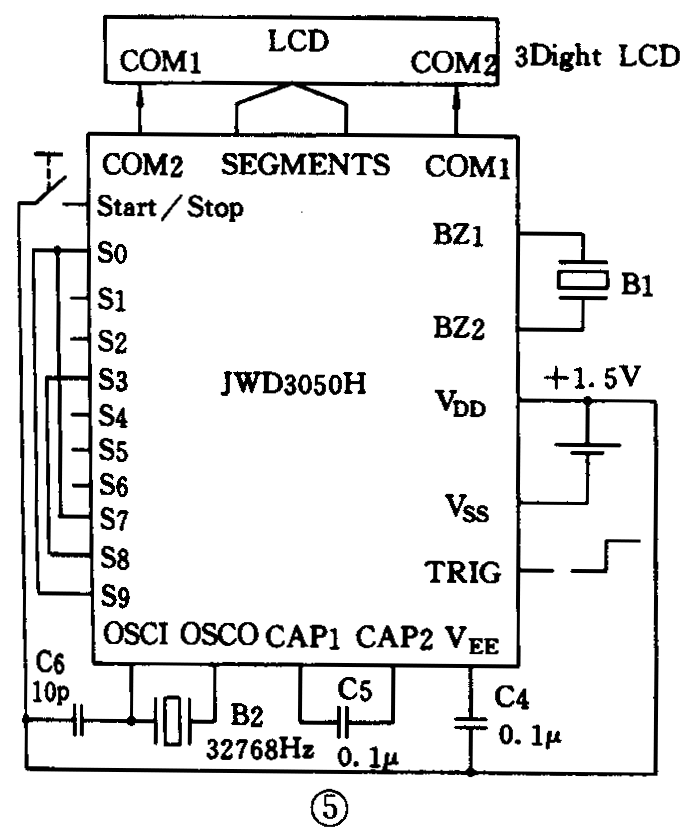

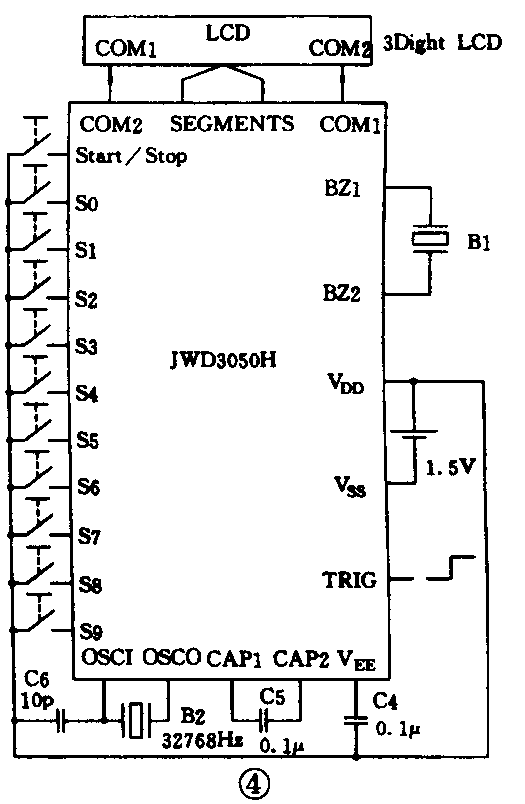

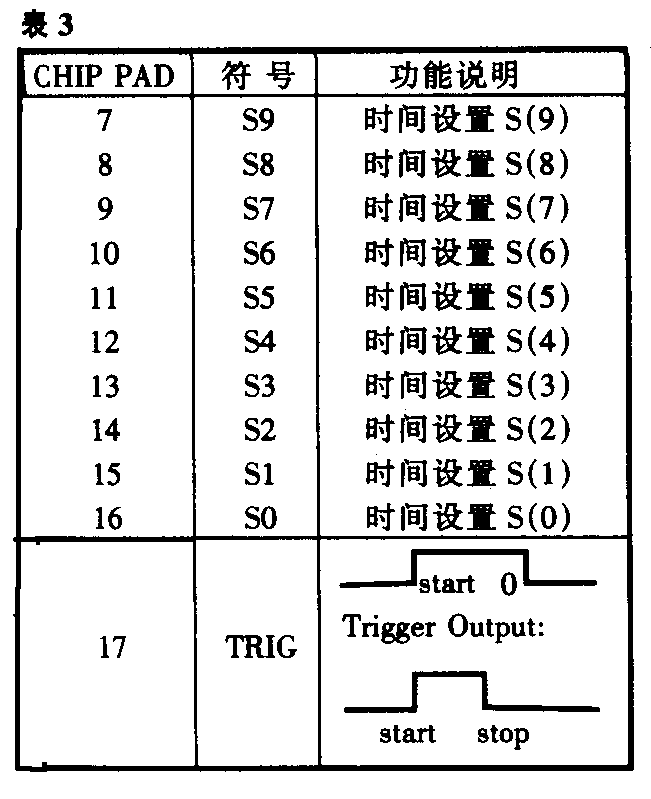

图4为可固定计时也可一般计时的IC。3位LCD显示、最大999分钟，最小1分钟。秒的显示只能体现在“S”上。固定计时的接法见图5，该例为固定30分钟接法。管脚特征见表3。其优点在于固定计时的时间可由用户自己设定。在许多应用场合，要求每次按一个键就固定运行一段时间，而该时间又不一定是厂家提供的。此IC就恰好在这一点上给客户提供了方便。
图6为24小时倒计时IC。它也可以正计时，还可以循环。倒计时可在24小时内任意设定，正计时只能24小时为一周期循环。这主要是用在要求计时时间长，设定时间随意的场合，平时还可以用于一般的时间显示。
三、时钟类定时器（应用电路见图7）
此IC内置了LED显示驱动电路，可正常12／24小时制计时，亦可选择分秒显示，并有2小时定时及闹醒鸣响输出控制，4位LED显示。用市电整流供电，并以50Hz或60Hz工频作为计时基准，有停电备份电池组。此IC已在许多家电产品中应用。近来随着厂家提供软封装廉价IC，成本可大大下降。
