彩电大都采用单枪三束自会聚管，由于显像管荧屏的曲率半径与电子束的偏转半径不相等，使电子束在扫描过程中的线速度不均匀，特别是在荧光屏四角的位置，线速度最大，从而使光栅产生枕形失真（如图1所示）。为了减小这种失真，自会聚管往往采用特殊的偏转线圈产生特殊的偏转磁场来弥补，这种弥补在小屏幕彩电中，效果不错，但在大屏幕彩电中则不尽人意。因此大屏幕彩电常需完善的枕校电路来校正枕形失真，即用场频抛物波调制行偏转电流（如图2所示），使得电子在屏幕中部扫描时，行偏转电流的幅度相对增大，使屏幕中部光栅向左右方向拉出一些，从而使水平枕形失真得到校正，而垂直枕形失真往往很小，一般无需校正。

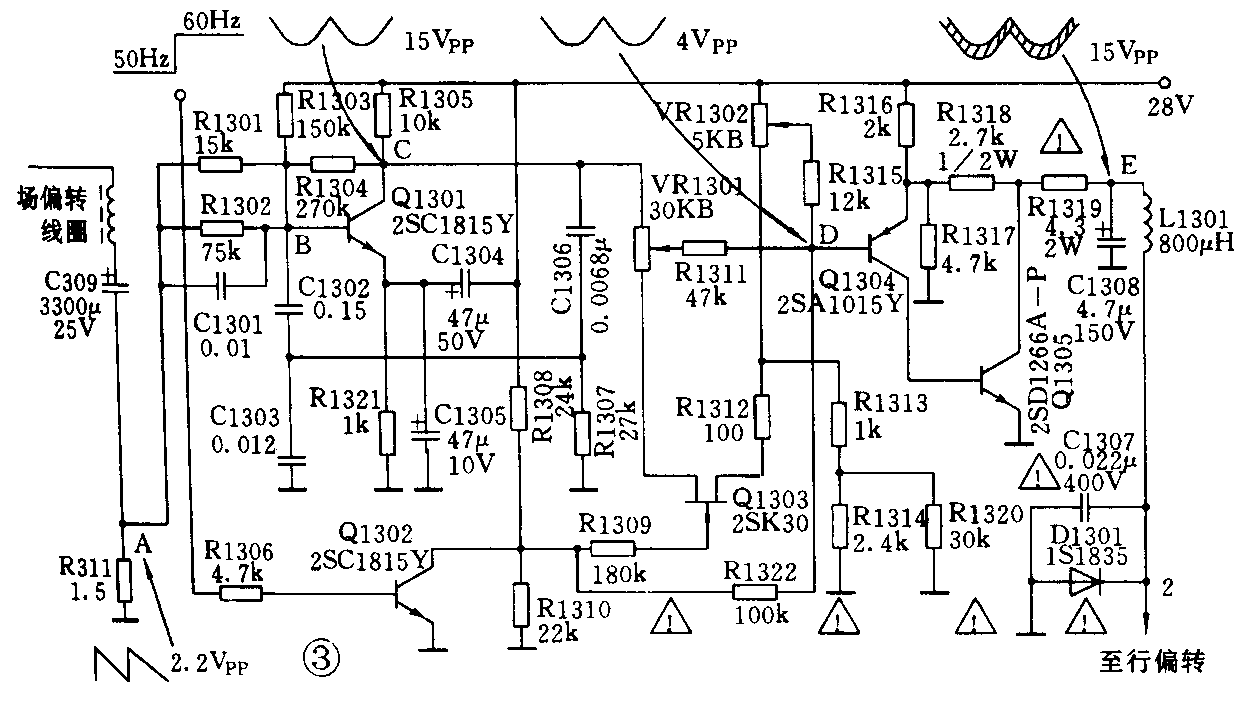

康力CE－7468、CE-7168和CE-7428等系列大屏幕彩电枕校电路如图3所示，它由抛物波整形电路、枕校输出电路及P／N校正量切换电路所组成，该电路结构合理，效果理想。下面笔者分别就其工作原理与故障检修方法予以分析。
1．工作原理
图3中，Q1301及其周边元件构成抛物波整形电路，其任务是形成和放大抛物波。来自场偏转线圈输出端的2.2Vpp锯齿波电流（A点波形）经R1301、R1302和C1301送到Q1301的基极，在这一级中由于C1304、C1305的积分作用及C1306、C1302、C1303的反馈作用使得送来的锯齿波被转化成0.4Vpp的抛物波，并经Q1301放大，由集电极输出15Vpp的下凹抛物波（C点波形），经校正量调节电阻VR1301调节后送到Q1304的基极。
Q1304和Q1305构成枕校输出放大电路，由Q1301集电极送来的4Vpp下凹抛物波（D点波形）经Q1304和Q1305放大后，在C1308上形成15Vpp下凹场频抛物波（E点波形），经L1301送入行偏转线圈，调制行扫描电流，达到枕校目的。
Q1302、Q1303构成P／N校正量切换电路，在50Hz PAL制方式下，所需的校正量一般要小一些，而在60Hz NTSC方式下所需的校正量则要大一些，为了使机器在不同接收方式下均能获得满意的校正量，故设此切换电路，该电路工作原理为：当接收50Hz PAL节目时，Q1302截止，其集电极电压约为12V，使得Q1303饱和导通，相当于在VR1301下端与地之间接了一个等效分压电阻，从而使VR1301中点输出的场频抛物波电压下降。当接收60Hz NTSC节目时，Q1302饱和，Q1303截止，相当于VR1301下端悬空，其中点输出的场频抛物波电压上升，使得校正量得以提高。
顺便指出：在该电路中，VR1302为行幅宽度调节电阻，调整它时可以改变Q1304、Q1305的工作点，从而改变C1308上的平均直流电压，也就是改变水平光栅幅度的大小，实践证明，调节该电阻时对枕校也有一定的影响；L1301为行频扼流电感，它通场频而阻行频，能让场频抛物波进入行偏转线圈，却阻止行频电流流入枕校电路。
2．故障分析
康力彩电枕校电路各管工作电压、重要点的dB值如附表所示。关键点的波形图分别如图3中所示，了解这些参数，对指导检修很有意义。
实践证明，枕校电路引起的故障一般有3类：一为行福不足，屏幕两边各有一块月牙形暗区，这种现象常为枕校电路不起作用或补偿量严重不足而引起；第二类为行幅变宽，边缘图像沿四角方向拉长，这种现象常为枕校电路输出级电流变大而引起；第三类为光栅产生桶形失真，这种现象常为补偿过头而引起。
3.维修实例
故障1：行幅严重变小，左右两边各有一大块月牙形暗区。
用万用表dB挡分别测C、D和E点的脉冲dB值，发现C、D两点的dB值正常，而测E点时指针不偏转，说明E点无场频抛物波存在，进一步测Q1305集电极dB值，约10dB（正常），怀疑R1319断路，拆下测量，果然如此，更换后，故障排除。
故障2：行幅变小，左右两边各有一小块月牙形暗区。
因暗区面积小，故先调节VR1301和VR1302，无法消除故障。测E点dB值，指针不动，再测D点亦不动，接着测C点，还是不动，说明Q1301根本没有输出场频抛物波。测Q1301各极工作点，发现Ub＝Ue＝0.15V，Uc=21V，由此判断Q1301已损坏，拆下测量，be果然击穿，更换后故障排除。
故障3：行幅过大，屏幕边缘图像沿四角方向拉长。
用万用表dB挡测E点dB值，指针只有微微偏转，再测D点的dB值，基本正常，说明故障在D点后面的电路中。测Q1305的工作电压，发现bc均为负压，这说明行锯齿波已进入了枕校电路，重点检查Q1305的输出路径，经检查发现L1301表面已严重烧糊，测其阻值不足0.1Ω（正常应为0.5Ω左右），说明其内部已烧焦短路，用一820μH的大电流电感替代后故障排除。
故障4：光栅产生了水平桶形失真，接收彩条信号时，可以发现边缘彩条的上下两头明显向里挤进。
这是一种过补偿现象，一般应减小补偿量。先调节VR1301，桶形失真虽有所减小，但不能排除，说明故障并非调节不当引起。将VR1301复原，接着测量E、D和C点的dB值，基本正常，测量各管工作点也基本正常，用示波器观测C点波形，发现其峰峰值已达到了23V（正常应为15V），再观测A点波形却正常，由此判断故障应在Q1301及其周围元件上，特别值得怀疑的是其周围的几只电容，逐一检查，发现C1305失效（无容量），更换后故障排除。
故障5：现象同上。
桶形失真是因补偿量过大引起，产生这种故障时，光靠测量C、D、E三点dB值难以发现故障所在，此时若使用波形观测法从前至后进行检查，往往十分有效。先用示波器观测C点波形，正常，说明Q1301这一级无问题，再观测D点波形，发现其峰峰值已达到6V（正常为4V），从而说明故障产生在C、D之间的电路（含Q1302和Q1303），先测Q1302各极电压，均为0V，拆下Q1302测量，证实其ce已击穿，更换后故障排除。由于Q1302击穿，使得Q1303截止，从而使P方式下的校正量变成了N方式下的校正量，产生了上述故障现象。
故障6：屏幕四角的图像向外拉长，左右边缘的竖条呈现弧形。
先测C、D、E三点的dB值，只有E点不正常，约为17dB，远大于正常值（正常值为10dB），说明故障发生在枕校输出电路，再测Q1305集电极电压只有5V左右，而Q1304各极电压基本正常，查Q1305，无问题，沿其输出路径查R1309，正常，再查C1308，发现已无容量，更换后，故障排除。（王忠诚）
