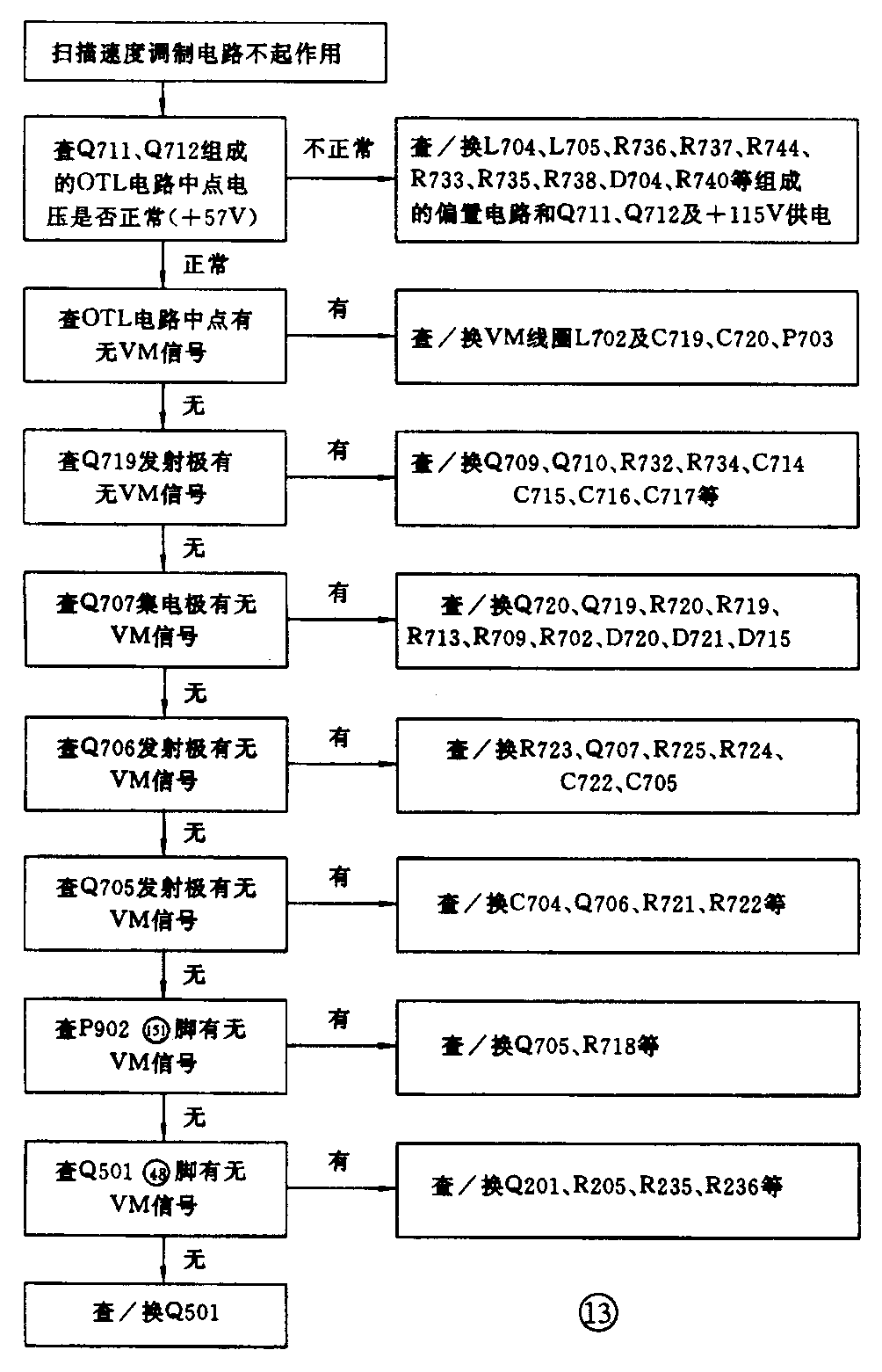

13．扫描速度调制电路不起作用故障检修方法
NC－6机心的扫描速度调制电路主要由两部分组成，一部分是Q501内的VM信号产生电路，另一部分为由分立元件组成的VM输出级电路。很显然，若VM电路不起作用，应检查上述两部分电路。图13为该故障检修程序。

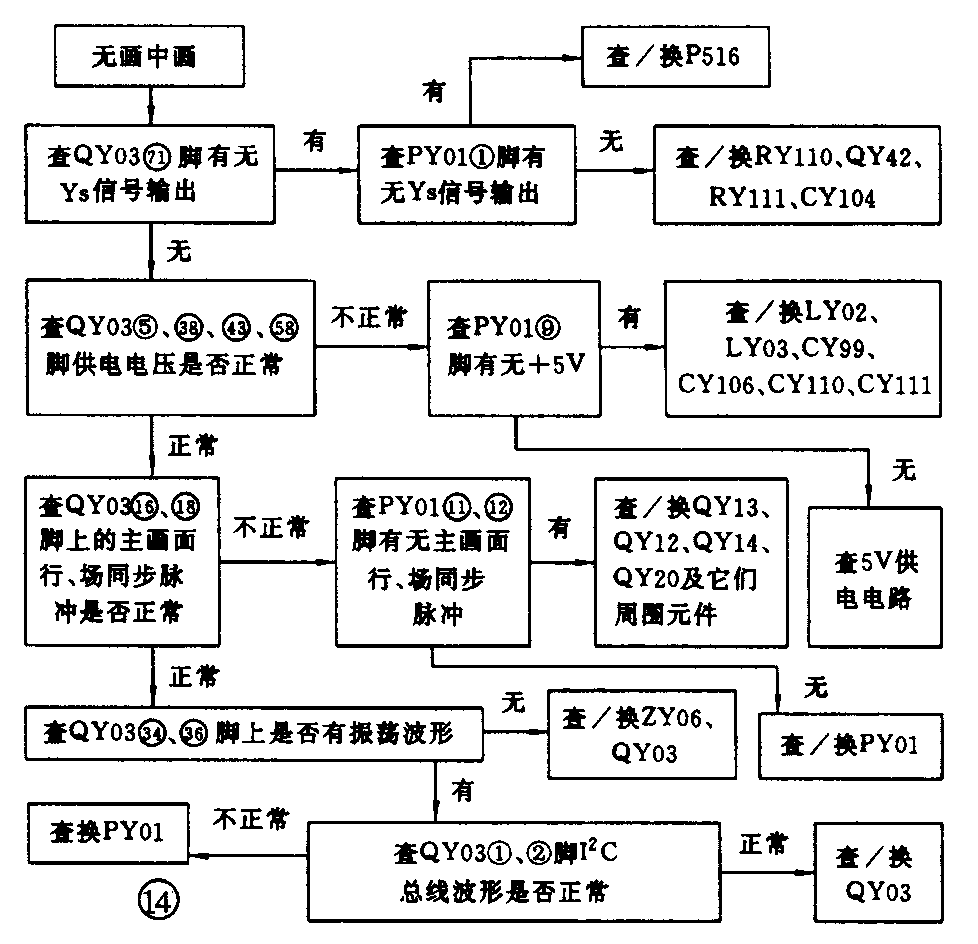

14．无画中画故障检修方法
无画中画故障是指屏幕上既无子画面边框显示，也无子画面图像显示，仅有子画面字符显示。
NC－6机心的画中画电路由小信号处理集成块QY01（μPC1830GT）、子画面控制电路QY03（TC9083F）、SECAM解码电路QY05（TA8765N）和1H基带延迟线QY06（TA8776N组成。在检修该故障时，既要检查画中画电路组件正常工作的外部条件（如I\(^{2}\)C总线、电源供电、主画面行／场同步信号、视频信号输入）是否正常，也要查画中画电路本身是否正常。图14为NC－6机心无画中画故障检修程序。

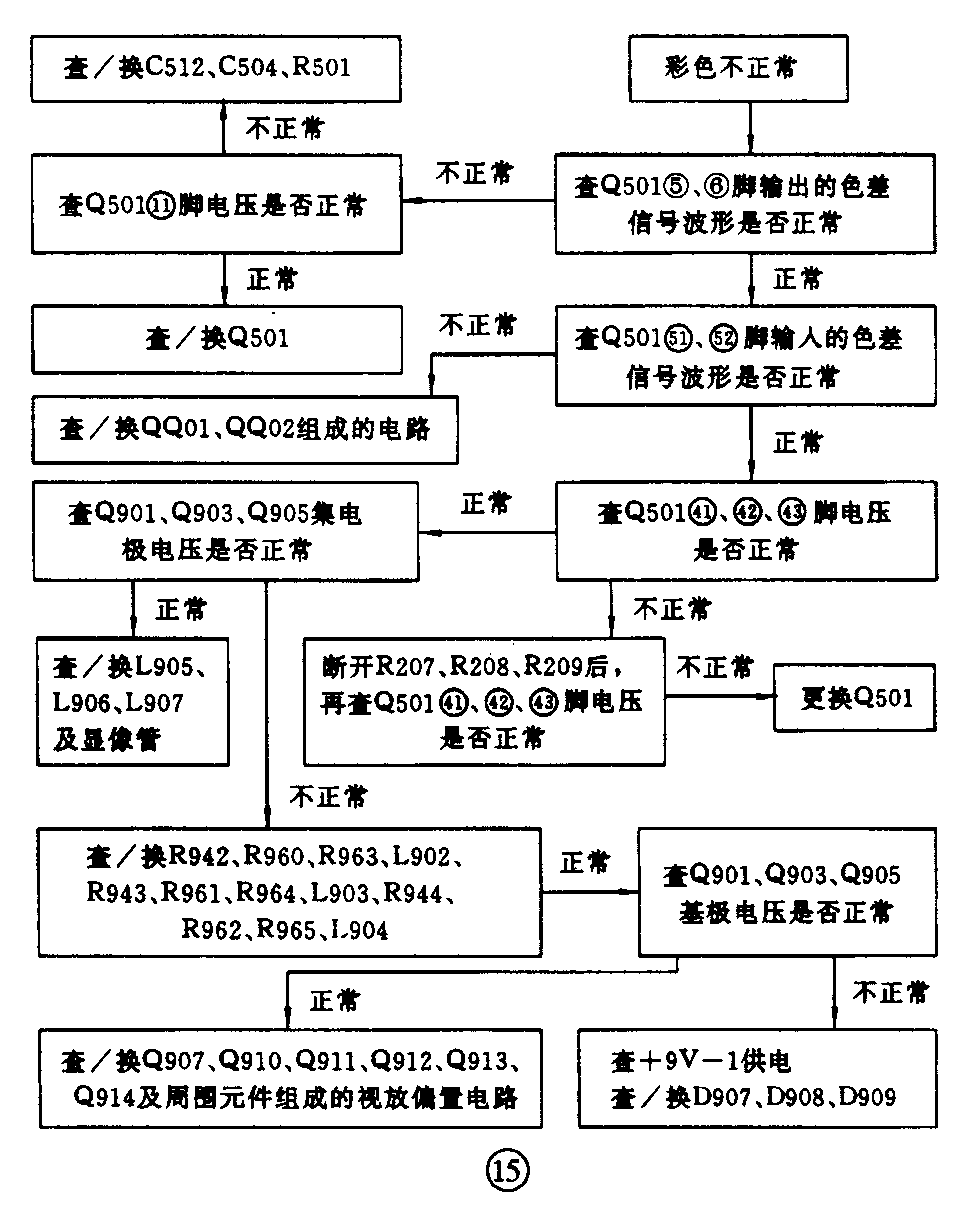

15．彩色不正常故障检修法
彩色不正常是指电视机黑白图像正常，有彩色，但彩色出现偏色、缺色或爬行等不正常现象。彩色不正常的原因在色度信号处理电路、矩阵电路、视频电路和显像管，其检修程序如图15所示。

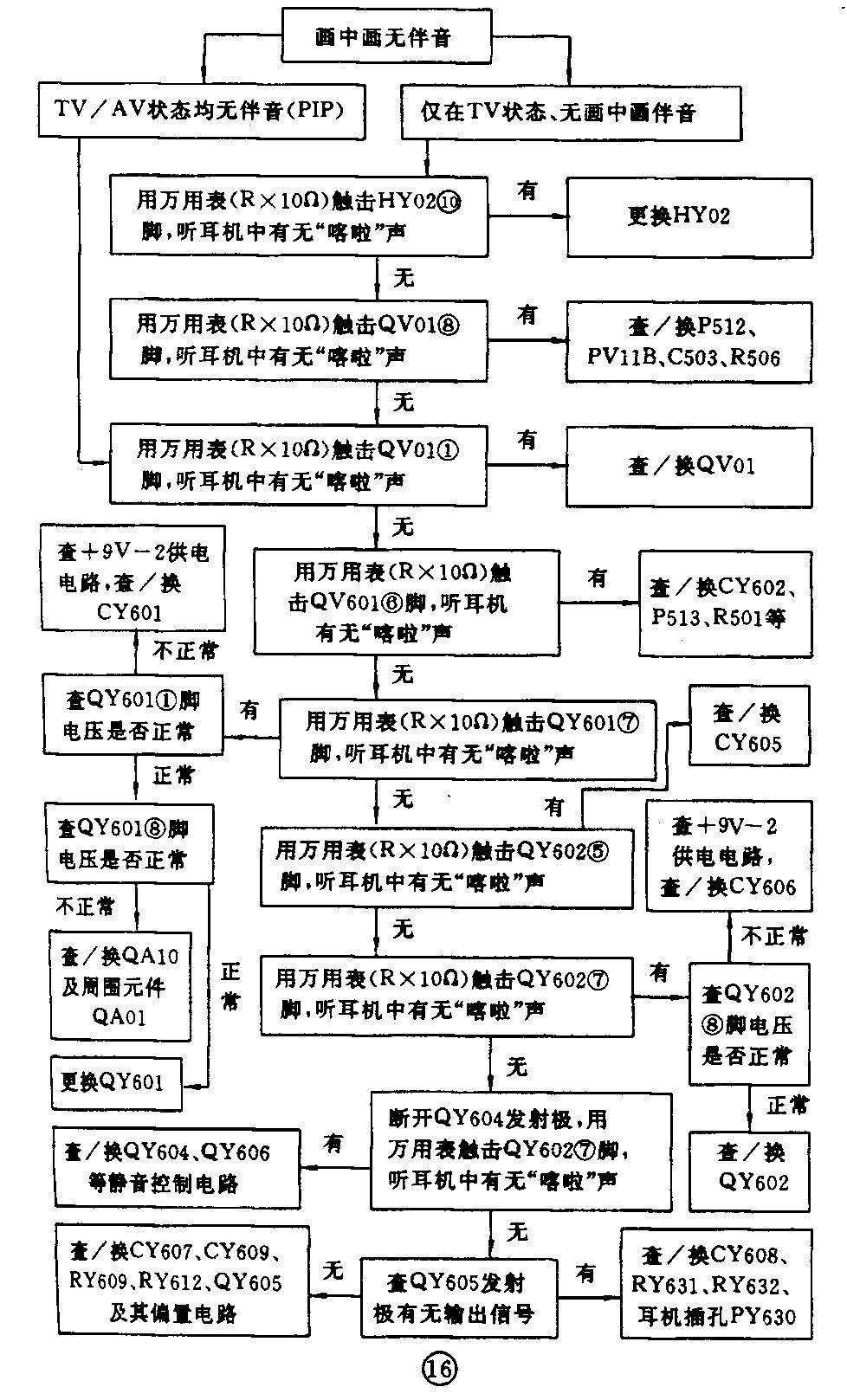

16．画中画无伴音故障检修方法
NC－6机心中具备画中画伴音输出功能。射频电视信号，经副高频头HY02的高、中频处理后，从HY02的⑩脚直接输出音频信号，通过QV01的TV／AV切换及QY601、QY602放大，最后推动耳机发出声音。所以，出现画中画无伴音故障时，主要检查上述电路，其检修程序如图16所示。

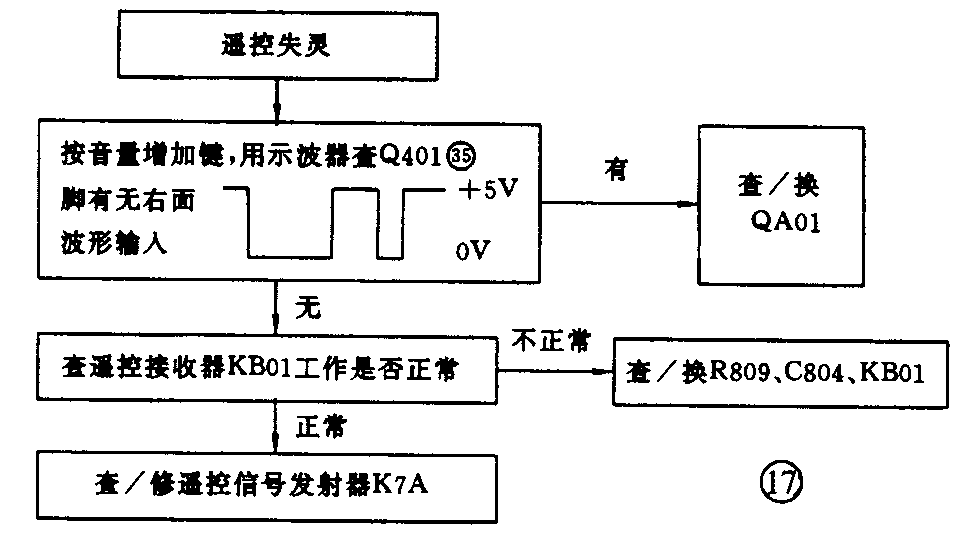

17．遥控失灵故障检修方法
用遥控器操作电视机的各种控制功能，都不起作用，这样的故障主要与微控制器QA01、遥控信号接收器KB01和遥控信号发射器K7A有关，其检修程序如图17所示。检修前，先检查电视机上的本机键是否正常。

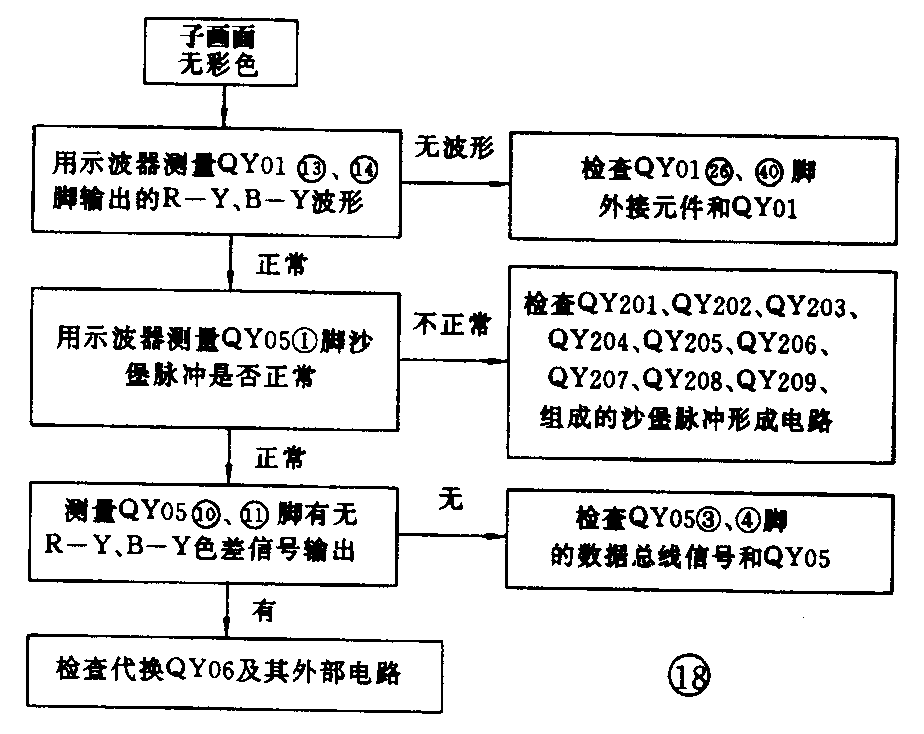

18．子画面黑白图像正常，无彩色故障检修方法
子画面无彩色的原因是子画面色度信号处理电路工作不正常造成无色差信号或基色信号输出引起的。检修时，着重检查QY01、QY05、QY06等部分，其检修程序如图18所示。

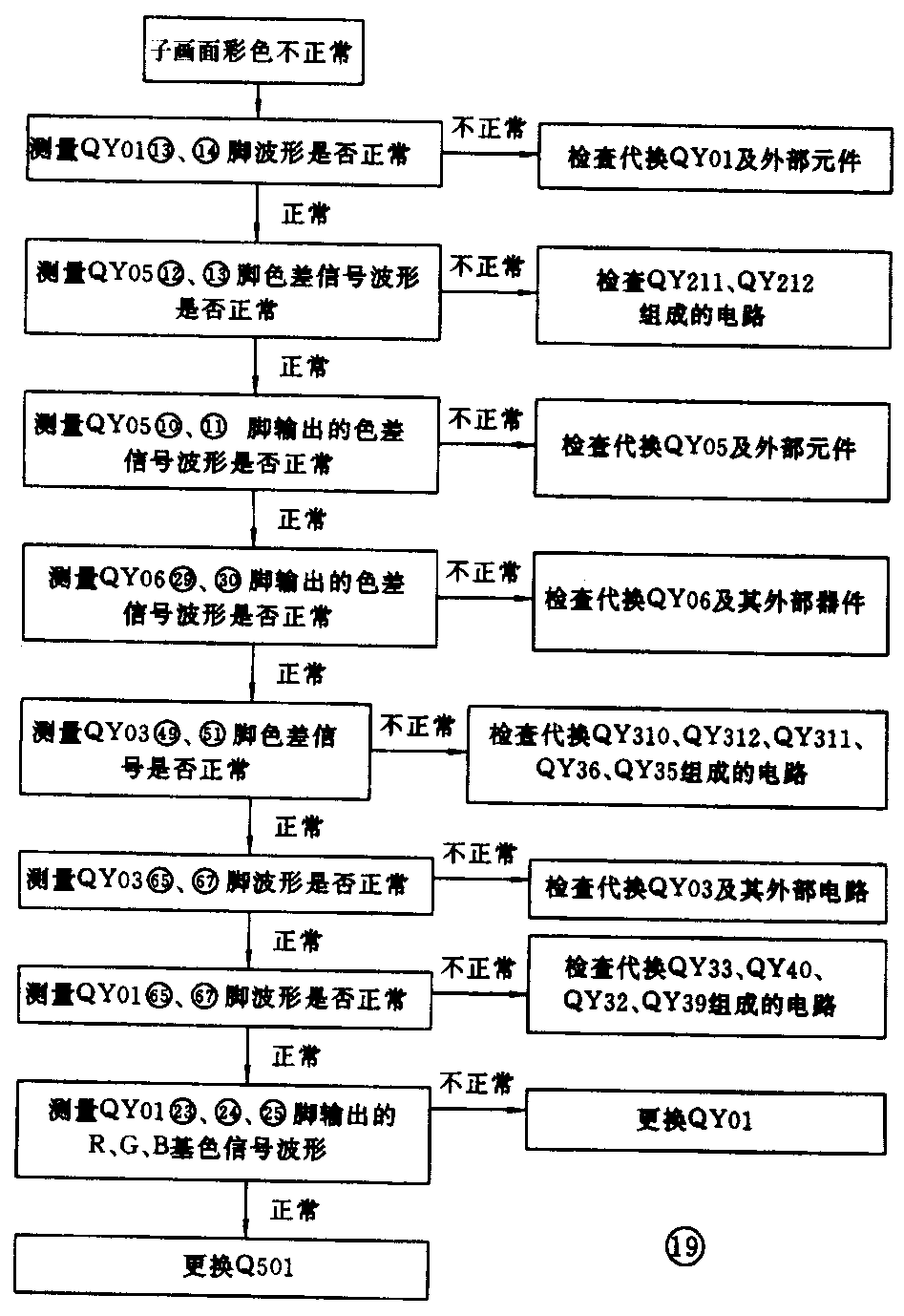

19．子画面彩色不正常故障检修方法
该故障与子画面无彩色的故障范围相同，它是由于子画面色度信号处理电路工作不正常，造成色差信号或基色信号丢失，引起子画面彩色不正常，其检修程序如图19所示。

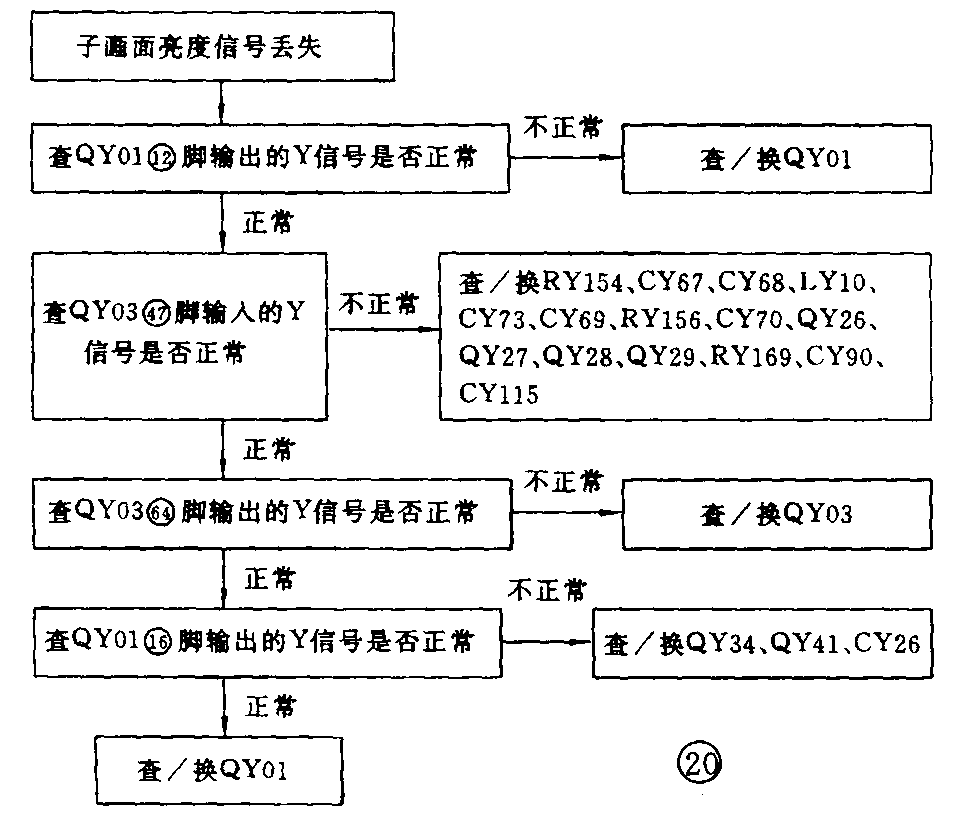

20．子画面亮度信号丢失故障检修方法
子画面亮度信号虽然丢失，但仍有彩色显示，这表明副高频头／中放组件HY02、TV／AV开关QV01、QY01中的色度通道工作正常，故障在子画面亮度信号处理电路。该部分电路包括QY01、带通滤波电路（CY67、CY68、LY10、CY73、CY69、LY11、RY157、QY51等）、放大电路（QY26、QY27、QY28、QY29等）和QY03、QY34、QY41等。子画面亮度信号丢失故障检修程序如图20所示。

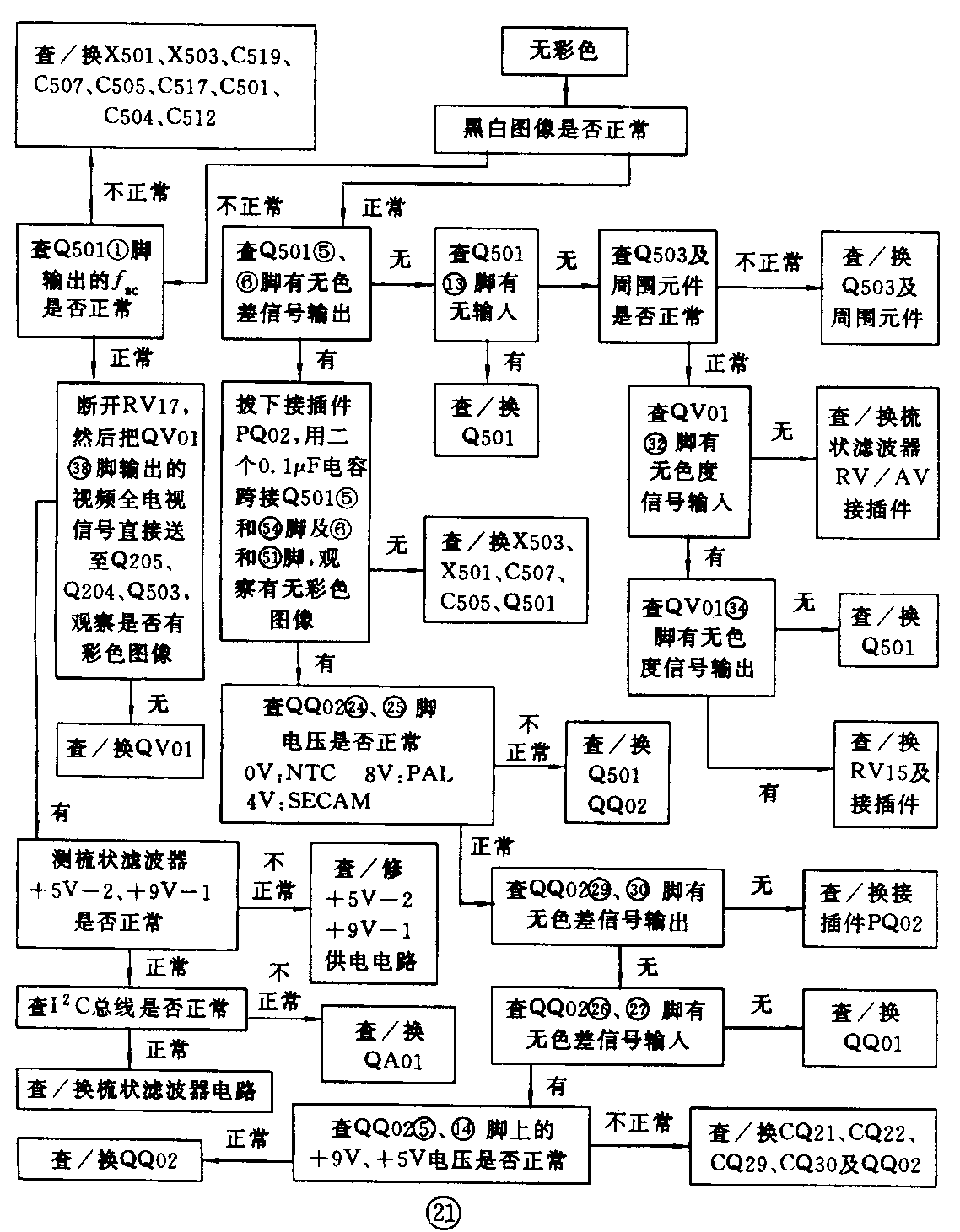

21．黑白图像正常，无彩色故障检修方法
黑白图像正常，说明高频头、图像通道、亮度通道正常，造成无彩色故障原因在梳状滤波器电路、TV／AV切换电路QV01、色解码电路，其检修程序如图21所示。
22．主伴音左、右声道正常，无重低音故障检修方法
NC－6机心中，L＋R信号由QG01①脚输入，在QG01内经低通滤波后产生出重低音信号W，重低音信号经电平控制和音量控制后从QG01⑧脚输出，送至Q670①脚，经Q670功率放大后，从Q670脚输出，推动重低音扬声器发出声音。所以当出现无重低音故障时应检修以上有关电路，其检修程序如图22所示。
23．I\(^{2}\)C总线异常故障检修方法
检修I\(^{2}\)C总线异常故障时，常用示波器测I2C总线上的脉冲波形来判断，或使用三用表测I\(^{2}\)C总线上的电压来判断，同时辅助以开路法、测对地电阻法和观察指示灯的闪烁情况，进一步判断，还可利用NC－6机心的自检功能来确定I2C总线是否正常。
（1）用示波器检测I\(^{2}\)C总线的方法是：在开机瞬间，示波器测被控集成电路数据线引脚和时钟线引脚。若一直有微控制器发送给被控集成电路的数据和时钟脉冲信号波形，则说明I2C总线正常；否则I\(^{2}\)C总线有故障。
（2）用三用表检查I\(^{2}\)C总线的方如下：由于I2C总线大部分时间处于高电平无效状态，数据线和时钟线上的电压均是稳定的5V。当用遥控器控制时，I\(^{2}\)C总线上有脉冲信号输出，I2C总线上的电压才略有降低。在不控制时，若测得I\(^{2}\)C总线上的电压明显下降，说明I2C总线有故障。
在确定I\(^{2}\)C总线有故障后，为进一步判断故障部位，可采用开路法逐一断开被控电路，当断开某一被控电路后，I2C总线恢复正常，则说明故障在被断开的被控电路中。（全文完）（张小林）
