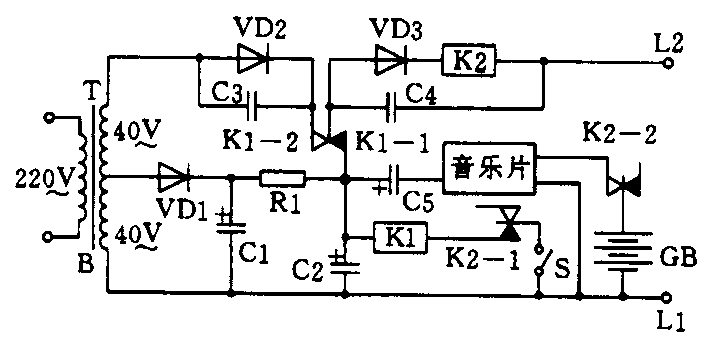

本文介绍一种简单、实用、易自制的小仪器。它能给经常维修电话但又没有专用仪器的人带来方便。日常检修电话时需要供给话机40～60V直流电压和70～90V的交流振铃电压，本人利用手边闲置元器件组装了一台非常适合业余条件下制作的小仪器。电路见附图。
一、工作原理
1．当S打开时，电源变压器输出的40V交流电经VD1半波整流和C1、R1、C2组成的“п”形滤波器后，通过K1常闭触点K1－1、VD3、K2绕组供给L1、L2两端直流60V作为话机的直流电源，L1、L2两端接有电话机时，提起手柄则话机内阻串入电路，K2得电吸合，K2－2闭合接通音乐片电源，音乐由C5经K1常闭触点K1－1、C4、VD3、K2绕组送至L2，受话器中有优美的音乐声（相当于拨号音）。
2.当S闭合时，K1得电吸合，交流80V电压经C3和K1-2、C4在L1、L2两端输出铃流作为电话机振铃使用，如接有话机则话机振铃，提起手柄后，K2线圈绕组流过经VD2、VD3半波整流后的直流电吸合，K2－2闭合，K1被释放，L1、L2两端变为由K1－1接通的60V直流电压，同时音乐电路接通，音乐由C5送入电路。
二、元器件选择
1．变压器T：功率大于10W，次级电压双30～40V皆可，能有6V低压更好，可用作音乐片电源。
2．音乐片：可用市售成品或旧音乐卡改装，带发光指示则更佳。
3．K1、K2：用纵横交换机中的继电器，它有四组触点，也可用其它双组触点的，只要耐压允许便可。
4．VD1、VD2、VD3：1N4007或1N4148。
5．C1、C2：33μF以上，耐压不低于100V。
6．C3、C4：2μF／400V
7．C5：10μF／10V
8.R1：1kΩ／2W。
三、注意事项
1．电路中VD2不能省略，它能保证K2可靠吸合。
2.本机采用较高电压是因为有些话机故障属软击穿，电压低则不利维修时检测。（张启）
