编者按：本期重点介绍锂-离子电池充电器IC，感兴趣的读者可到相关的网站上查询更详细的信息，或向编辑部索取英文技术资料（0.5元／页）。联系电话：010－67134095－18。下一期的“应用电路”栏目将详细介绍锂-离子电池保护器AIC1811及其应用电路。
ADP3801／3802（20页）
ADP3801／3802是AD公司1998年的产品，是一种高频开关型双锂-离子电池充电器IC。主要特点：终止充电电压精度高，在+25℃时为±0.4％，在-10℃～＋70℃时为±0.75％；合理的输出终止充电信号；可设定充电电池数（1～3节）；可设定充电电流；芯片上有一个可输出3.3V低压差稳压电源，可提供给微控制器（μC）作电源；充电电流软启动；低电压锁存；可调整终止充电电压范围为±10％；若外接μC则也可充镍镉、镍氢电池；输入电压4.1～20V；SO－16封装。
ADP3801与ADP3802的区别是，前者的工作频率为200kHz而后者为500kHz。
该器件组成的充电器电路简单，主要应用于通用快速充电器、蜂窝电话、便携式计算机及仪器的充电器等。

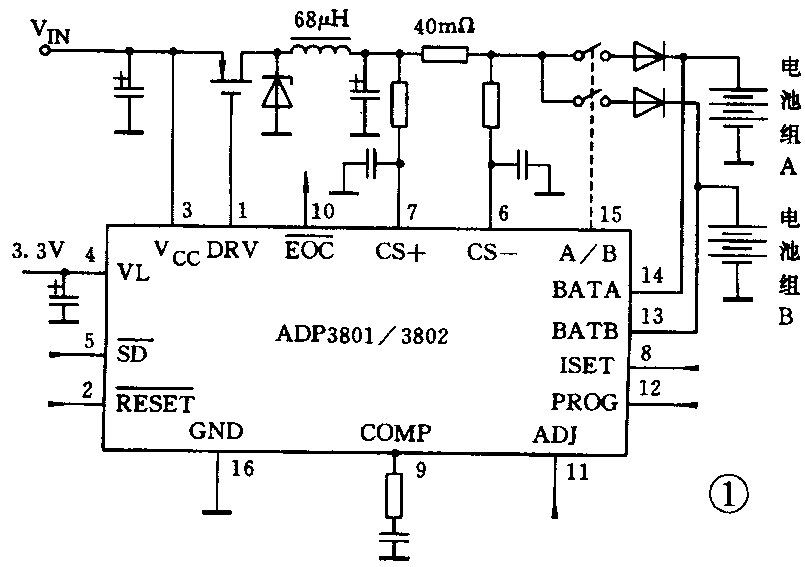

图1是该器件组成的4A充电电流的双锂-离子电池充电器简图。
ADP3820（8页）

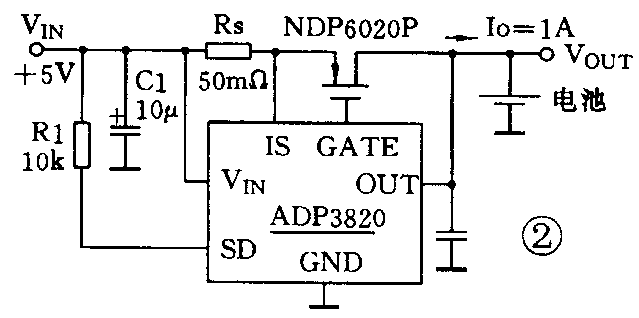

ADP3820是AD公司1999年的产品，是一种锂-离子电池充电器IC。该器件可简单地组成充一节锂-离子电池电路，典型应用电路如图2所示。
主要特点：总的精度可达±1％；静态电流，典型值为630μA；有关闭控制（低电平有效），在关闭状态时耗电典型值为1μA；输入工作电压范围宽（4.5～l5V）；充电电流可设定，如图2中的Rs为50mΩ时，充电电流Io＝1A；工作温度范围-20℃～＋85℃；有6脚SOT－23－6封装及8脚SO－8封装。该器件内部有反向漏电流保护及栅-源钳位保护。
该器件组成的充电器适用于便携式仪器、台式计算机、蜂窝电话等。
以上两器件都是AD公司的产品，其网址为：www.analog．com。
LM3420系列（17页）
LM3420是NS公司的产品，是一种锂-离子电池充电控制器IC。该系列的后缀有4.2、8.4、12.6、16.8分别为充1～4节锂-离子电池。主要特点：终止充电电压控制精度高，可达±0.5％；静态电流小，典型值为85μA；小尺寸SOT－23－5封装；充电电流可设定。

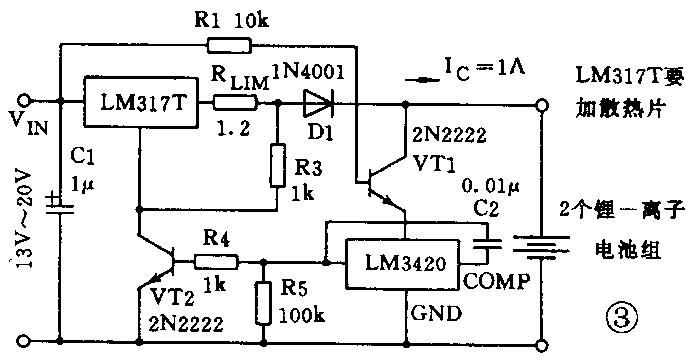

典型充电器电路如图3所示。由LM317T提供恒流，充电电流由R\(_{LIM}\)确定，ILIM=1.25／R\(_{LIM}\)。图中器件型号为LM3420－8.4，可充两节锂-离子电池。 RLIM＝1.2Ω时，充电电流为1A。
LM3620（6页）
LM3620是NS公司1999年开发的新产品，它是充1～2节锂-离子电池的充电器控制IC。它外接驱动PNP三极管可组成极为简单的充电电路，如图4所示。1脚与5脚接一个选择开关K：K关闭时用于石墨阳极的锂-离子电池；K打开时用于焦炭阳极的锂-离子电池。若需要驱动更大的电流，在3脚外接一个NPN驱动管来驱动。
主要特点：可选择不同材料做阳极的锂-离子电池（决定终止充电电压）；终止充电电压精度为±1.2％；最大输入电压为30V；充电器未上电时，控制器的静态电流极小（10nA）；小尺寸SOT－23封装。
以上两器件都是美国国家半导体公司的产品，网址：www．national．com。
IMP525／560／803（8／8／8页）
IMP525／560／803是IMP公司的产品，它是一种电致发光灯的驱动器。电致发光灯在液晶显示器中提供背光源，使在夜间或光线暗的条件下能看清显示。

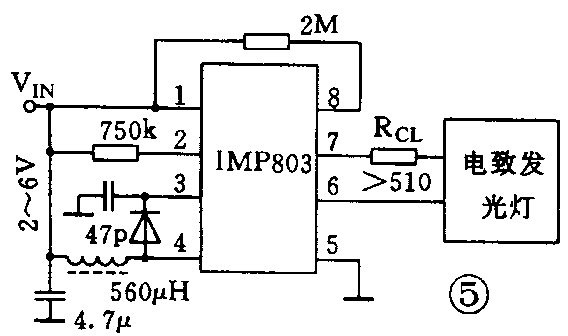

电致发光灯需要高压才能点亮，IMP525／560／803就是一种低压直流输入，经DC／DC升压后，经高压H-桥驱动输出低频高压的电致发光灯驱动器。该器件系列主要特点有：应用电路简单（见图5）；外设电阻可设定振荡器的频率，它可改变背光的颜色及亮度，并可省电；工作电压范围宽（0.9～6V）；输出电压稳定；有关闭功能（可进一步减小功耗）；有微SO及SO－8贴片式封装。
该器件主要应用于LCD模块、蜂窝电话、IC卡电话机、BP机、汽车仪表显示板、音响、便携式仪器等。

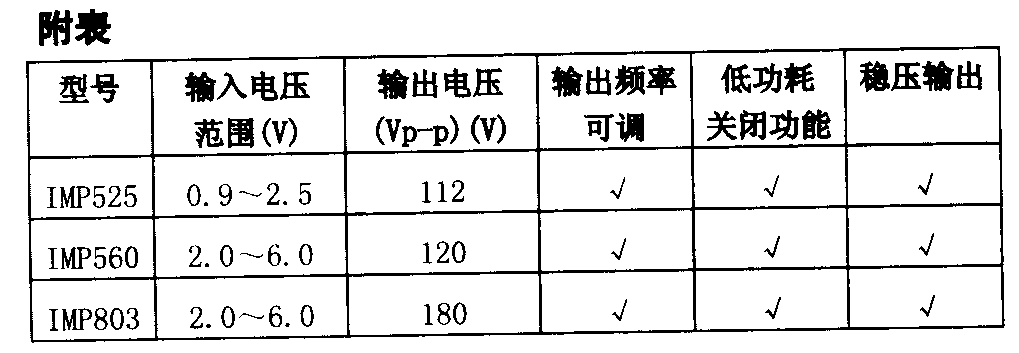

这3种不同型号的器件主要是输入电压和输出驱动电压不同，见附表。
该器件由武汉力源股份有限公司经销，其网址为：www．p8s．com。
AD22105（8页）
AD22105是AD公司的产品，是一种用户可设定控制温度的温度开关。该器件的主要特点有：控制温度范围宽，从-40℃到+150℃；用一个外接电阻RSET即可设定开关阈值温度；阈值温度的精度可达±2℃；为保证温度开关的工作稳定性，内部设有约4℃的迟滞温度；工作电压范围宽，从2.7V到7.0V；功耗低，在3.3V工作电压时，其工作电流仅70μA；8脚贴片式SO封装。

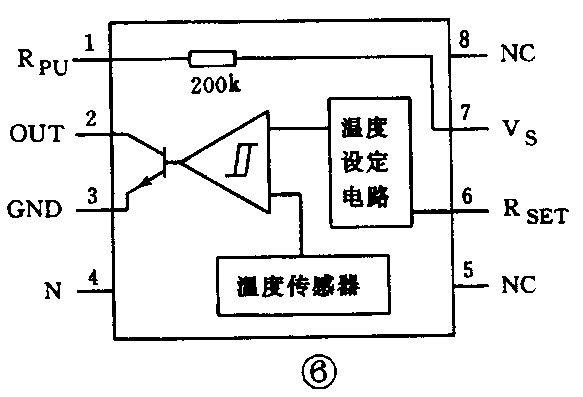

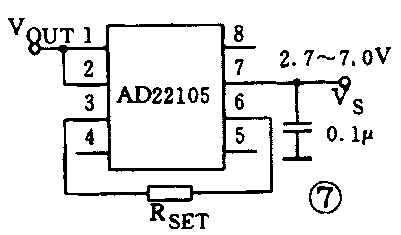

该器件内部有温度传感器，传感器输出与温度对应的电压，再同阈值温度的相应电压作比较（有一定迟滞的电压比较器），其输出驱动晶体管（集电极开路输出），内部有上拉电阻，见图6。其应用电路特别简单，见图7。当温度未达到设定的阈值温度时，电压比较器输出低电平，晶体管截止，输出端（OUT）输出高电平；当温度达到或超过阈值温度时，电压比较器输出高电平，晶体管导通，输出端输出低电平。利用这种电平变化信号去控制执行电路。
该器件组成的温控电路可应用于工业过程控制、家用电器温度控制、恒温箱、电风扇控制或仪器中散热风扇控制等。
该器件为AD公司产品，武汉力源公司代理，相关网址见ADP3801及IMP525。
