彩电自动关机是指在收看中整机突然无光无声（预置指示灯亮）的一种故障现象。由于自动关机故障形成原因复杂，涉及面宽，往往令维修人员感到无从下手，为了排除故障而花去大量时间。本文以笔者维修经验用列举实例的形式，谈谈此类故障的成因及维修方法，以飨读者。

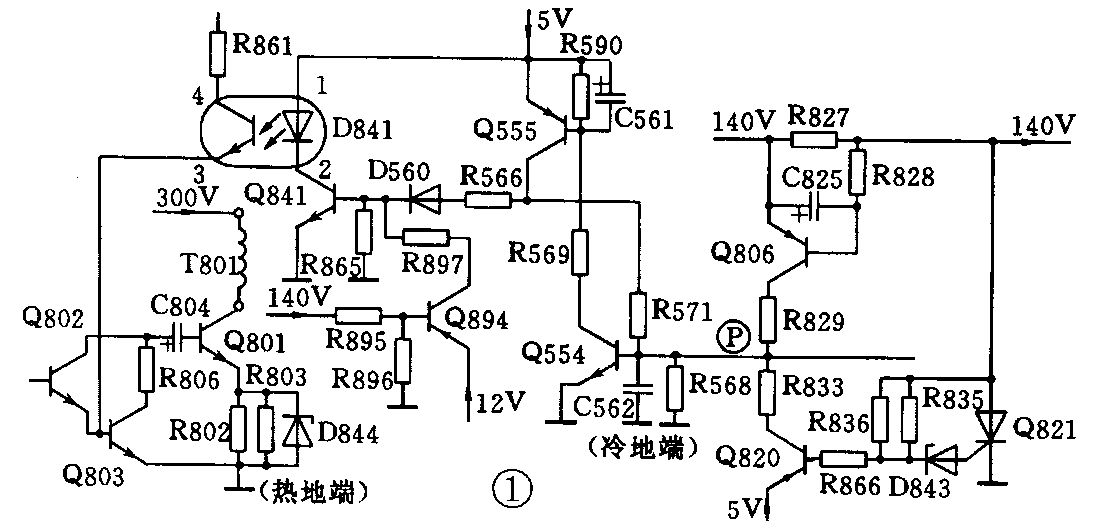

【例1】：一台松下TC-29V30H型彩电，出现冷机开机能工作半小时左右，热机5～10分钟出现自动关机的故障，且在关机瞬间前，出现荧屏亮度变暗现象。从故障现象分析，属某元件热稳定性差，引起保护电路动作所致。该机有过流、过压、欠压等多种保护功能。部分保护电路见图1。
当140V过流时，R827上压降增大。此电压经R828加到Q806基极，使Q806导通（实际上基极电位降低），导致4位升高。于是Q554、Q555相继导通。5V电压经Q555、R566、D560加至Q841基极，使Q841与光耦器中光敏管相继导通。导致Q803基极电位上升而饱和导通。造成C804正极电位几乎为零，电源开关管Q801停止振荡。
当140V过压时，使R835、R836上的压降增大，D843击穿，可控硅Q821被触发导通，使Q820基极电位下降而导致Q820导通。5V电压经R833加至4，使该点电位升高，而导致保护电路动作。
同理，当140V欠压时，Q894基极电位下降，使该管饱和导通。12V电压经R897使Q841b极电位升高，导致该管导通。由上分析可知，Q801会停止振荡。另外，12V过流、场输出过流、第二阳极电压过高（X射线过量）（电原理图未画出）都会使4电位升高，而导致保护电路动作。
该机正常时4电位约为0.2V，R827上压降约为0.3V。在关机瞬间前，测得R827上压降逐渐增大，最后竟达0.8V，说明是过流保护。而140V的主要负载是行输出电路。由于关机前亮度有变暗现象，说明高压降低，于是重点怀疑行输出管、逆程电容有软击穿。用替换法检查的无效。手摸行输出变压器发热，怀疑其中高压硅堆热击穿，而导致高压短路。更换行输出变压器后故障排除。

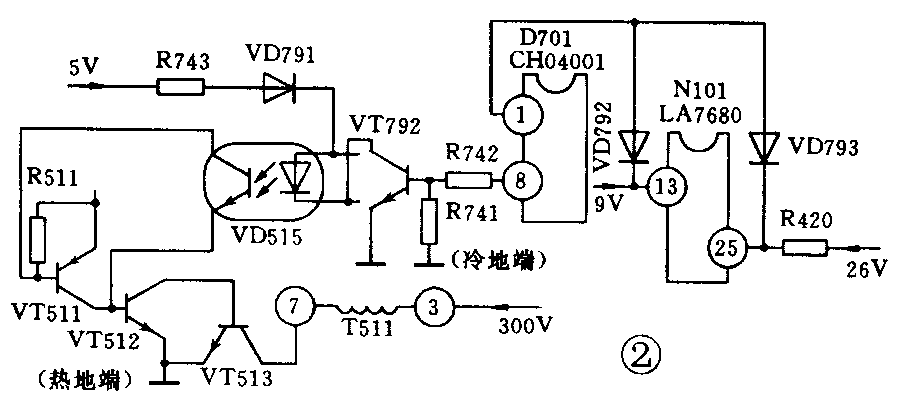

【例2】：一台长虹C2151C型机，出现冷机开机能工作0.5～0.6小时，热机5～7分钟便自动关机现象，且关机瞬间前，图像抖动、场幅缩小并有回扫线出现。由现象分析，场输出部分有元件热稳定性差，有可能导致过流而引起保护电路动作。该机有场、行电源短路保护功能。参见图2，当行或场电源发生短路时，VD793或VD792导通，D701（CH04001）①脚电位会降到2V以下，D701⑧脚输出高电平，VT792导通，光耦器VD515中的二极管亮度增大，其中光敏管饱和导通，VT512 b极电位升高而导通，则VT513 b极电位下降而停止振荡。经查，D701在保护电路动作后，电压降至0.8V（正常为5V）。怀疑场输出块质量变劣，更换后故障消失。

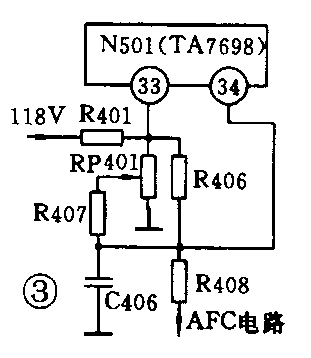

【例3】：一台北京8316型机出现无规律自动关机，且每次关机前瞬间先出现行失步（斜条左低右高），很快光栅变暗而自动关机。由现象分析，这是由于行频变低，导致行输出电流过大而引起保护电路动作。其行频定时元件故障可能性最大。该机行振荡电路由N501内部和外部元件组成（见图3）。先查行频调节电位器-RP401无接触不良，用云母电容器更换行频定时电容C406（3000p）后，故障不再出现。
【例4】：一台熊猫3640型机（夏普NC－2机心），出现无规律自动开、关机，且关机瞬间前开关电源有极细的“吱吱”声，根据现象分析，好像保护电路动作所致。但仔细分析该机保护电路有自锁功能，即动作后不会自行开机。根据关机瞬间可听到电源部分有“吱吱”声，可判断开关电源频率变低，应属于振荡、脉宽调整元件有故障。用电压表检查在自动关机瞬间前，电源输出电压不稳且下降，在115～105V波动。该机电源由电源厚膜块N701（IX0689CE）和外围元件组成，用替换法检查外围元件无问题后，确认N701内部开关元件出现故障而使电源无输出。更换N701后故障排除。
【例5】：一台金星C4712型机，发生不定期自动关机现象。关机后测保护电路的执行元件Q751（可控硅CR3AM）的G极有0.6V电压，说明保护电路动作。该机有过流、过压等多种保护。为了确定是何种保护动作，试在行输出管c极回路中串联一只电流表，在+B与地之间并联一只电压表。观察在保护电路动作时，电流表、电压表指针均无增大摆动。说明不是真保护，索性断开Q751的K极接线，自动关机现象消失。显然是Q751性能变坏，焊下检查，K、A极之间（黑笔接A、红笔接K）有600kΩ左右的漏电阻（正常时正、反向电阻应无穷大）；A、G极之间（黑笔接A、红笔接G）有5MΩ左右漏电阻（正常正、反向电阻应无穷大）。更换Q751后，故障再未出现。

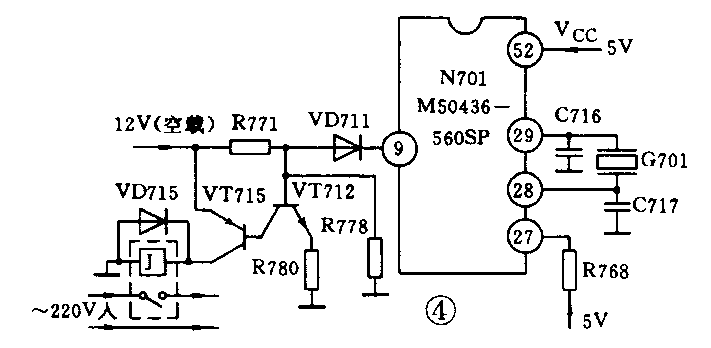

【例6】：一台北京8316型机，出现不定期开、关机。该机开机／待机部分原理简图见图4。由图可看出当N701⑨脚为低电平时，V712因基极为低电平，V712截止。执行管V715的b极为高电平而该管也不导通，继电器J不吸合，市电不能送入。现在在自动关机瞬间测N701⑨脚电平果然为零，说明N701已发出了关机指令。但并不是保护电路动作。况且保护电路动作一般不会自行开启，显然故障在N701或外围电路。N701工作必须满足3个条件：有5V工作电压；正常的时钟振荡输入／输出脉冲；有5V复位、清零电压。经查，这3个外部条件均具备，并替换了G701，故障依旧。至此，说明N701里面的待机／开机部分功能不正常。换掉N701后试机，整机恢复正常。
【例7】：机型同上例，出现短期自动、开关机故障（开、停时间很短，有时只持续几分钟），并能听见继电器的吸合声。这很可能是N701⑨脚不断地发出开、关机指令所致，经查果然如此。这可能是N701外部工作条件欠缺或N701本身问题，另外面板键盘矩阵电路漏电也能引发该故障。仔细检查，N701正常工作的外部条件具备，更换G701、N701无效，显然故障在键控板，拆下键控板，发现POWER（待机／开机）键有10～12kΩ的漏电阻。更换该键后，故障消失。
【例8】：一台莺歌C53－2－RC机，出现不定期开、关机。关机后，用手拍动机壳，有时能恢复正常，且关机时，预置指示灯点亮。从现象分析，说明开关电源未停振（该机微处理器所用5V电源取自同一开关电源），测量110V电压已加到行管c极，但b极无负压，说明行频脉冲未送入行输出管。再测行推动管c极无电压。用放大镜仔细观察行推动管c极供电电阻R318（2.4k／3W）一端焊点出现一圈裂纹，重焊后故障排除。
【例9】：一台康力MV－5186型机，出现不定期自动开、关机，在故障出现时，红色预置指示灯亮。以上现象说明保护电路动作或电源输出电路（110V负载）存在开路性故障。经查IC201（TA7698AP）电压为零。表明保护电路未动作，故障应在电源输出电路。经测量，行管c极电压为零。顺藤摸瓜，查出是开关变压器T501④脚（110V电源输出）与底板焊点出现一圈裂纹，补焊后，故障再未出现。
【例10】：一台金星C5128型机，有时很好，有时不停地开、关机。经查遍机内保护电路、电源电路、控制电路、行输出电路、场输出电路等均未发现故障，并试机几天均未再现故障。但用户搬回家，放在原处试放，故障又现。但换一房间试看，则很好。至此，真相大白，说明该房间电视机电源插座有问题。卸开电源插座盖，发现里面压电线头的螺母已严重锈蚀。这说明，开机螺母未压紧线头而造成接触电阻过大、发热所致。重新换插座，电视机恢复正常。
从以上检修实例可看出，对于自动关机故障，只要仔细观察，善于分析，不断总结经验，自动关机故障还是很快能够排除的。 （王绍华）
