火箭发射电子游戏

本文介绍一种模拟火箭发射的电子游戏，它采用集成电路制作，非常有趣，很适合电子爱好者自己制作。

电路如图1所示。它由10只发光二极管组成的10到1倒计数显示和由16只发光二极管组成的模拟火箭发射两部分构成。与非门l、2，R1、C1组成脉冲振荡器，振荡频率为1Hz。与非门3、4，R3、C2和与非门5、6，R4、C3分别组成两个可控脉冲振荡器，当其A或B输人端为“1”电平时，振荡器工作，输出CP脉冲；当为0电平时，振荡器停振，无脉冲输出。IC是一片十进制计数器，在CP脉冲作用下，Y～Y10十个输出端依次为高电平，发光二极管VS1～VD10依次发光。它们模拟10到1倒计数显示。IC2、IC3是两片双4位移位寄存器，将IC2的输出端Q4A接至DB数据输入端，将Q4B输出端接至IC3的Dc端，再将IC3的Q4C输出端接至DD端，即接成16位移位寄存器。IC2的数据输入端DA接至晶体管VT的集电极上，当VT导通时，集电极电位为低，即D\(_{A}\)=0；当VT截止时，集电极电位为高，即DA＝l。Q1A～Q4D组成一个16位灯光逐级递增（或递减）式显示电路。当D\(_{A}\)＝l，第1个CP脉冲到来时，Q1A=l，发光二极管VDll发光。当第2个CP脉冲到来时，Q1A＝Q2A＝l，VDll、VD12发光，直至第16个CP脉冲到来时，Q1A～Q4D＝l，VDll～VD26全部发光；同理，当DA＝0，第1个CP到来时，Q1A＝0，VD11灭，VD12～VD26仍发光。第2个CP到来时，Q1A＝Q2A＝0，VDll、VD12灭，VD13～VD26仍发光，直至第16个CP到来时，Q1A～Q4D=0，VDll～VD26全部熄灭。

电路工作过程如下：合上电源开关SA，电路在刚接通电源瞬间，经C4、R5微分产生的尖峰脉冲作用于IC1、IC2、IC3的所有复位端 R。IC1的Y1=l，VD10发光，Q1A～Q4D=0，VDll～VD26不发光，晶体管VT截止，D\(_{A}\)＝l。IC1在CP脉冲作用下，Y1～Y10依次为高电平，VD1～VD10依次发光。当Y10为1时，触发单向晶闸管VS1导通，使A端为1且一直保持下去，与非门3、4等构成的振荡器起振，在ls内输出8个脉冲，使VDll～VD18依次递增发光。在Q4B端为1时，触发单向晶闸管VS2导通，与非门4、5等构成的振荡器起振，在0.5s内输出8个脉冲，使VD19～VD26依次递增发光。VD19～VD26发光速度比VDll～VD18快一倍，象征火箭发射越来越快。这16只VD发光用来模拟火箭发射的情景（在安装时，VDll在最下面，VD26在顶端）。在VD26发光时，Q4D端为高电平，晶体管VT导通，集电极为低电位，即DA=0。在两个可控振荡器CP脉冲作用下，使VDll～VD26依次递增熄灭，这象征火箭已升空了。需要加以说明的是，合上一次电源开关SA，只能模拟一次火箭发射。

与非门1～6选用两片2输入端与非门CD4011。VS选用触发电流小的单向晶闸管。VT选用9013型NPN硅管，β＞90。VD1～VD10选用Ф5mm绿色发光二极管，VDll～VD26选用Ф5mm红色发光二极管，型号不限。SA选用DS460按通开关或其它小型开关。电源采用3节l．5V一号干电池，其余元件参数如图所标注。

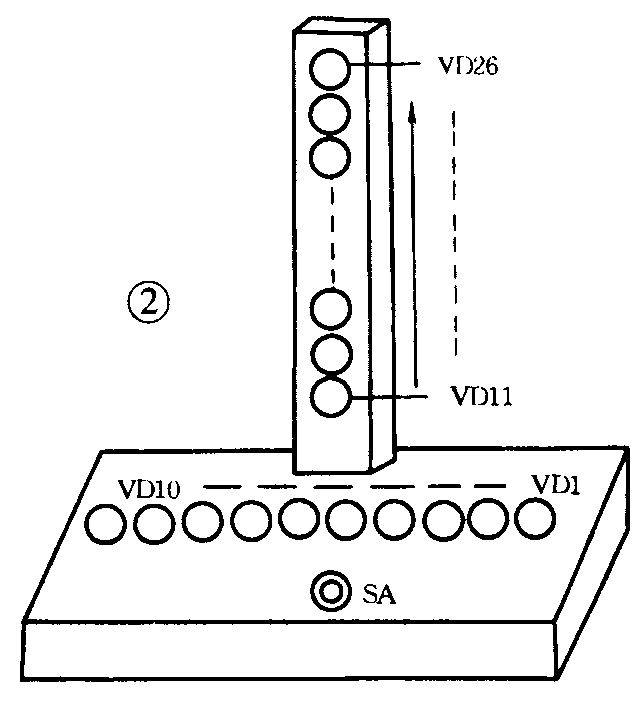

除SA、电池与所有VD外，全部元件均装焊在印制板上，然后将印板装在塑料盒内，其外形如图2所示。在盒面板上钻10个Ф5mm孔，上面再用一个长方形塑料片全部覆盖住，在10个孔的塑料片上书写10至1十个数字，从左到右表示倒数计数。再取一根装集成电路用的长方形塑料盒，在上面均钻16个Ф5mm孔，将VDll～VD26用胶水粘牢在小孔内，露出部分要整齐美观。

该电路无需调试即可工作。如果将电源开关S合上后，待火箭发射完毕，不马上打开SA，则两个可技振荡器一直维持下去，则VDll～VD26可以逐个递增发光→递减熄灭→递增发光……，如此循环进行，亦非常有趣。所以不妨将图1中的R3、R4改用小型电位器安装在面板上，便于调整振荡频率。（苏成富）
