微功耗电压反转变换器AIC1652

🏠 首页 《无线电》杂志 2000年 🔗 第3期 🔗 第31页 方佩敏 🔗

AIC1652是台湾沛亨公司的新产品,是一种高性能电压反转变换器集成电路。主要特点是:输入电压24~7V,输出负电压可设定,最大输出负电压为-40V;静态电流低,仅80μA,且有关闭模式控制,在关闭状态时耗电约0.7μA;转换效率高,可达87%;有DIP封装及贴片式SO封装供用户选择。

该器件主要用于LCD显示屏的负偏压来调整对比度,如笔记本式计算机、便携式通信装置、便携式数据采集终端等产品外,也适用于用作负电源。

1.管脚排列与管脚功能

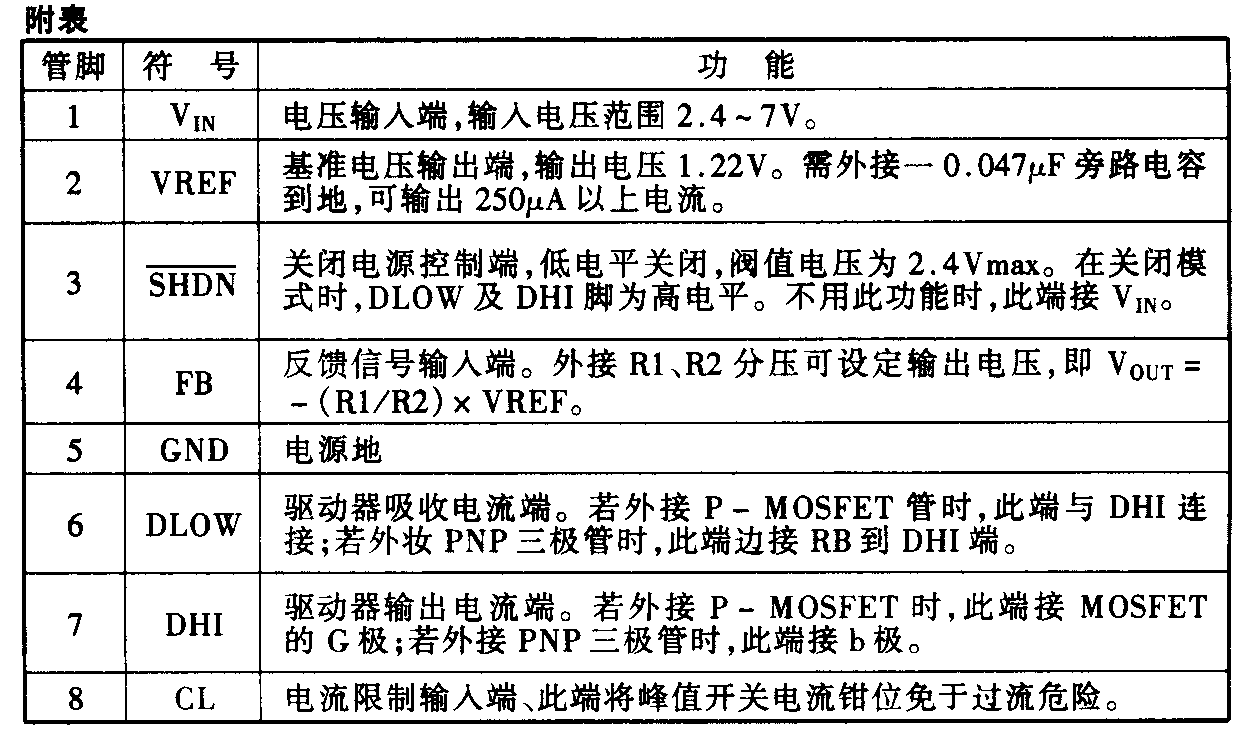

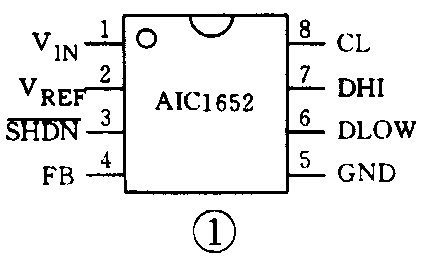

AIC1652的后缀为CN者是DIP封装,后缀为CS者为SO封装,其中C表示温度范围为0℃~70℃。管脚排列如图1所示,管脚功能见附表。

图1
图1 🔍原图 (428×268)
图2
图2 🔍原图 (1257×754)

2.典型应用电路

典型应用电路见图2。改变R2的阻值可改变输出电压,输出电压范围为-12~-40V,输出电流可达-10mA。

图3
图3 🔍原图 (833×391)

电感L可按下式估算(一般在100~200μH选取):

L=\(\frac{V}{_{IN}}\)|IOUT| |V\(_{OUT}\)|

电阻RB可按下式估算

RB=3×L(V\(_{IN}\)-0.8)

以上公式中的单位:V\(_{IN}\)、VOUT为V;I\(_{OUT}\)为A;L为μH;RB为Ω。

这里要指出的是输出功率的大小与输入电压大小及电感值大小有关,输入电压越大,电感值越小时,输出功率越大;在输出电压一定时,输出电流与输入电压有关,输入电压越大,输出电流也越大。如 V\(_{OUT}\)=-15V,L=150μH,在VIN=3V时,最大输出电流为-10mA;V\(_{IN}\)=5V时,输出电流可达-15mA;VIN=7V时,最大输出电流可达-25mA。

转换效率与输入电压、输出电流、电感量等参数有关。输入电压高、输出电流大时,转换效率高;在同样输出电压及输出电流时,电感量大时转换效率高一些。(方佩敏)
