彩电视放电源滤波电容变质使容量减小或消失，会产生各种不同的故障现象，常见的有如下几种：
①图像蒙有一层木纹形状的干扰线条，该干扰线条还不时发生变化；②图像笼罩着一层“白雾”；③光栅或图像的左半边有多条垂直的黑色干扰条，俗称“肋骨条”，并伴有左边暗、右边亮的现象；④无图像，光栅亮度很大并伴有明显的满屏回扫线；⑤亮度和对比度的调整范围都变得很窄等。
这种视放电源滤波电容的一系列故障是由内外原因造成的。内因是由于该电容多采用铝电解电容，电容内含有电解液，长时间使用后，电解液会逐渐干涸，导致电容量减小以至消失。而外因是当电容的材料或制造工艺不佳，或者是电容在电路板位置的周围有高温元件影响等，都会加速电容变质过程。

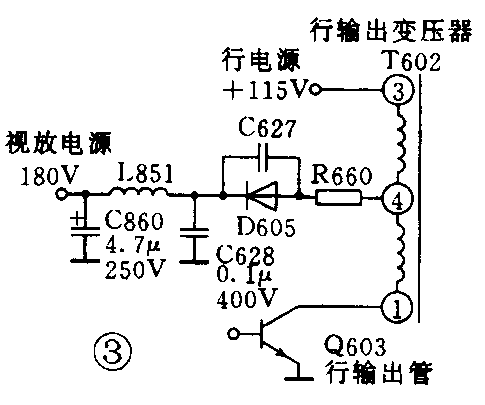

视放电源电路的几种结构形式如图1～图3所示。图1为三洋83PG机心彩电的视放电源电路（三洋83P、A6等机心也采用），电路的特点：由开关电源变压器供电，采用RC滤波电路，有两个滤波电容（C350、C351）。图2为东芝L851机心彩电的视放电源电路（松下M11、M12、日立NP82C、东芝X56P等大多数彩电机心也采用），电路特点：由行输出变压器供电，采用单只滤波电容（C447），电路简洁。图3为夏普NC－2T机心彩电的视放电源电路（采用相同电路的还有夏普NC－1T、胜利7695等机心），电路的特点：采用行输出变压器供电，采用LC滤波电路，有两个滤波电容（C628、C860）。下边通过检修这类机故障的实例，使读者了解掌握电容量减小引起的故障，电路结构特点和不同故障之间的因果关系。
[例1]机型：黄山AH5353C彩电，采用三洋83PG机心电路。
故障现象：伴音正常，图像的清晰度和色彩基本正常，但图像表面布满了木纹形状的干扰细线条，该线条的弯曲程度还不时变化。
分析和检修：由于伴音无“嗡嗡”交流干扰声，可以排除+300V电源故障的可能性。图像有干扰线条，说明某些电路的滤波或退耦电容作用不良。
当检测到开关电源的4组输出电压时，发现视放电源B3的电压由正常的180V降低到160V，而其他3组电源电压均正常，证明是视放电源电路出了问题。经过检查，滤波电容C350和C351的电容量都有所减小，总电容量减小为0.8μF（而正常应为4.7μF）。更换新电容后，故障排除，也可以只将C350更换为10μF／250V电容，效果相同。
小结：由于电路采用了两只滤波电容，所以，不可能两只电容同时都没有电容量，多为电容量减小，当总电容量减小在0．1μF与1μF之间时，故障就会产生。又因采用了开关电源供电，而该机为自激式开关电源，工作频率在40kHz至80kHz之间变化。当视放电源滤波电容的电容量减小过多时，滤波作用不良，就会使视放电压中含有高频干扰纹波电压，通过显像管屏幕表现出来。又由于市电电压的变化,以及开关电源各负载的变化，引起了开关电源的工作频率发生变化，干扰波纹的频率也随之变化，最终使干扰线条也在变化。
如果滤波电容的电容量继续减小或消失，产生的故障现象就会与下边所举实例相似。
[例2]机型：天鹅CS54-S1彩电，采用夏普NC－2T机心电路。
故障现象：图像发毛，蒙有一层“白雾”，实际是图像的对比度变差。
分析和检修：图像的对比度变差，应重点检测末级视放电路。检测中发现各视放管的集电极电压和显像管各阴极电压均由正常的120V降低为110V。由于是3个视放管的Vc都同时降低，所以，认为视放电源出了故障。
检查视放电源电压为170V（正常应为180V），略低，进一步检查发现视放电源滤波电容C860（4.7μF／250V）的1个引脚脱落，电解液泄漏，已无电容量。经更换新电容后，故障排除。
小结：从图3中可以看出，虽然视放电源的滤波电容C860失效无电容量，但消除干扰作用的电容C628（0．lμF／400V）还可以起到一定程度的滤波作用。C628采用了聚脂电容，无电解电容易变质的毛病。由于C628电容量小，滤波作用相应比较弱，使视放电压降低了10V左右，显像管的各阴极工作电压也就相应降低了10V，从而引起了显像管的束流有些增大，图像的亮度当然也就增大，最终造成图像的对比度减弱，图像看起来比正常收看时像蒙有一层“白雾”。
[例3]机型：如意SGC－5403C彩电，彩用东芝L851机心电路。
故障现象：光栅或图像的左半边出现多条垂直黑色干扰条，俗称“肋骨条”现象，并伴有左边暗、右边亮现象。
分析和检修：检查发现视放电源电压、视放管集电极电压和显像管阴极电压均比正常值低20V左右。取下视放电源的滤波电容C447（10μF／250V）进行测量，其容量只有0.02μF左右，更换新电容后，故障去除。
小结：由于C447的电容量减小了很多，滤波作用进一步减少，使机放电压中的干扰纹波幅值更加大。这种锯齿波干扰使各视放管的集电极电压也出现了锯齿波形，干扰波的频率为行频（因为该机视放电源是由行输出变压器供电。在这里提醒读者注意：彩电视放电源采用行输出变压器供电，不会产生木纹形状干扰线条，这是因为行频和干扰波频率相同，有抑制作用），加在显像管的阴极上，从左到右行扫描时的阴极电压逐渐降低，导致光栅或图像的亮度也相应变为从左到右逐渐变亮，并产生有“肋骨条”干扰现象。
[例4]机型：牡丹54C3A彩电，采用松下Mll机心电路。
故障现象：开机瞬间有模糊的图像出现，很快转变为无图像，光栅特白亮并伴有满屏的回扫线。
分析和检修：测得视放电压为110V，比正常的180V降低70V，视放管Vc和显像管阴极电压均为100V，比正常的125V降低了25V。取下视放电源滤波电容C555（10μF／250V）进行检测，发现其电容量已完全消失，但电容元件外表却无任何异常现象。更换新电容后，故障消除。
小结：由于该机视放电源的滤波电容采用单只电容，容易在电容损坏时造成无电容量，滤波作用消失，使视放电压比正常电压降低过多，造成显像管的阴极电压也相应降低很多，显像管的束流增大较多，当然屏幕光栅就会特白亮，使图像消失。又因使视放管集电极电压降低过多，造成视放管不能正常工作，无法产生正常的消隐电压供给显像管阴极，导致屏幕出现满屏回扫线。(肖为民)
