AOC彩显是电脑常用的一种彩色显示器,在实际应用中,出现故障较多,特别是电源部分,维修次数频繁,给用户带来不必要的麻烦。下面谈谈维修AOC彩显的体会,列出其常见故障及解决办法,分析AOC彩显电源原理、通病及提出对策。

一、AOC彩显电源原理

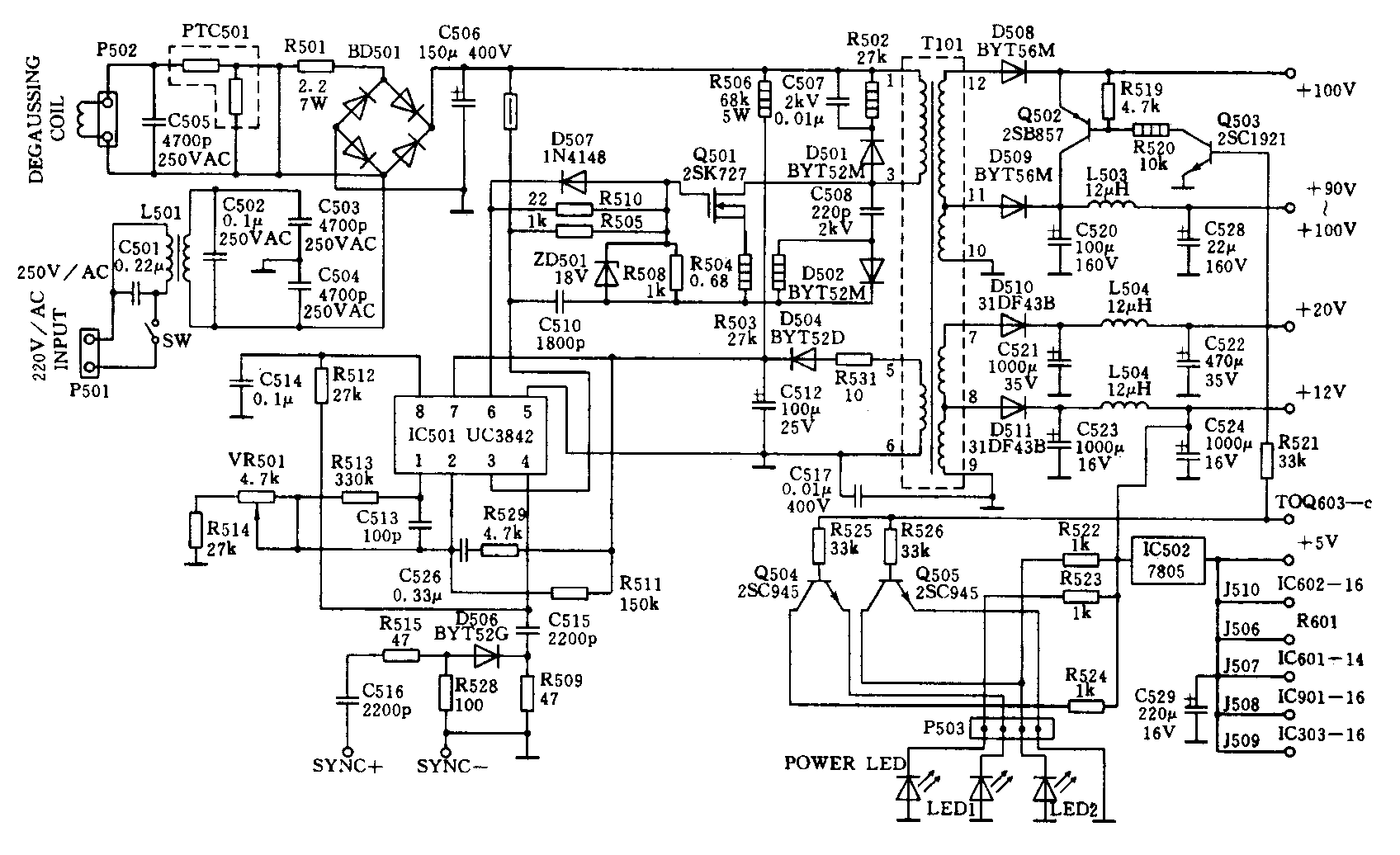

AOC彩显电源由振荡电路、稳压控制电路、脉冲输出电路及保护电路4部分组成,电源电路图如附图所示。

图1
图1 🔍原图 (1696×1036)

1.振荡电路由IC501(UC3842)及外围电路组成,R506提供启动电流,R512及C515决定IC501的振荡频率,但RS512、C515也影响输出电压,增大R512或减少C515能增大输出电压,减少R512或增大C515能降低输出电压。IC501⑥脚输出驱动脉冲,经R510、D507加到开关管Q501的栅极,使它导通,Q501的漏极电流在T101的①、③绕组感应出①正③负的感应电压,次级绕组产生⑥负⑤正的感应电压,经R531、D504整流,C512滤波,在IC501⑦脚建立19V的电压,维持IC501的工作;正脉冲过后,IC501⑥脚电压为零,开关管截止。直到下一个脉冲的到来,开关管再次导通。

2.稳压控制电路由IC501、D504、R511、R529、C526、C513、R513、R514、VR501组成,上述RC组成具有PID调节作用的网络,把输出电压的变化参数反馈到IC501的稳压控制端。最简单的调节过程是,IC501②脚为稳压控制输入端,当电源输出电压升高时,T101⑤、⑥端的感应电压也升高,经R531、D504、C512整流滤波后电压也升高,经过IC501内部调宽处理后,IC501⑥脚输出脉冲变窄,Q501导通时间变小,电源输出电压降低;当电源输出电压降低时,与上述情况相反。

3.电源电路输出+90V~+100V电压、+20V电压、+12V电压, Q503、Q502控制+90V~+100V电路,当Q603的c极为18V时,Q503、Q502导通,输出电压为零;当Q603的c极为零电压时,Q503、Q502截止,输出电压为+90V~+100V。

4.保护电路分为过流保护、欠压保护和过压保护。过流保护即为当Q501的源极电流过大时,在R504两端产生的电压经R505加到IC501的③脚,当IC501的③脚电压超过1V时,IC501⑥脚输出脉冲被关闭,开关电源停振。欠压保护即为当输出电压过低,T101的⑤、⑥绕组感应的电压也很低,整流后加到IC501的⑦脚的电压也变低,当IC501⑦脚的电压低于是10V时,电源被关闭。过压保护即为当IC501的⑦脚的电压高于34V时,开关电源也被关闭。

二、AOC彩显的常见故障

AOC彩显的常见故障有电源无电压输出、无光栅、一条水平亮线、输出电压过高等等。

1.电源无电压输出是指测量C528两端的电压为零。若电源整流部分(R501、BD501、R530、C506)正常,则测量C506两端的电压应为300V,再检查IC501(UC3842)⑦脚,正常时应为19V电压,若电压正常,在大多数情况下为IC501或Q501损坏;若IC501⑦脚的电压为零,则是R506、R531已损坏。

2.无光栅是指电源输出电压正常,测量C528两端的电压也正常,但显示器无光栅,检查Q605的c极有无+90~+100V,若电压正常,用示波器检查Q605的c极脉冲,若无振荡脉冲,检查IC603(LA785)的脚,正常时应有1V电压,若无电压,故障可能是LA7851损坏或供电电路有问题;若供电电路有问题则应检查电源部分。

3.一条水平亮线多数是场输出集成块IC302(TDA1670A)损坏,更换TDA1670A后显示器应能正常工作,若更换TDA1670A后故障依然存在,则应认真检查IC302的电压,结果发现有39V电压,比正常值(20V)高出近一倍。因此可以认为是电源出现故障,引起IC302的烧坏。

4.输出电压过高是指电源电压比+90V~+100V高,检查C528两端电压为221V,比正常值100V高出近一倍。在这种情况下,千万不要轻易换上新的场输出集成块TDA1670A、行输出管2SC4769、开关管2SK727、集成块UC3842,以免造成损坏。正确的维修方法是:先断开D508、D509,由于D508、D509是电源主电压的整流管,这样就可以切断主电源。电源输出电压过高,容易烧坏零件,拆下IC302(TDA1670)。

从上面的现象看来,AOC彩色显示器的电源无电压输出、无光栅、一条水平亮线、输出电压过高等故障,都与电源有关,电源的故障率大约为80%以上。

三、AOC彩显的通病及对策

AOC彩显的通病是:多次烧坏场输出集成块TDA1670A、行输出管2SC4769、开关管2SK727、集成块UC3842。本机的过压保护是当IC501的⑦脚的电压高于34V时,保护电路才起作用。当IC501的⑦脚为31V时,电源的输出电压已经为221V电压,比正常值100V高出一倍,故此经常烧坏场输出集成块TDA1670A、行输出管2SC4769、开关管2SK727、集成件UC3842。

针对上面的情况,采用的对策有:

1.根据电源的工作原理可知,改变电阻R512和电容C515可以改变输出电压的大小,因此最好的办法是增大C515的容量,把C515增大为3700p,这样IC501的⑦脚电压减少为19V正常值,电源的输出电压降低为正常值100V,再接上D508、D509、TDA1670A,彩色显示器就能正常工作了。

2.如上面所述,当IC501的⑦脚为31V时,开关电源保护电路不能产生保护作用,此时电源输出221V的高电压,是很危险的,容易烧坏场输出集成块TDA1670A、行输出管2SC4769、开关管2SK727、集成块UC3842。改变R511的阻值,即是改变反馈电压输入端的电压,能改变过压保护电压,因此,把R511改为100k,电源输出电压就能在等于或大于130V时,起保护作用,使其它零件不受损坏,减少不必要的损失。(林少河)
