彩电解码电路产生故障，会引起图像不少异常现象。本文以康佳T5429E型彩电为例，说明此类故障发生的原因及检修的一些方法，以飨读者。
[例1]开机时图像、伴音均正常，10分钟左右出现图像杂乱及行场均不同步现象，调整行场同步电位器不起作用。
分析及检修：该故障属正常工作期间所造成的图像失步，而行、场同步均遭破坏，一般出在同步分离电路。该机同步分离电路是由集成电路N301（TAT698AP）脚内接的同步分离电路和R348、C340、VD303、C339等外围元件所组成积分定时电路，如图1所示。首先测N301②脚电源电压为11.6V正常，又测N301倒相放大器输出端电压为6.6V也正常。当测到N301同步分离级输入端电压时，该电压却在0.35～0.55V范围内波动，正常值应为-0.46V，显然该脚电压异常，说明同步分离电路有问题。经查C337、R346、R347均正常，当测量R348两端电压时约为0.2V，与正常电压4～5V相差甚远。接着检查与R348电阻并接的C340，因为R348两端电压的下降，很可能是该电容漏电造成的。更换C340电容，（1μF／50V）后试机，一切恢复正常。
小结：由于C340电容漏电，使N301集成电路内的同步分离电路因输入电压异常，而不能正常工作，故分离不出正常的同步信号而导致图像行、场均不同步。实践证明：当积分定时电路中的其它元件，以及N301集成电路内部同步分离级的元器件一旦发生变值或损坏，均可导致行、场失步的故障。
[例2］正常收看约两小时后，出现图像下滚现象，更换节目内容时，图像下滚加剧。一周后，刚开机就出现图像下滚，调整场同步电位器到了极端也同步不住，图像始终向下滚动。

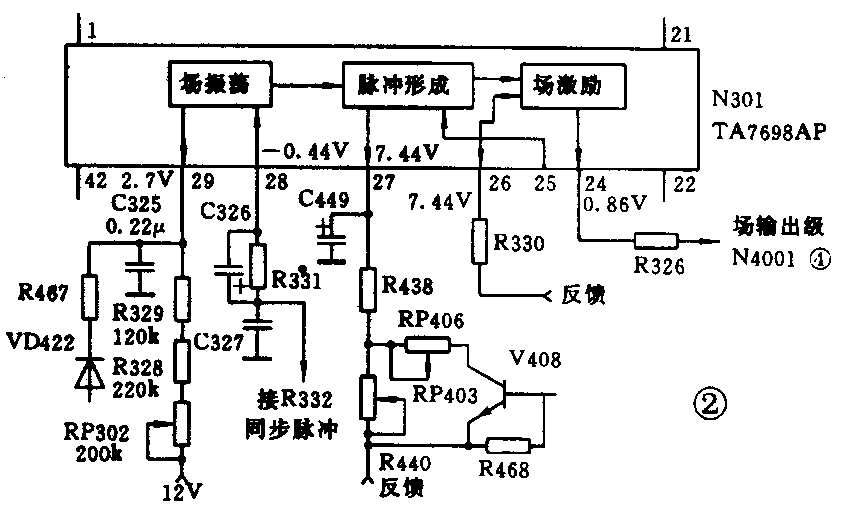

分析及检修：图像向下滚动，说明场频偏高，故障一般出在场振荡部分。该机的场振荡、脉冲形成以及场激励电路均由N301内电路及外围元件组成，场输出级则由N401（LA7830）专用集成电路单独担任，如图2所示。经检查场电路的直流工作状态（依次对N301的电压进行测量）基本正常。接着检查 N301场振荡器外接电路的C325、R329、R328、RP302等场频定时元件。开机后，用万用表直流电压挡，对R329、R328、RP302分别进行测量时，结果图像下滚加剧，说明这些电阻数值正常。这是因为当万用表在测量时其内阻并接在相应电阻上，其阻值下降使场频时间常数减小，场频就相应变高，所以加剧了图像下滚。那么影响场叛变高的因素只剩下C325和N301内电路了。焊下C325用数字电容表实测容量仅为0.01μF左右，且容量还不稳。更换一只新的C325（0.22μF／63V）的聚酯电容后试机，重调场频电位器，故障排除。
小结：由于C325电容容量变小，而且不稳，使场频电路的时间常数有较大幅度的减小，故场振荡频率就相应变高，即超出了同步范围，即使调整场频电位器也无济于事。
[例3]图像亮度忽明忽暗无规律，其它正常。

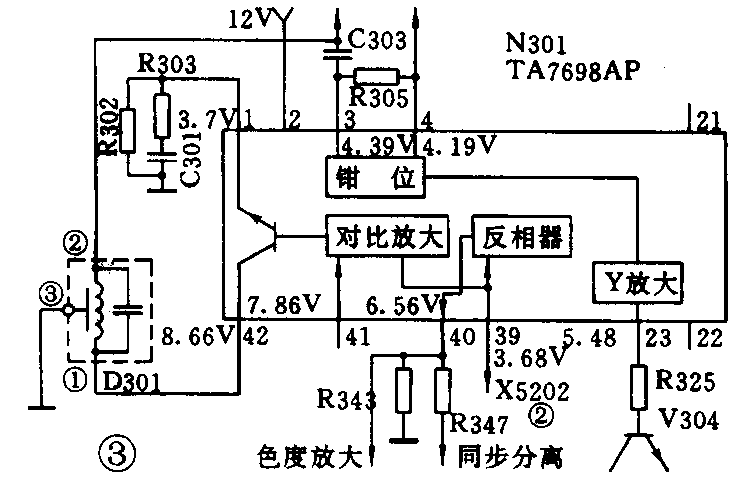

分析及检修：经分析，这种故障一般出现在亮度通道及显像管电路。首先检查显像管加速机电压，结果正常而且稳定，其它电压亦无问题，说明显像管电路良好，故障可能出在亮度及相关电路（见图3）。
由N301输入的全电视信号，一路经反相放大器放大后从输出，分别送往色度放大器和同步分离电路；另一路由对比度放大器放大后从输出，经D301延时线和C303电客送入③脚，经内接黑电平钳位电路（使视频信号恢复直流分量），再经亮度电路控制后由Y放大器放大，从N301输出Y信号，送入显像管机频驱动电路。由此可见，当亮度忽明忽暗频繁变化时，N301集成电路中的亮度通道有关引脚：①～④、的电压均应有所变化。实恻②、脚电压变化不大，只有①、③、④脚的电压变化较大，特别是的电压却在5.5～7.2V范围内波动（正常应为8.7V），由此判定故障很可能是电压不稳所致。继续查找电压不稳的原因，先断开C303电容，测电压，结果依然波动；说明C303没问题。接着焊下D301延时线，对它的①、②脚分别与③脚地进行测量，均有数百欧姆的电阻，而且组值还不稳定。从而确定D301延时线内部对地存在漏电现象，是电压波动的根本原因。因暂时买不到该元件，重新把D301的①、②脚焊好，把③脚脱开电路板用蜡封上，使其与地绝缘，处理好后试机，故障消失，一切恢复正常。D301有新件后应及时更换。
小结：由于D301延时线对地漏电不稳，致使N301集成电路的形成了忽高忽低的波动电压，使C303电容产生了相应的充放电现象，自然也就引起了N301集成电路的③、④脚电压的变化，导致了整个亮度通道的工作失常，从而造成了图像亮度忽明忽暗的故障。
［例4]每次开机时图像、伴在、色彩均正常，约过半分钟左右图像便失去色彩，此时黑白图像和伴音仍正常。
分析及检修：根据黑白图像和伴音均正常的现象分析，出现失彩故障原因一般是色度解码及相关电路工作失常所造成。该机的色度解码电路是由N301集成电路内有关内电路和外围元件所组成，如图4所示。
首先测了N301消色识别滤波端的脚电压，结果为6.8V左右（正常值为8.9V）。说明N301集成电路内消色电路处在消色状态，从而切断了色度通道，致使图像失去彩色。根据失彩原因检查了N301的脚外接电容C313（0.47μF／50V）结果正常。接着在N301集成电路的脚与②脚12V电源间跨接一只10kΩ的电阻，以强迫打开消色门进行检查，结果屏幕上显示出横向彩色条纹，即出现彩色不同步状态。一般说来，出现彩色不同步故障很可能是自动相位控制APC电路或是4.43MHz副载波振荡电路的问题。继而对上述两电路分别进行检查，首先测N301集成电路的～脚电压基本正常，证明4.43MHz副载波振荡器及外接元件没有问题。接着对N301的APC电路的、脚进行电压测量，实测脚为10V左右，为10.6V左右，两脚电压均高于正常值2V多（两脚正常电压应为8V）。由此可见APC电路存在故障，再对、脚外接元件分别进行检查。当查到C319（10μF／16y）电容，并断开其负端准备测量、两脚电压时，屏幕的图像马上恢复了正常色彩，再测其电压也完全正常，从而断定C319电容的漏电失效，换上一只同规格电解电容，故障排除。
小结：N301集成电路的、脚是APC鉴相器的滤波端，外围由R314～R318和C318～C321组成了双积分滤波网络。当电路正常时，副载波频率和色同步选通频率相等，即副载波再生频率正确，APC电压为本，N301集成电路的、脚电压也平衡相等；当出现故障时两脚电压不等，电路失衡，使到载波频率产生偏差，就会造成色同步的破坏，从而出现了图像失去彩色的故障。（高峰）
