三、维修模式下，遥控器上特殊功能键的操作
在维修模式下，通过操作遥控器上的某些数字键和功能，可使电视机直接进入某些常用的调整项目和特殊的维修功能。
1．在维修模式（S模式）下，按下遥控器上的数字键1，便可直接进入暗平衡调整中的红枪截止电压调整状态。此时，电视机屏幕上显示的调整项目是RCUT。按下遥控器上数字键2，屏幕上将显示调整项目GCUT，这时便直接进入暗平衡调整中的绿枪截止电压调整状态。按下遥控器上数字键3时，屏幕上显示调整项目BCUT，则进入暗平衡调整的蓝枪电压调整状态。
2．按下遥控器上的数字键4，屏幕上显示SCNT调整项目，这时就进入了副对比度调整状态。
3．按下遥控器的数字键5，可直接进入副色度调整状态。接收不同制式的彩色信号，屏幕显示的调整项目不同，分别是COLP（PAL制）、COLC（NTSC制）、COLS（SECAM制）。
4．按下遥控器上的数字键6，屏幕显示TNTC调整项目，这时便进入副色调调整状态。
5．在维修工作中，若更换存储器QA02，需要对QA02进行初始化操作，将工厂设置的总线数据（D模式下的数据，它已存储在微控制器QA01内的ROM中）写入QA02（E2PROM）存储器内。
初始化的操作方法是：首先进入维修模式下的数据调整状态（其屏幕显示如图4所示），然后同时按下遥控器上的屏幕显示键9节目号递增键▲，便完成了QA02的初始化。
初始化后，应仔细检查图像的质量，如有必要，可对某些项目进行微调，直到图像效果最好。最后，退出维修模式，操作电视机进行自动搜索预选电台节目，并将预选数据存入QA02。
6．在维修模式下，若同时按下屏幕显示键9节目号递减键便完成了对保护电路计数器的复位操作。
7．在维修模式下，按下遥控器上的选台数位选择键-／-，便从正常光栅切换成一条水平亮线，供暗平衡调整使用。再按一次数位选择键，又从水平亮线恢复成正常光栅。
8．在维修模式下，按下遥控器上的AV键，则进入测试信号输出状态。在长虹NC－6机心的微控制器QA01内存储有15种常用的视频测试信号和1种IkHz的音频测试信号，在进入上述输出状态后，首先从微控制器QA01的输出视频测试信号。该视频信号送入AV板，经QV08缓冲和AV\(_{1}\)；视频信号输入插孔，送至AV切换集成块OV1（TA1218)脚，经QV01切换后（AV1；状态）输出，它与图像信号一样，再经梳状滤波器完成Y／C分离、AV切换、0501的小信号处理、视频放大，推动显像管显示出测试信号图案（具体的信号传输过程见G2966彩电电原理图）。

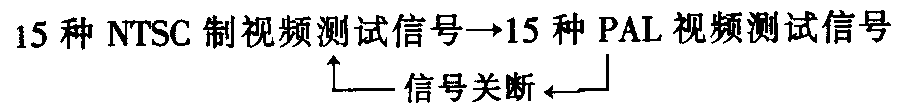

在上述的测试信号输出状态，每按一下遥控器上的AV键，QA01便按下列的循环顺序来输出视频信号，并显示在荧光屏上。

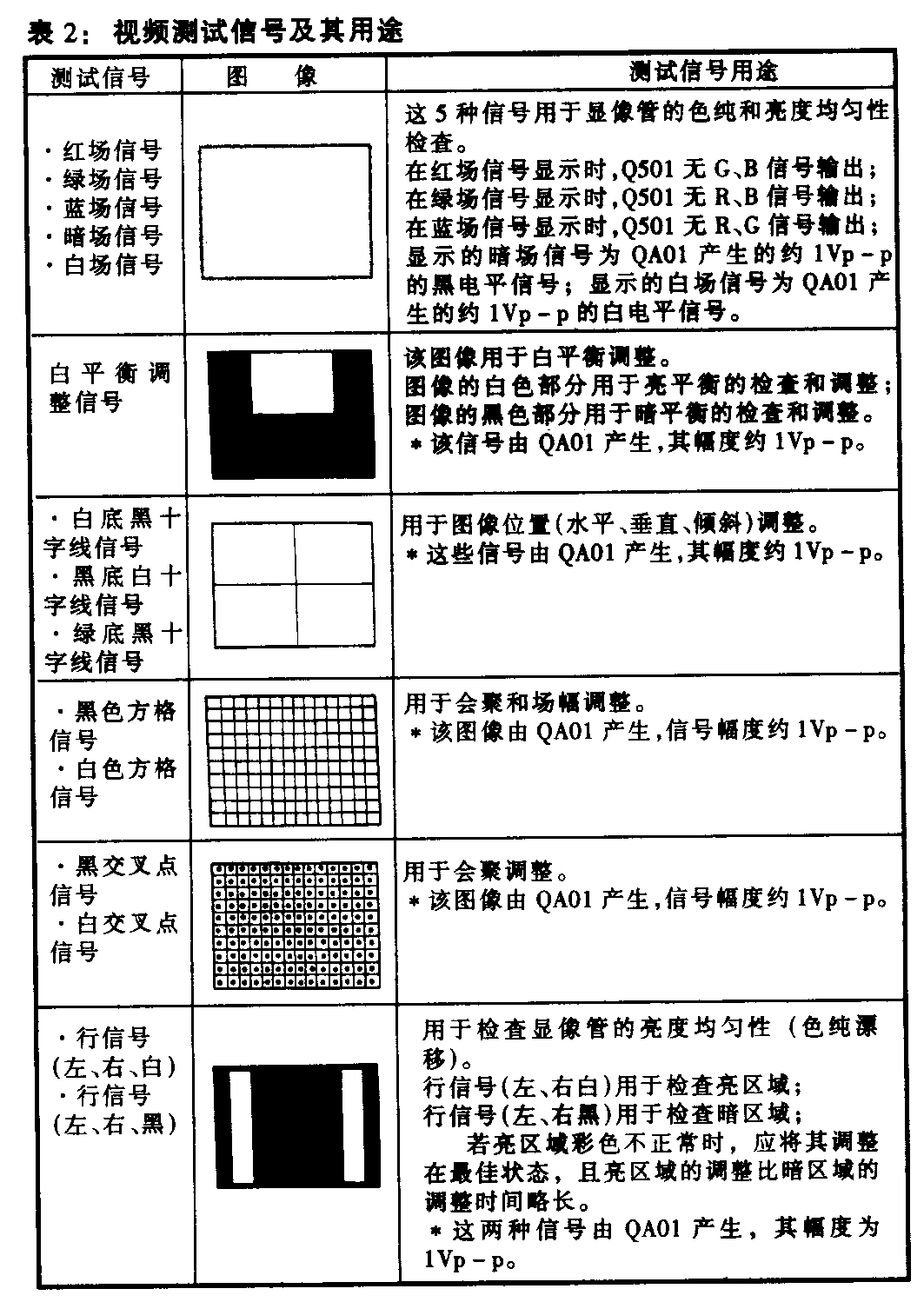

上述15种视频测试信号及其图像形态和用法见表2。
在维修模式下，输出测试信号是长虹NC－6机心的典型功能，这相当于电视机本身自备了一台标准信号发生器，给维修工作带来了较大的方便，下面说明其主要的应用。
（1）电视机维修后的性能检查和数据调整
当电视机（NC－6机心）故障排除后，维修人员常需要对电视机的品质进行检查，对不满足要求的项目应进行调整。这时，便可进入维修模式下的测试信号输出状态，根据测试信号的用途和检查的目的，用AV健选择合适的测试图像（见表2）检查图像质量，必要时用节目号递增键（或递减键）选择相应的调整项目（见表1），再用音量增加键（或减小键）进行参数调整，直至状态最佳。

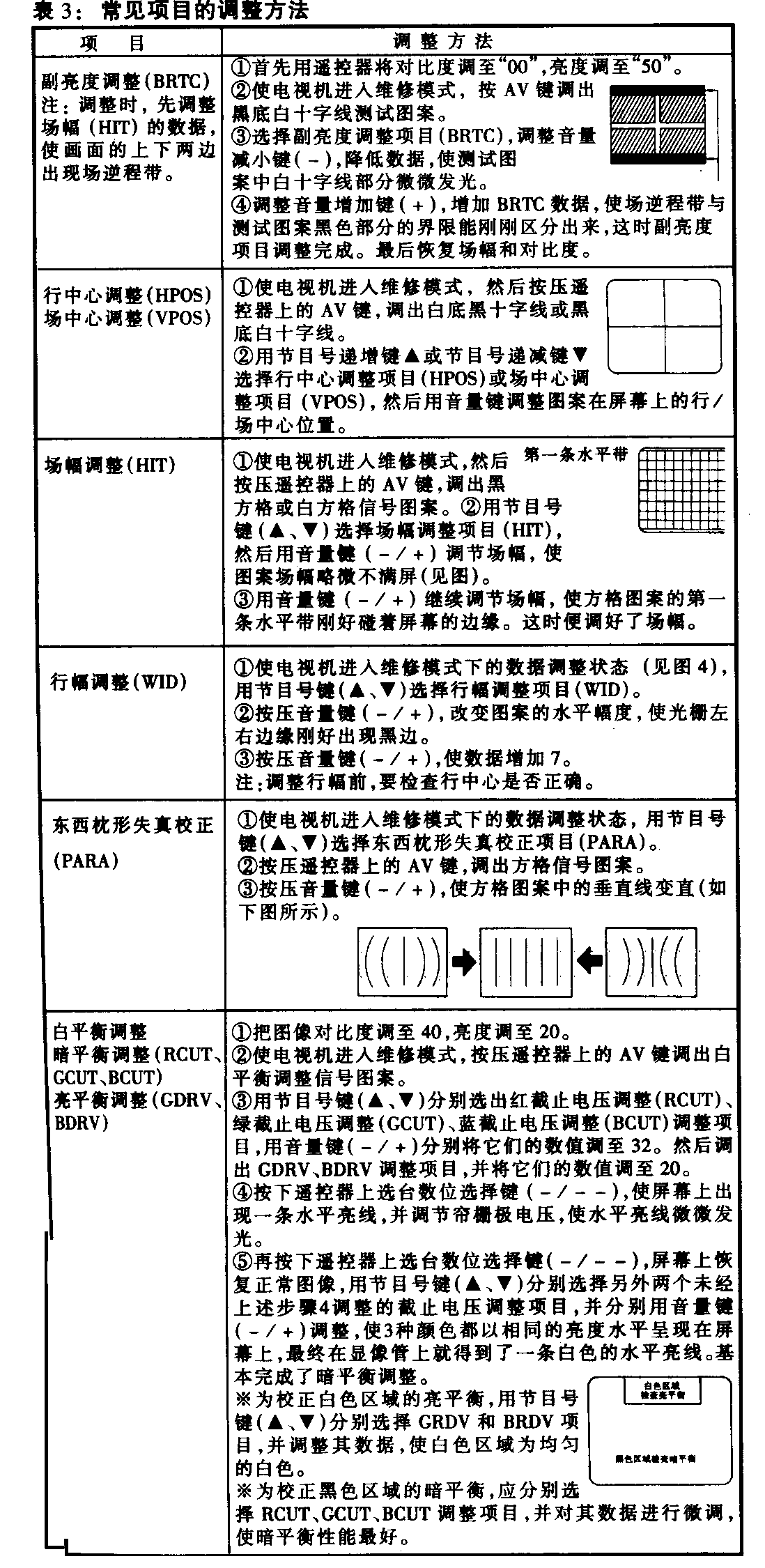

NC－6机心常常需调整的项目有：存储器QA02的初始化（前面第5点已介绍）、副亮度调整、行中心调整、场中心调整、场幅调整、行幅调整、东西枕形失真校正调整和白平衡调整。这些项目的调整步骤如表3所示。
（2）采用信号注入法确定AV切换电路及视频信号处理电路的故障范围
在维修模式下，微控制器QA01输出的视频测试信号可做为信号源，采用信号注入法来确定AV切换电路及其之后的视频信号处理电路的故障范围。
在视频测试信号输出状态下，若屏幕显示出相应的正常画面（如红场信号），那么说明从微控制器QA01开始，经QV08、AV\(_{1}\)视频插孔、AV切换电路（QV01）、梳状滤波器（QZ01）、小信号处理电路（Q501）及视频放大电路，直到显像管的工作都是正常的；否则，这部分电路存在故障。这时可从QA01或监视器视频输出插孔，引出某种测试信号，注入上述电路的一些关键点来确定故障部位。
9．在上述视频测试信号输出状态下，若按下遥控器（K7A）上的数字键8，同时便有1kHz的音频测试信号输出。该信号是从微控制器 QA01输出，送至AV板。在AV板上，1kHz的音频信号经AV1音频输入插孔（L声道）、电容C505耦合、QA01切换、QG01音频处理后，送至Q670音频功放，推动扬声器发出声音。若再按一次遥控器上的数字键8，则关闭1kHz的音频信号输出。
1kHz的音频测试信号可以用来检查音频电路的性能；也可作为信号源，采用信号注入法来确定音频电路的故障范围。
现举一个维修实例，进一步说明上述方法。
故障现象：一台G2966彩电光栅正常，有蓝背景，但无图无声。
分析检修：由于小信号处理集成电路Q501（TA1222N）内各部分电路的工作状态受微控制器QA01的I\(^{2}\)C总线信号控制，当光栅正常时，说明扫描电路和微控制器QA01输出的总线信号正常，故障可能出现在高频调谐器H001、中放／丽音解码组件H002或TV／AV切换电路QV01。
为区分故障是在TV／AV切换电路，还是在其之前，将电视机进入维修模式（S模式），按下遥控器上的AV键，调出视频测试信号（如红场信号），这时屏幕上有测试信号图案显示；接着按下遥控器上的数字键“8”，扬声器中有1kHz的音频信号声音。这说明，该机器的TV／AV切换及其之后的电路都正常，故障在高频调谐器H001或中放／丽音解码组件H002。
用遥控器将蓝背景B／B置为“OFF”状态，此时屏幕上有雪花噪点出现，这说明中放／丽音解码组件H002正常，故障在高频调谐器H001。用三用表测H001各引脚电压，若无+32V电压，检查该引脚对地电阻，其阻值极低，说明H001该引脚内部或外围电路中有短路现象。对其外围元件逐个检查，发现稳压二极管D101击穿短路。从而造成高频调谐器H001无+32V供电，H001内的调谐电压产生电路不能正常工作，产生无图无声的故障。更换稳压管D101后，电视机恢复正常。
10．在维修模式下，按下遥控器上的数字键“9”，进入自检状态。NC－6机心的自检功能可以诊断I\(^{2}\)C总线、I2C总线上悬挂的各集成块和功能模块工作是否正常，从而较直接地告诉维修人员故障发生的部位。自检功能是长虹NC－6机心所特有的功能。
NC－6机心进入自检状态后，屏幕上显示出的内容，其含义如下所述。
① No．29306153为微控制器QA01的编号（该编号是唯一的）。
②为电源保护电路工作状态显示。数字“0”表示正常，若是其它数字表示电路有过流现象，电路中的元件可能被损坏。
③“BUS LINE”为I\(^{2}\)C总线状态检查，检查总线与地、时钟线与数据线之间是否短路。
BUS LINE：OK，表示I\(^{2}\)C总线正常；
BUS LINE：SDA1－GND，表示数据线SDA1对地短路；
BUS LINE：SCL1－GND，表示时钟线SCL1对地短路；
BUS LINE： SCL1－SDA1，表示时钟线与数据线之间短路。
④“BUS CONT’项目表示对I\(^{2}\)C总线上连接的各集成块或组件工作是否正常的检查。
BUS CONT： OK，表示各集成块和组件工作正常，它们与I\(^{2}\)C总线的连接也正常；
若显示BUS CONT：NGQ×××，则表示位号为Q×××的集成块或组件已损坏，或工作不正常，或未装。如果有多处损坏，则先显示其中的一处，待该处修复后，屏幕会显示下一个有故障的器件位号。
⑤“BLOCK”表示电视机TV／AV模式选择及其工作状态的判断。
UV表示电视机目前为TV接收模式，
V1表示视频1输入模式（AV1），
V2表示视频2输人模式（AV2）。
当前选择模式下，字符的颜色为绿色或红色；其它模式的字符颜色为白色。其中，绿色表示工作正常；红色表示当前模式下，AV切换电路无视频信号输入，或即使有视频信号，但传输线路或AV切换电路（QV01）工作不正常。
QV01表示对AV切换电路工作是否正常的判断。
若字符“QV01”显示为绿色，表示AV切换电路工作正常；当有视频信号输入时，字符“QV01”显示为红色，表示 QV01工作不正常或AV电路中输出线路有故障。
以上就是NC—6机心所具有的自检功能，利用它可帮助维修人员快速地确定故障范围。
现举一维修实例，进一步说明自检功能的运用。
故障现象：有蓝背景输出，但无图无声（G2966）。
分析检修：开机，使电视机进入维修模式（S模式），按下遥控器上的AV键和数字键“8”，调出视频和音频测试信号，电视机有正常的图像和声音，这说明AV切换电路及其之后的音、视频电路工作正常，故障应在高频调谐器H001和中频／丽音解码组件H002电路中。
按下遥控器上的数字键“9”，使电视机进入自检状态，从其屏幕显示的内容中发现有：BUS CONT：NG H001，且NG H001为红色，这说明与I\(^{2}\)C总线连接的主高频头有故障。
检查H001各引脚直流电压，发现其⑦脚供电只有2V左右（正常为5V），查⑦脚对地电阻正常，故判断+5V－3供电电路有故障。测三极管Q831发射极、集电极电压都只有2V左右，基极电压正常；又测 R833、G834一端的+9V、＋8V电压正常，查R833正常，而G834开路。G834开路，使+8V电压不能加到Q831集电极上，故Q8311作不正常，H001⑦脚无+5V供电，使H001不能正常工作而产生无图无声故障。更换G834后，电视机恢复正常。（完） (刘亚光)
