松下系列DVD
松下公司于1996年在日本推出DVD影碟机，1997年上半年才开始在国内市场上销售。它也是世界上第一家将液晶显示手提DVD产品转为商品化的厂家。
1．松下DVD主要采用以下技术

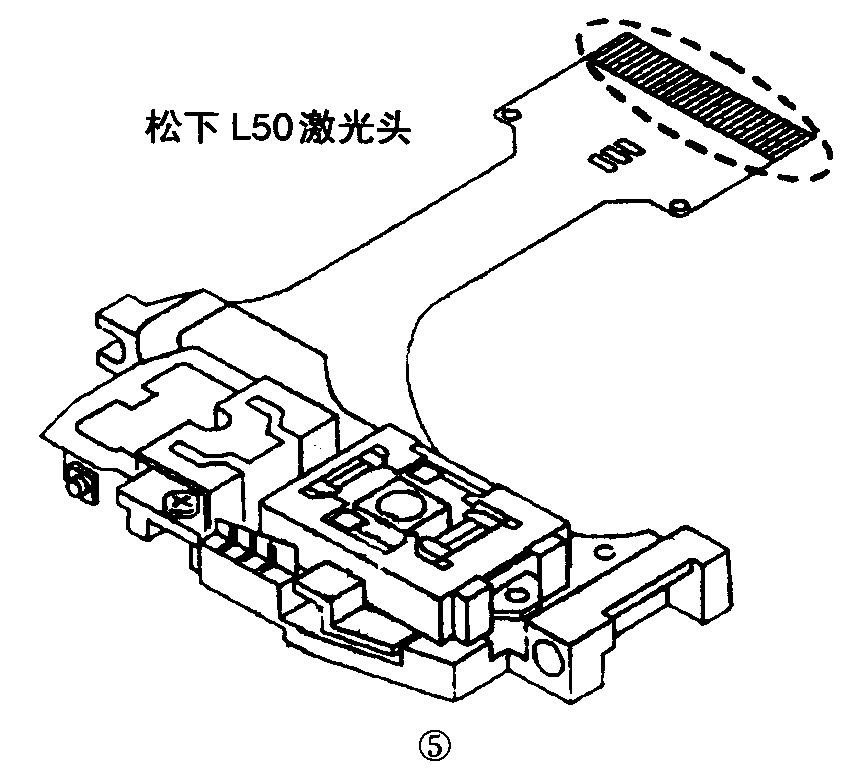

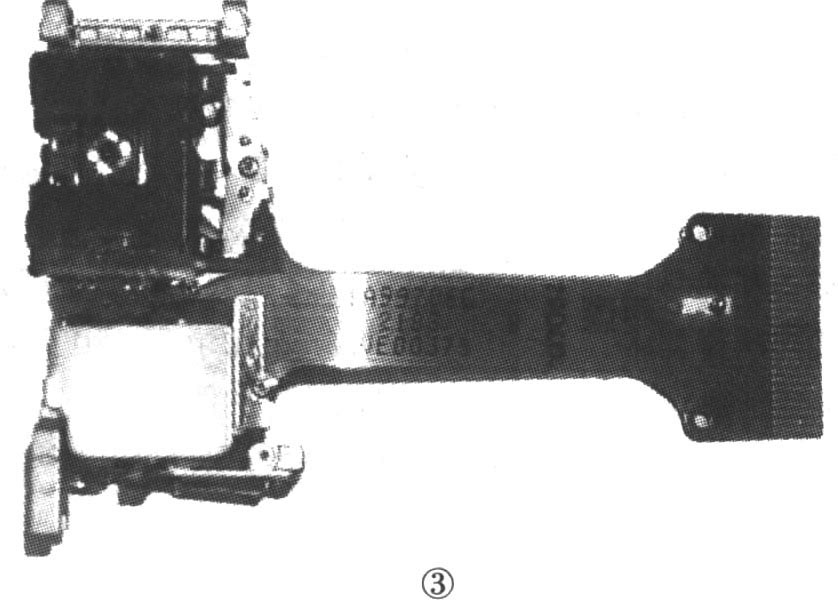

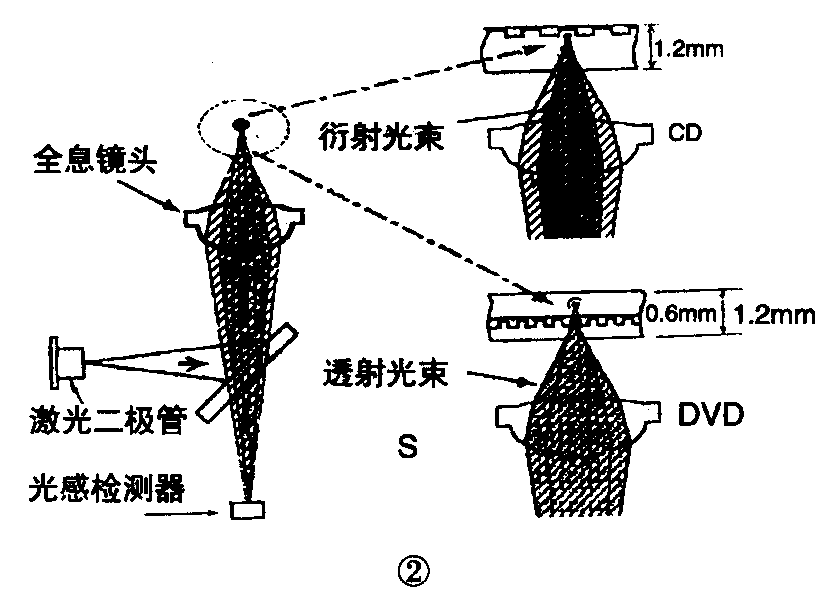

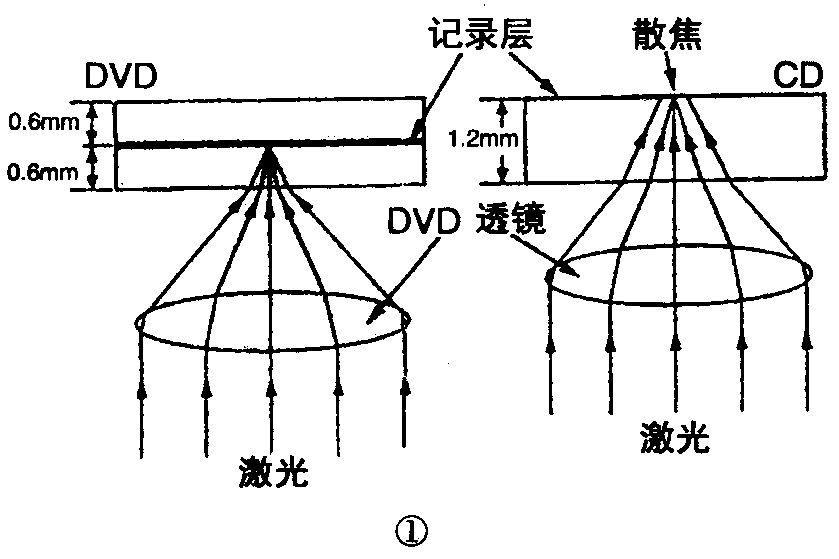

（l）松下DVD激光光头。DVD机除了能播放DVD片外、一般都能播放VCD片和CD片，而DVD基片的厚度仅为CD片的一半，若用专为DVD设计的光头来播放CD片，则会出现焦点不能正确聚焦的现象，如图1所示。为了解决上述问题，通常采用以下3种方法：双激光头（如SONY HS－180A光头）；用双物镜和转换开关（如Toshiba SD－K310P光头）；使用全息技术完成双聚焦（如Panasonic VED0378光头）。松下DVD使用的是全息技术，第一个开发了650mm自激发振荡红激光。播放DVD时，由通过全息镜头以外部分的激光射线（透射光束），读取DVD的浅层信号（0.6mm）。播放CD、VCD时，由通过全息镜头部分激光射线（衍射光束），读取CD、VCD的深层信号（1.2mm）（见图2）。这是松下研究开发的新型光头，称之为双聚焦光学捡拾器，目前松下激光头已经发展到第三代。图3为松下VED0378激光头、图4、图5分别是松下DVD－L10、L50激光头构造。
（2）数码电影模式。为了播放出最佳的画质，可以采用电影模式。此模式可以清除电视屏幕上出现的耀眼炫光，给眼睛带来柔和的感觉。它还改进了较暗情景时的细节清晰度，抑制某些情景中出现的色彩缺陷，提供真实的电影色彩。
（3）数码图像模式。为了配合所看的不同图像，可以选择4种画质设定，单独地进行调节或选择。如需进一步调控，可以单独地调节对比度、色彩、清晰度和亮度，从而满足不同的需要。
（4）监视器选择。因各种监视器均具有其独特的图像性能，所以此功能可根据连接的监视器，简易地进行4种（电视机，CTR投影机，液晶投影机，背投彩电）设定选择，达到调整画面的目的。
（5）色差视频输出。色差视频信号可以确保比合成视频或S视频信号，更加精细微妙的色彩再生。色差视频输出能够使原数位图像数据（Y，C\(_{B}\)，CR）保持完美无缺，当连接至带色差输入端子的监视器或投影机时，可维持最高画质。
（6）人声强化功能。播放5.1声道的视盘时，有时可能很难听清编码于中央声道上的人声尤其是当其它声道的声音淹没了中央声道的热闹场面之下。该功能可以针对其它声道，而相应增加中央声道的音量，使人声清晰可辨。
（7）章节预览。当电影已看了一部分之后还想继续看下去时，此功能非常有用。章节预览功能自动演示每一章节的前3秒，然后从现在的位置进行正常的播放。
（8）图解用户接口（GUI）。可以直接在屏幕上看到多种不同的设定，并使用遥控器进行调整，极大方便了使用者。因屏幕上的设定图案有助于识别。3种不同的图解用户接口包括关于激光视盘机、激光视盘、往复旋钮以及卡拉OK设定资料。
2．松下DVD数码影碟机。
松下各种新型DVD影碟机相继面市，下面对其主要产品的功能，内部结构图及外形作些介绍，以飨读者。

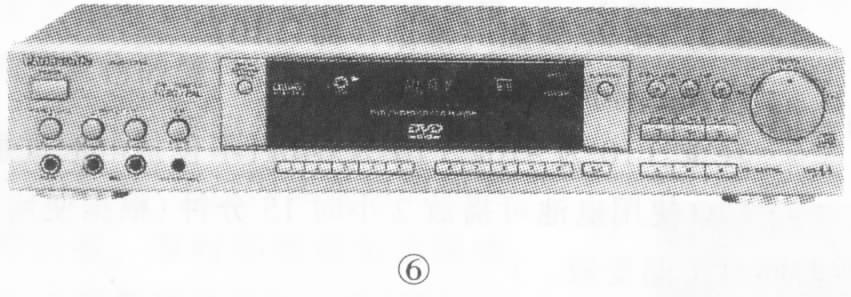

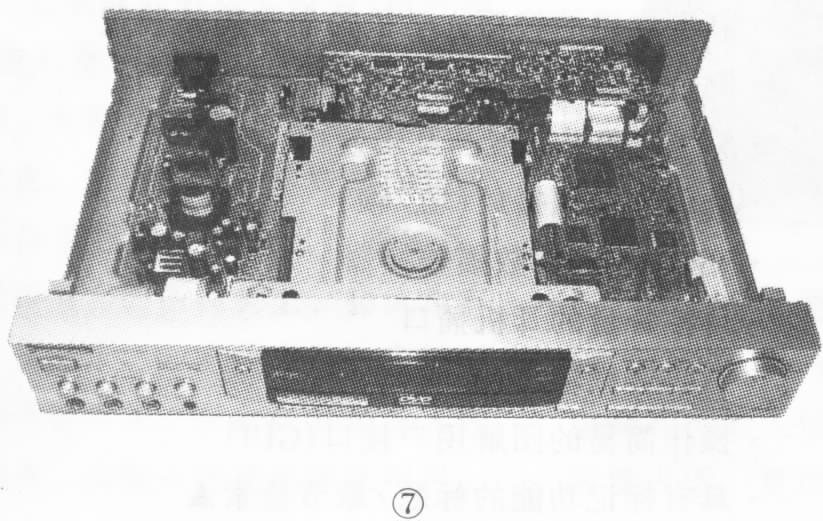

（1）松下DVD－A330／A130／800CMC影碟机。
主要功能：
·5种速度平滑搜画及慢镜
·静像和单幅播放（场／帧）
·96kHz／24bit数模转换器
·可调控音量的耳机插口
·双数码音频输出（同轴／光学）
·5声道杜比数码卡拉OK
·具有标记功能的标题／章节检索
·自动关闭电源／重新播放
·双聚焦光学捡拾的DVD／VCD／CD播放
·第二代内置5.1声道环绕声解码器（杜比数码／MPEG2）（A330）
·导向曲调开／关（A330）
·2个可调控水平的话筒输入端子（A33O）
·图像模式选择器（Normal／Fine／Soft）（A330）
·13级数码变调控制（A330）
（2）松下DVD－A350EB／EC／A450EN影碟机。

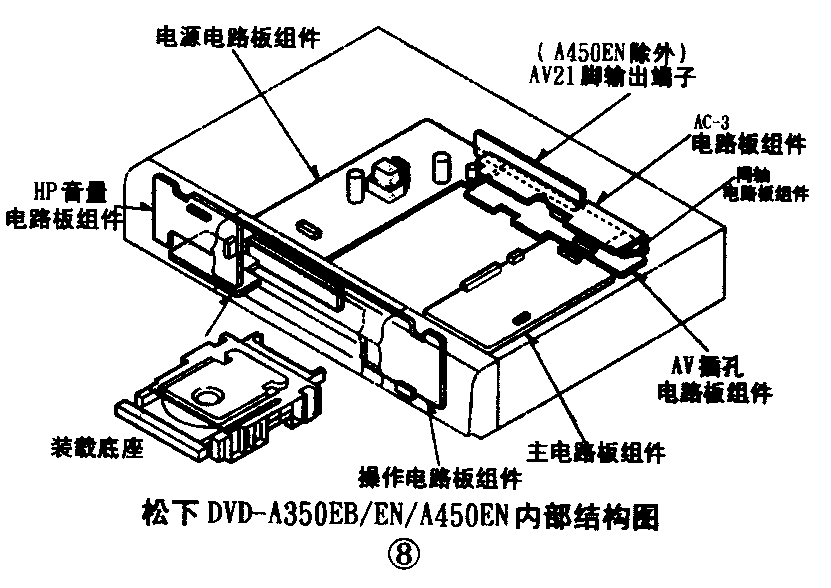

该两款机型是松下第二代DVD产品，分别于1997年11月、12月推出，其外形、内部结构大体相似，A350EB／EC多两个21脚的AV1、AV2输出端子，适合欧美市场。图8为A350EB／EN／A450EN内部结构图。
主要特点：
·视频DAC采用27MHz／10bit
·音频D／A电路采用96kHz／24bit转换
·使用3D环绕声场处理电路
·增加了虚拟电池供电的电源电路
（3）松下DVD－A560／A160,890CMC／880CMC影碟机。

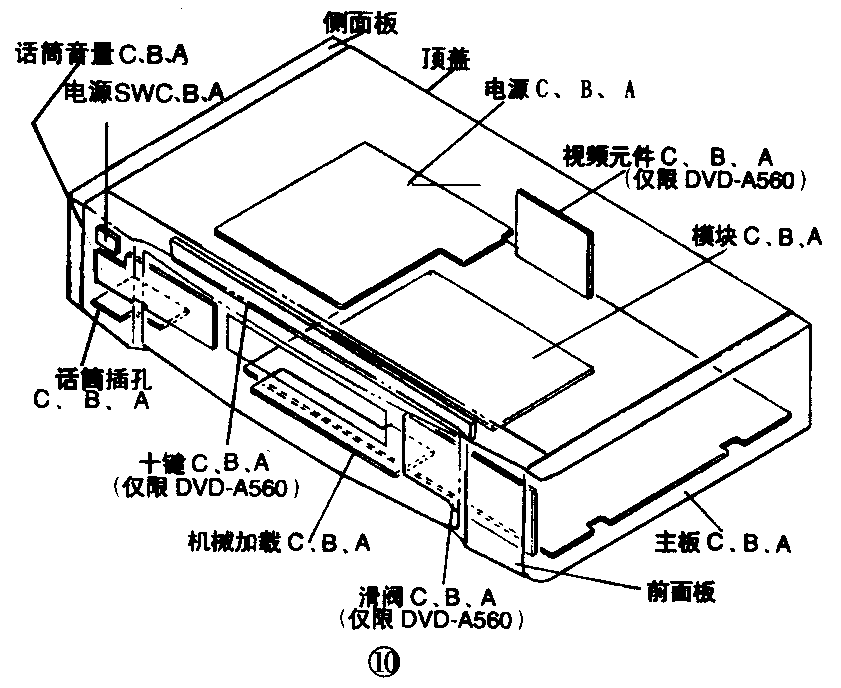

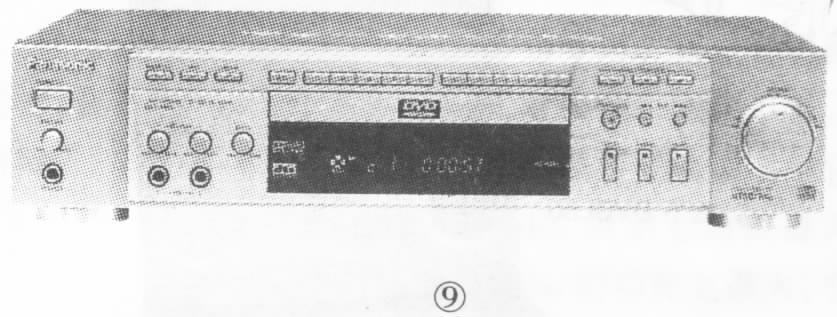

前两款属于进口机型，后者属于中国华录电子信息有限公司于1999年4月开始生产的新品，890CMC与A560、880CMC与A160其外观、功能相似，且属于松下第三代产品。A560的外形图见9，结构见图10。
主要功能：
·10比特视频数码／模拟转换器
·高达100信的高速搜画
·新96kHz／24bit音频
·歌声调控模拟转换器
·2组话筒输入／数码回音
·声场控制／强劲低音（A560、890CMC）
·色差视频输出（A560、890CMC）
·变速旋钮（A560、890CMC）
·数码电影模式（A560、890CMC）
·数码图像模式（A560、890CMC）
·先进的内置杜比数码解码器（A560、890CMC）
·虚拟二重唱（A560、890CMC）
·先进的虚拟环绕音响（A560、A160）
（4）松下DVD－L10／P10 DVD-L50。

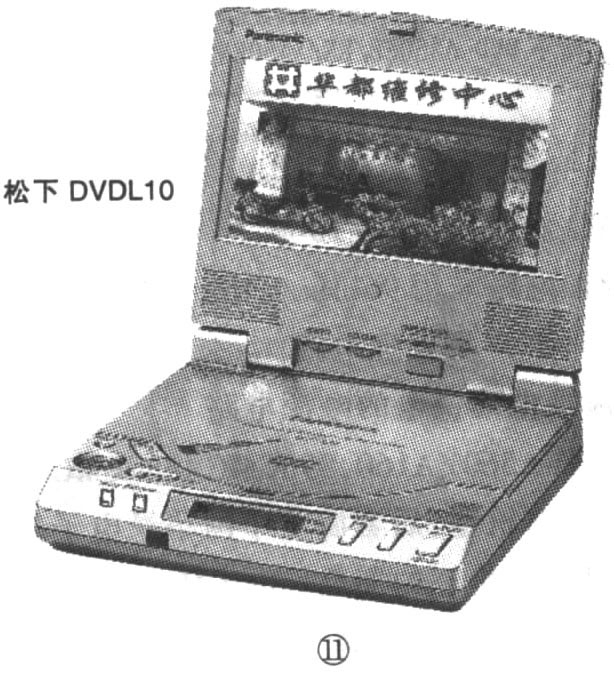

松下公司最早生产了内置液晶显示器的手提式DVD视盘机（截止1998年1月1日止）。DVD－L10（见图11）、L50（见图12）凝聚了当代最先进的DVD技术，从LSI晶片、光学捡拾器和驱动器，到锂电池以及彩色液晶显示屏，代表了松下最高技术。L10只有160mm宽、A43mm高、160mm深、重910g。L50仅有140mm×151.5mm×37.7mm，是世界上最小的DVD视盘机，其重量仅有640g（不包括电池），也是世界上最轻的DVD（截止于是1999年4月1日止）。手提DVD使用了a-Si TFT主动矩阵液晶显示技术，L10用的是5.8英寸液晶显示器，L50则使用了5英寸宽屏幕液晶显示器，它们具有280 000像素，液晶显示器的16：9纵横比能够欣赏高解像度的完整的电影画面。此外，采用4：3纵横比录制的普通图像和信箱形式，可以选择普通、完整或变焦显示模式。
主要特点：
·内署立体声扬声器。DVD-L10位于液晶显示器下方的内置扬声器，具有立体声音响效果。
·交流／直流电两用。可以随身携带DVD－L10，使用全制式电压交流电转接器／充电器，或配备充电电池，可以连续播放大约2小时15分。
·尽管DVD－L10／P10的体积非常轻巧，却拥有10bit视频数模转换器、96kHz／24bit数模转换器和虚拟环绕声音响的台式DVD的全部性能。
·5.1声道环绕声音响。将DVD－L10／P10的数码光学输出端子连接5.1声道数码环绕声音响，用外置杜比数码／MPEG2解码器，即可欣赏到对白音乐和极为逼真的清晰再生效果。
·操作杆控制。主机方便的操作杆性能可以简易地进行电影目录指南和屏幕信息显示，甚至能够用于搜索画面。
·轻巧的机心装置。采用包含光学捡拾器和主轴电动机的单体型机心，此机构只有Panasonic台式视盘机使用部件的三分之一的大小。
·小巧的横臂结构。利用横臂结构的单箱式机心来支撑细小的流体轴承驱动器，可控制光学捡拾器和激光碟的旋转，并得到极小巧和苗条的机身。
·细巧的光学捡拾器。它只有台式影碟机捡拾器的二分之一大小。
·细巧的液压轴承主轴电动机。为了确保携带使用时的可靠性，DVD－L50采用了极其精确的主轴电动机。
·6层IVH电路板。L50 DVD为了能容纳5英寸的宽屏幕液晶显示器，特在液晶显示驱动器组件上安装了6层IVH（内层通孔）电路板和超小型元件。
主要功能：
·液晶显示手提式兼容DVD／VCD／CD激光视盘机
·5.8（英寸）宽屏幕液晶显示器（L10）
·4：3／16：9／变焦屏幕选择器机（L1O）
·内量立体声扬声器（L10）
·轻重：L10为910g、P10为640g（不包括电池重量）
·L10使用电池可播放2小时15分钟（根据使用条件，播放时间有可能变短。）
·新型先进的轻巧光学捡拾器和旋转装置
·高性能的下一代大规模转换器
·5种速度平滑搜画及慢镜
·静像和单幅播放（场／帧）
·96kHz／24bit数模转换器
·可控音量的耳机插口
·数码音频输出（光学）
·操作简易的图解用户接口（GUI）
·具有标记功能的标题／章节检索 (蔡福江)
