一、工作原理

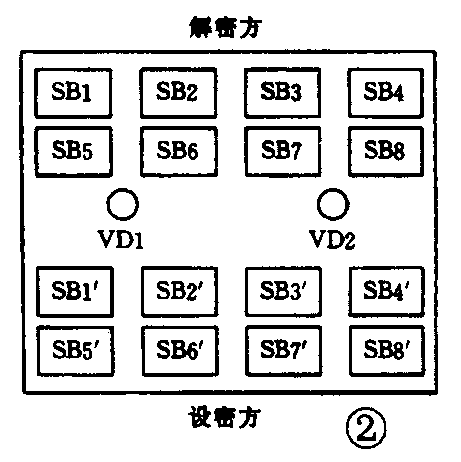

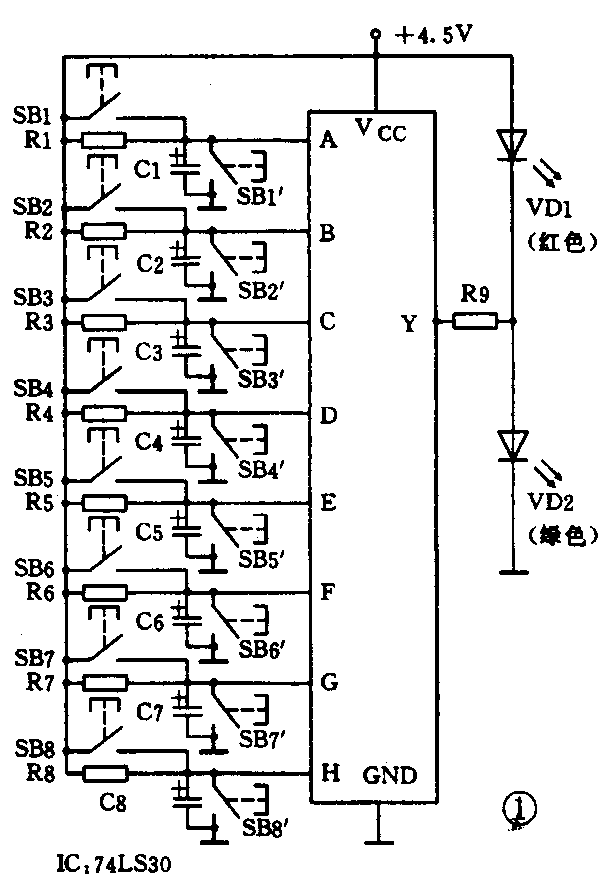

本电路由8输入与非门74LS30构成，见图1。SB1～SB8为解密按键， SB1′～SB8′为设密按键，键盘排列见图2。在按键末被按下时，C1～C8均充满电，74LS30的8个输入端A～H均为高电平，由与非门的逻辑功能可知，其输出端Y输出低电平，VD1红色指示灯亮，VD2灭。
设密时，让解密者用硬纸板遮住自己的眼睛，设密者按下SB1′～SB8′中的一个或数个，然后由解密者按下相对应的SB1～SB8。由图1可知，SB1′～SB8′任一键按下时，对应的C1～C8将被迅速放电，相应的A～H端子变为低电平。由与非门逻辑功能可知，只要有一个输入端为低电平，其输出端Y就输出高电平。该高电平使VD2绿色指示灯亮，表示设密状态，同时VD1红色指示灯灭。解密者必须准确地按下与设密者所按的SB1′～SB8′相对应的SB1～SB8，也就是将被设密者放掉电的电容重新迅速地充满电，以恢复原来状态。比如，设密者按下了SB1′和SB6′，那么解密者必须按下SB1和SB6，这时，74530的8个输入端重新被置为高电平，VD2熄灭，VD1亮，表示解密成功。不过解密者需要抓紧时间，因为，被设密者放电的电容将在30s左右通过R1～R8重新充满。如果解密者未按完密码红灯就亮了，表示超时失败。
本游戏的难度可以很方便地规定，比如，规定设密者只能设置奇效键或偶数键，规定设赛者所设密码的个数等等。此外，对于未设密的键，解密者按下与否对结果并无影响，所以，为了使解密更容易些，允许解密者按下更多的键。比如，设密者设了两个密码键，可以这样规定：解密者可以最多按下4个键，只要其中有两个是正确的密码键且不超时，就算成功。
二、元件选择
按键SB1～SBS、SB1′～SBS′均为轻触开关，C1～C8均为6.8μF，R1～R8为2MΩ，R9为220Ω，VD1为红色发光二极管，VD2为绿色发光二极管，IC为74LS30。
本电路制作简单，原理浅显，适合作为数字电路的辅助学习材料。（李诗海）
