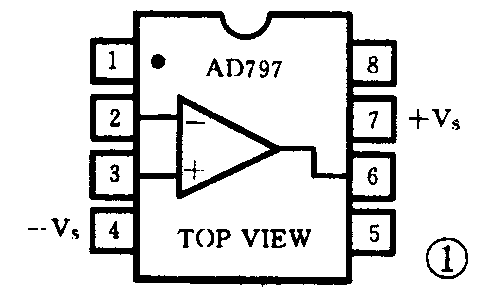

（张国华）AD797运放是一种比较理想的前置放大器，其输入电压噪声f＝1kHz时仅为0.9nV／\(\sqrt{Hz}\),0.1～10Hz时为5nV／Hz，20kHz时总谐波失真为- 12dB。当增益G＝10时，带宽达8MHz，全功率带宽为280kHz（20V\(_{P}\)-P时），转换速率为20V／μs，最大输入失调电压80μV，输出失调电压漂移1μV／℃，输出电流可达50mA，在专业的声频前置放大器、声纳成像系统、超声波前置放大器、地震探测仪及ADC／DAC缓冲器中得到应用。外形见图1。

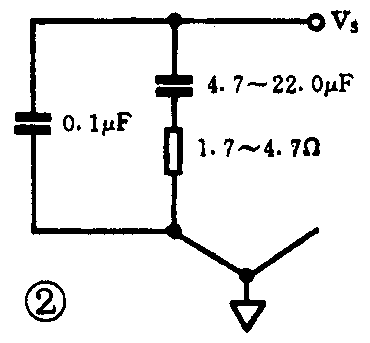

为使AD797在应用中得到宽带及大动态输出，去耦电路应按图2所示联接。
为使AD797在应用中得到超低噪声输出，同样需要如图3、图4那样增添R、C元件，元件值与电路增益C有关，见表l、表2及图3、图4分别是同相与反相放大。
表 1：
G R1 R2 C1 噪声
2 1k 1k 20p 3.0nV/ Hz
2 300 300 10p 1.8nV/ Hz
10 33.2 33.2 5p 1.2nV/ Hz
20 16.5 16.5 5p 1.0n
＞35 10 （G-1）×10 5p 0.98nV/ Hz
表2：
G R1 R2 CL 噪声
-1 1k 1k ≈20p 3.0nV/Hz
-1 300 300 ≈10p 1.8nV/Hz
-10 150 1500 ≈5p 1.8nV/Hz

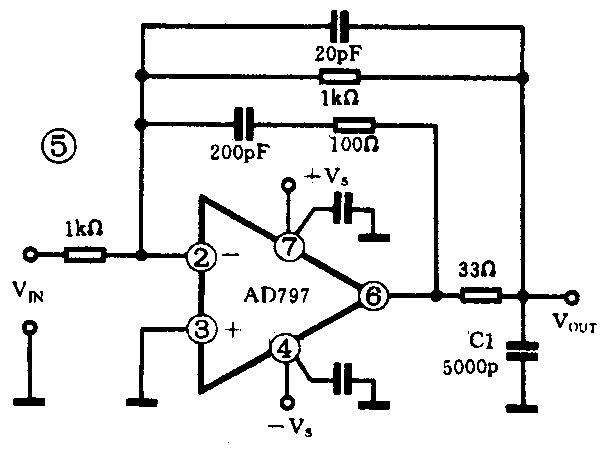

图5是AD797应运于驱动容性负载时的电路，它的最大驱动能力为5000pF。
图6是AD797消除失真的电路，它有独特的结构，C2为50p电容作为补偿，当电路的增益G=10时或频率f=30kHz时，这个特性会起作用，同样电路中的元件参数随增益的不同而改变，见表3。
表3：
G R1 R2 C1 C2 3dB带宽
10 910 100 0p 50p 6MHz
100 1k 10 15p 33p 1.5MHz
1000 10k 10 33p 15p 450kHz

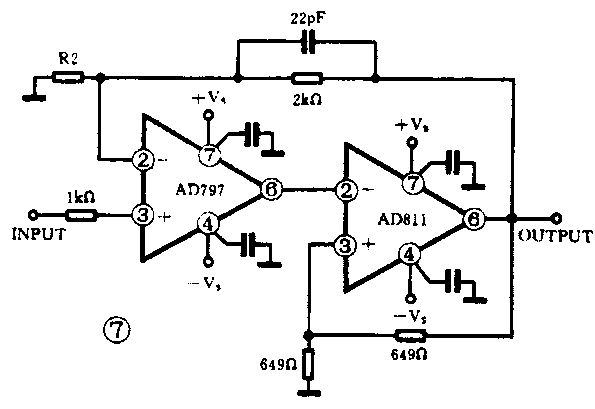

图7是用AD797组成的差分放大的线路接收器，它能在有共模噪声下提取低电平信号，且输出噪声很低。

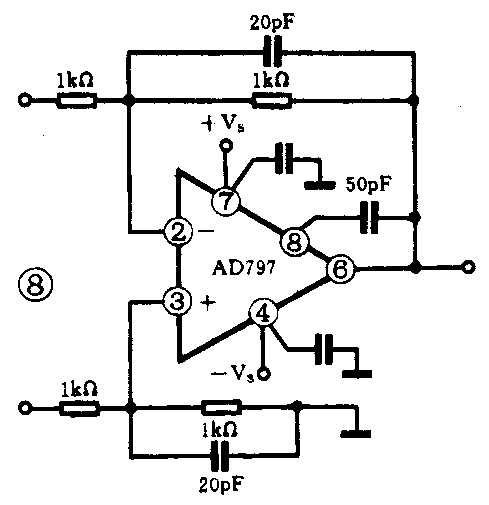

图8是用AD797组成的仪用输入／输出驱动器，当f二500kHz时，总谐波失真为-90dB，它适用于驱动高分辨率的A／D电路中。

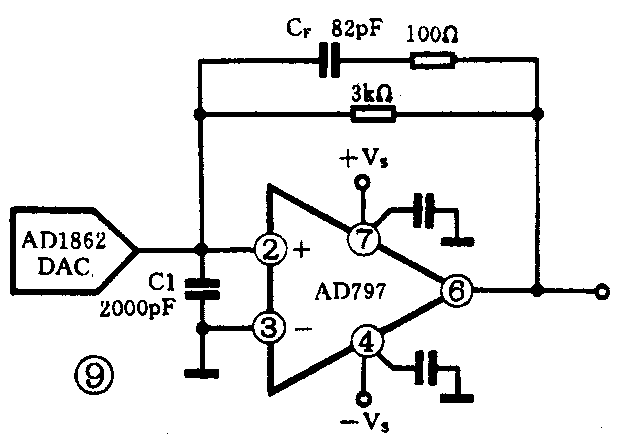

图9是用AD797组成的DAC缓冲器电路。
