T2987B／X、T347B／N、T3877N系列大屏幕彩电开关稳压电源，结构简单，性能优良，稳定可靠。主要技术特点有：交流140～280V范围能正常工作；能对负载的开路、短路、束电流过流、B+电压过压进行有效保护；如开关管V401（见图1）损坏，能将故障有效地控制在VD412（6.2V稳压管）、R423、F401（3.15A保险丝）范围之内。

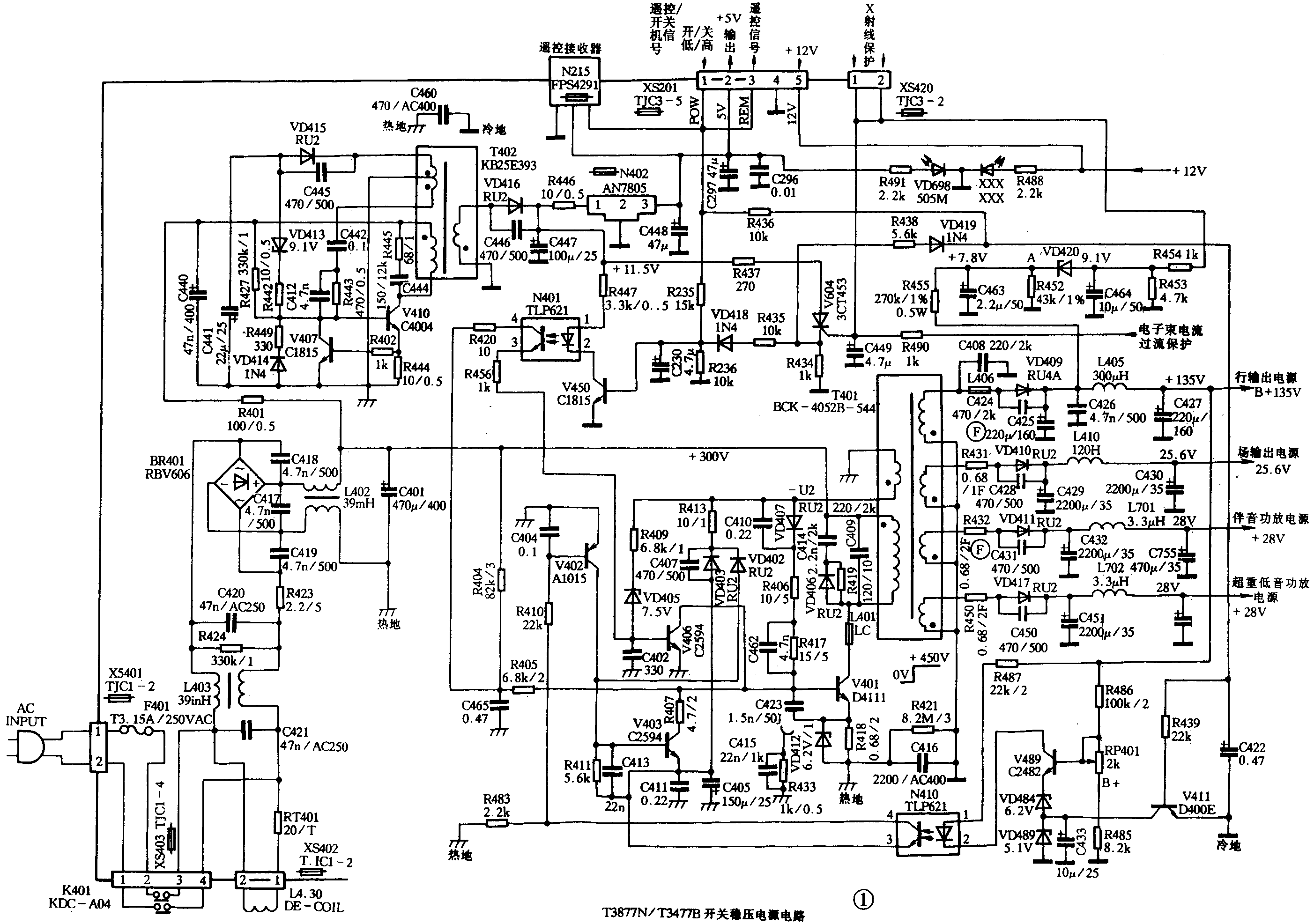

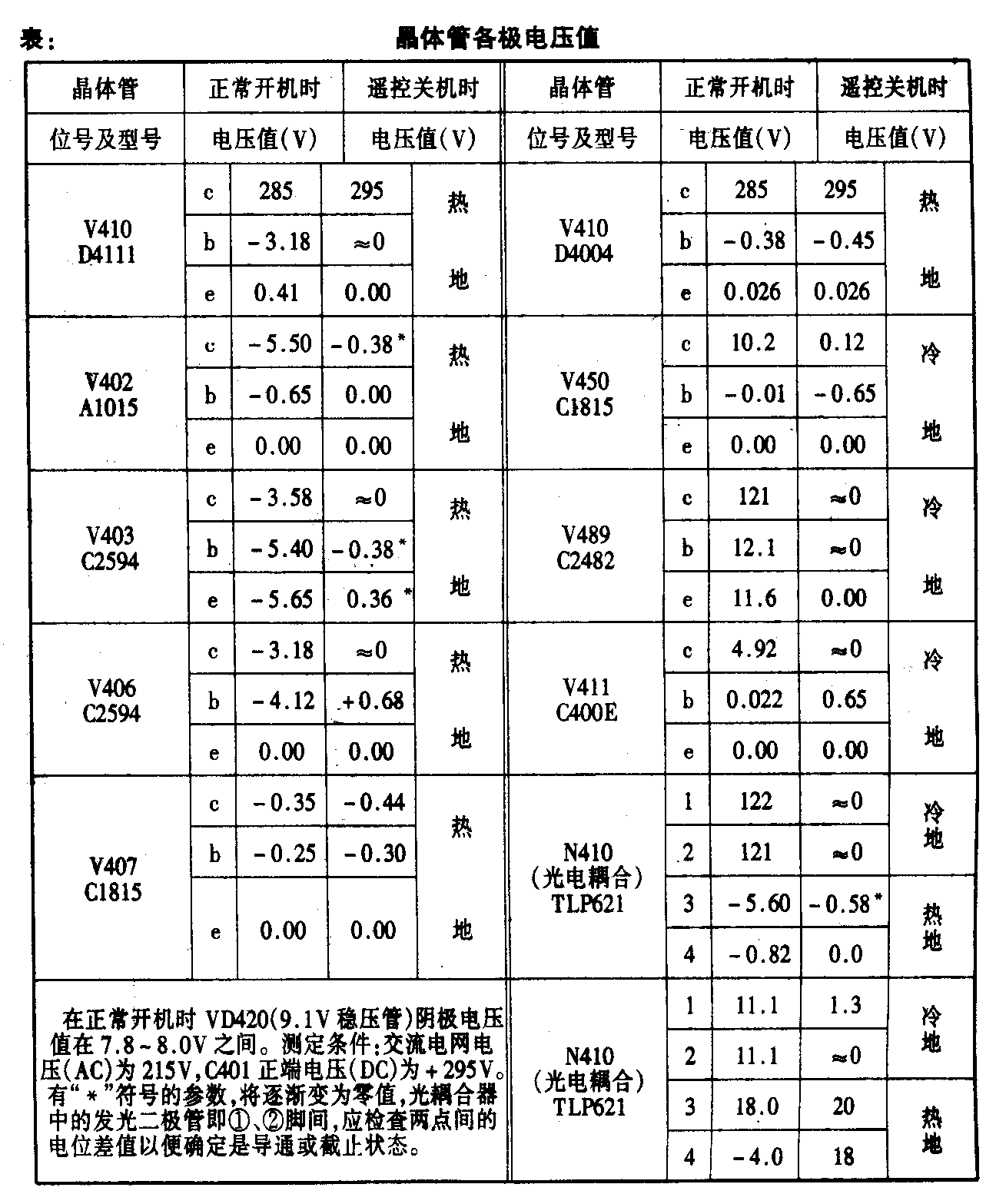

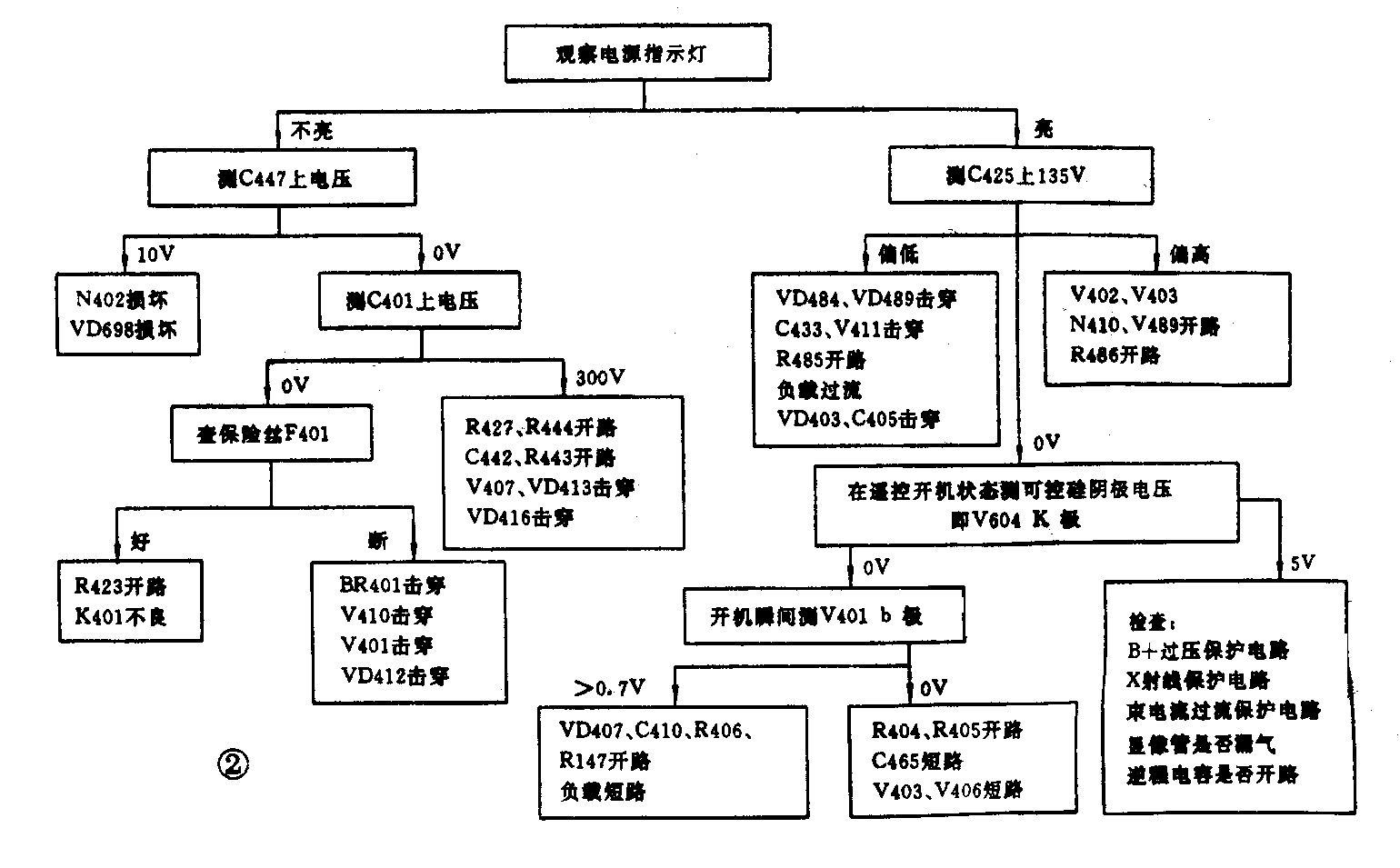

本系列屏幕尺寸不同的机型，开关稳压电源电路基本相同，仅输出电压值及器件功耗不同。图1给出本系列大屏幕彩电开关稳压电源电路，由V401、VD407、C410、R406、R417、C462组成正反馈驱动电路；C409、C414、R419、VD406组成吸收回路；V489、VD484、VD489、RP401、R486、R485与N410组成取样放大电路（冷底板部分），而N410中的光敏三极管、V402、V403组成放大控制电路（热底板部分）；V450、N401、V406、V4ll组成遥控开关机电路。 B＋135V（T2987机为140V、T3477B／T387N机为135V）；＋25.6V（T2987机为27V）；＋28V（T2987机为24.5V）。晶体管各极电压值（MF－47万用表测得）见右表。本系列开关稳压电源检修流程如图2所示，供参考。(张传轮)
