三洋M-V55K是一种立体声高保真双卡带音箱收录机。日本三洋公司机心，国内组装，在社会上拥有一定数量。
该机有三种供电方式选择，即交流市电（AC120／210／240V；50／60Hz），外接12V直流电源或8节一号电池。在供电结构设计上，可根据需要选用其中的一种供电方式，但不管哪一种供电方式均要经过机内的三路不同稳压值输出电路分别向收音、电机、录放与输出电平显示电路供电（只有LA4505不经稳压供电）。
M-V55K收录机，末级功放电路采用双声道低频功率放大器LA450集成电路来推动音箱或耳机。下面介绍该电路工作原理及常见故障检修实例。
一、工作原理
LA4505是日本三洋公司的产品，具有工作电压范围宽（6～24V）、音频静噪（用于自动选曲和电子调谐器）、过热保护、喀啦声滤波及外围电路简单与输出功率大等特点。

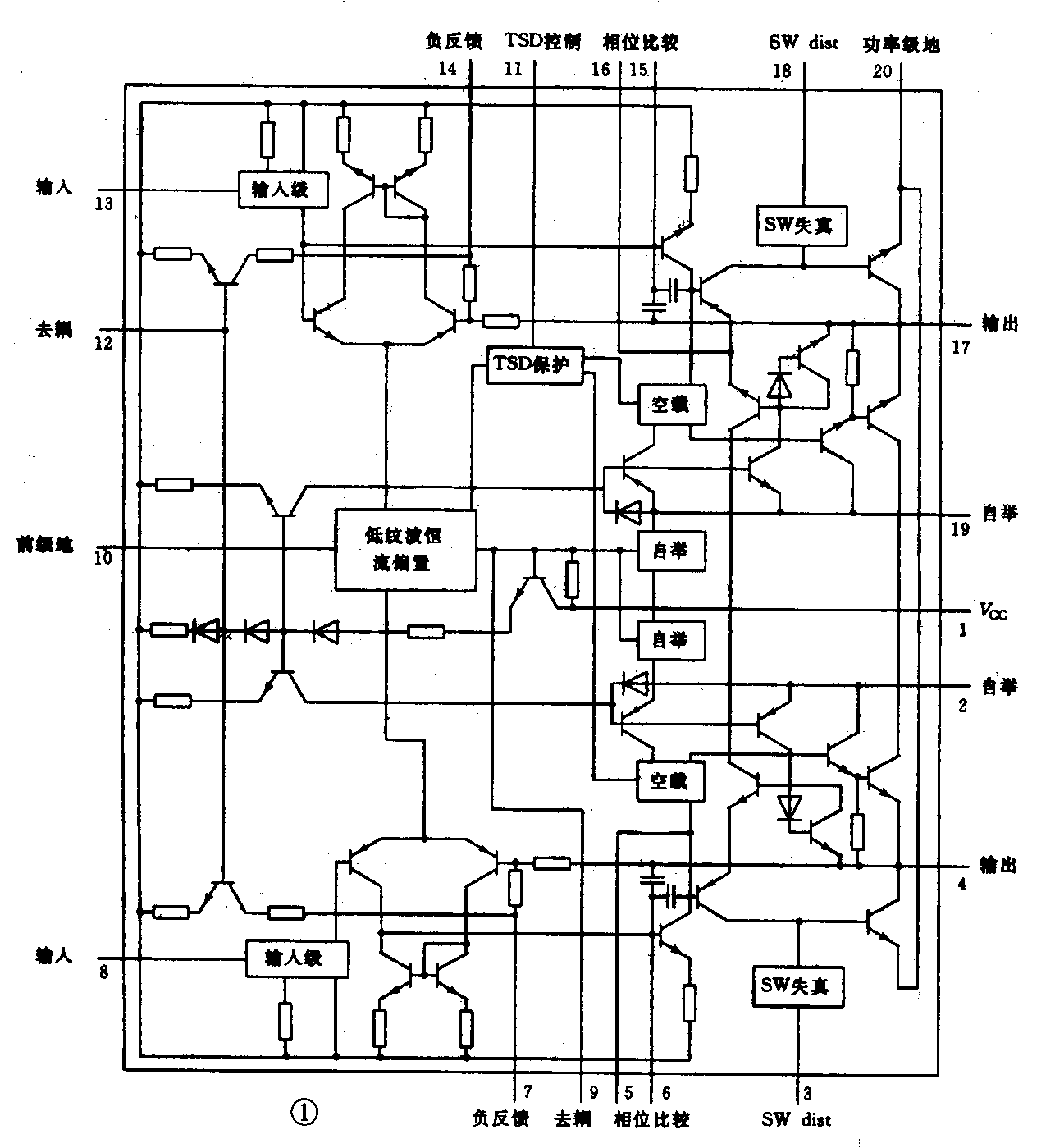

LA4505引脚及内部电路结构方框图如图1所示。该芯片为20脚双列直插式塑料封装芯片。两路声道的接线端子对称排列。⑧与脚分别为右、左声道前输入级音频信号输入端子。⑦与分别为两声道引进负反馈，以降低噪声电平。⑨与脚外接去耦电容。⑩与分别为前置和功率放大器接地端。③与分别是R、L声道失真开关（Swdist）。⑤与⑥和与分别为右、左声道提供相位比较偏置电压作相位补偿。脚为过热保护控制脚。④与脚是两声道信号输出端子。②与与外接电容组成双声道的自举滤波电路，保证电路工作稳定。①脚为正工作电压（V\(_{CC}\)）端子。
LA4505集成电路内含一对带输入级前置放大、低纹波恒流偏置、过热保护（TSD）、音频静噪、电源通断时喀啦声抑制、空载即切断负载保护、自举和失真开关控制等电路。

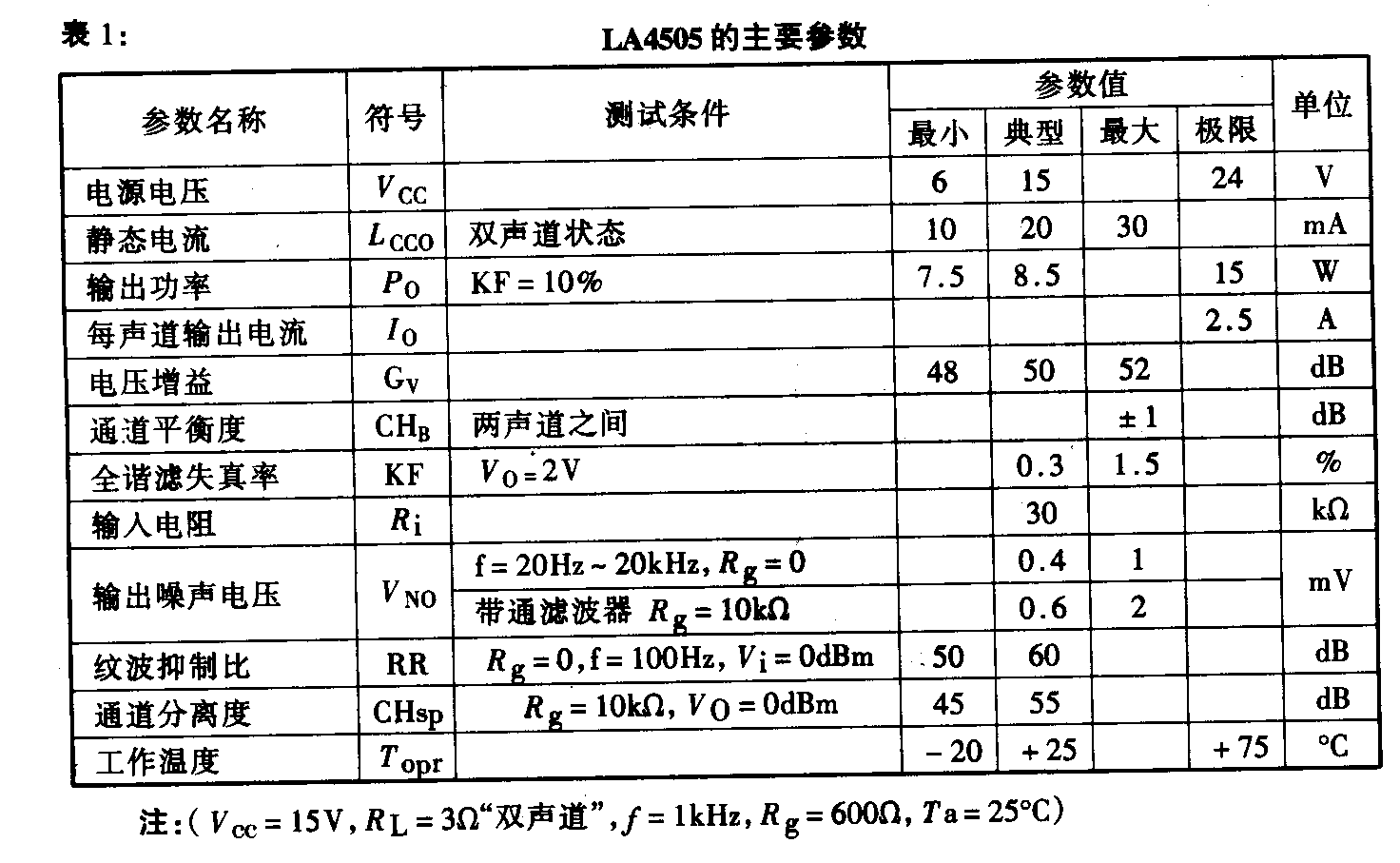

LA4505主要特性参数如表1所示。

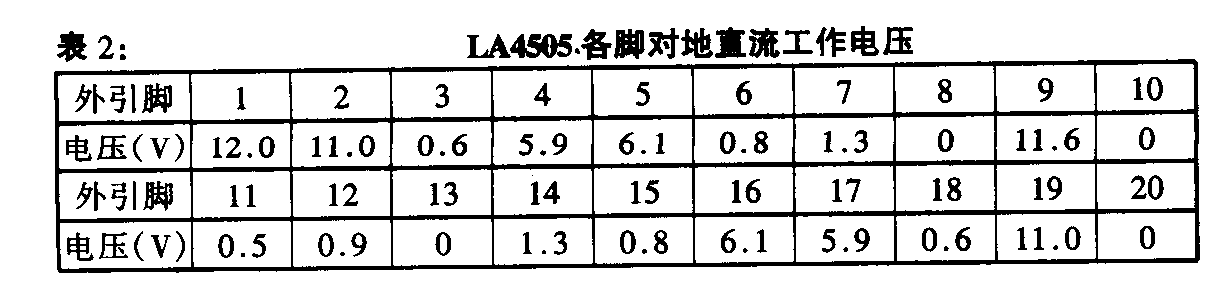

LA4505各引脚在路对地直流工作状态电压（V\(_{CC}\)＝12V）如表2所示。检修时可用BT－830数字式万用表，在放音状态下，测量LA4505各引脚对地实际电压与表2所列的各引脚在路参考电压值预以校验，便可判断出集成电路是好是坏。用电压比较法（不在路情况下电阻比较法）判断集成电路好坏的方法，是检修时经常用到的一种方法。

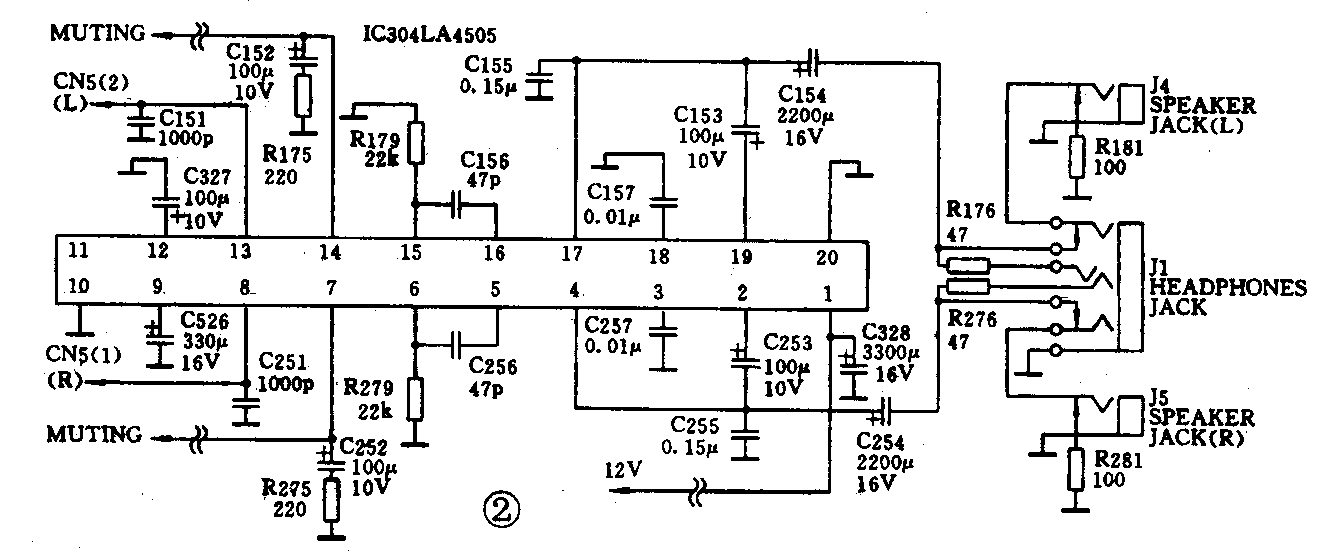

M－V55K收录机功放电路（IC304）是处在主印制放大电路板左边。其电路原理简图如图2所示。由图所示，经前级音频放大器（BA3812）放大了的R、L两路音频信号，对应输入到IC304的⑧和脚两路声道中。C326、C327为电源去耦电容。C251、C151为低通分路电容。R275与C252和R175与C152分别为R、L声道放大器提供稳定的基准偏置电压。R279与C256和R179与C156分别为右、左两声道RC相位比较，用于提供更为广阔的立体声声场和获得更加强烈的立体声效果。C257、C157为杂波旁路电容。R276、R176、C255、C155用来提供限流保护及相位补偿。C253、C153为自举电容。C254、C154为耦合电容。R、L两路音频最大输出功率可达8W＋8W（R\(_{L}\)＝3Ω）。J1和J5与J4分别是立体声耳机和R、L声道音箱插孔。
二、故障检修实例
故障现象：无论是在收音状态还是在放音状态下，两声道均无声响。而且电机不转动，电平显示灯也不闪亮。
分析与检修：根据故障现象，故障部位在电源部分或声道公共部分。故障原因可能是：①电源的交直流变换或直流稳压电路某元件损坏。②J1复合插孔损坏。③LA4505外围电路不良。④功放芯片损坏。
首先，打开M－V55K的后机盖壳。测量电源印制电路板（电源电原理图略）上的桥式整流电路，发现有两只整流二极管D90l与D902在路正反向电阻均为∞，拆下测量二极管（DS135）击穿断路，造成整流桥开路而无直流输出。于是换上两只同型号二极管（或用2CZ85、IN4001代换）后，交直流变换输出12V电压正常；三路稳压电路输出电压值也都正常，但M－V55K仍无声响。
接下来，在静态下检测J1插孔内相应的弹片，没发现有锈蚀、接触不良和断裂；J1在印制板上的焊点即无短路也无开路，说明J1良好。随后，插上交流市电，并接通电源开关，在放音（或收音）情况下，用小改锥分别触击主印制电路板上末级功放块IC304的⑧和脚（正常时，R、L声道音箱应有“喀啦”噪声）没有声响，这说明故障在功放电路。先仔细观察功放级印制板上的元器件外形有无异常，焊点有无开焊虚接，结果没有发现明显的问题。然后，测量LA4505各引脚对地电压，发现其电压值与表2所列各引脚电压值比较，有普遍偏低的异常现象，且①脚电压仅5.2V。怀疑IC304的⑦脚滤波电容C328不良，拆下后检测电容良好。此时还不能判决IC304损坏，还需进一步检查供电通路有无问题。因为IC304的①脚是通过印制板到直流12V输出“跳线”上，故测量“跳线”焊点对地电压，结果也是5.2V。后来偶然发觉，若用表笔用力压焊点，则电压表数明显变大，可见问题表1：LA4505的主要参数出在焊点上。用放大镜细看，发现焊点有细纹开爆裂迹虚接（这种故障在旧家电维修中已屡见不鲜），造成电压降低。将其焊牢之后，焊点与LA4505的①脚电压均为12V正常值，若此时电压仍不正常，则LA4505肯定击穿坏损。必须更换或用LA4500直接代换。重新测量IC304其它引脚在路电压，再与表2各引脚电压值对应比较，其值相符。至此，故障排除，M－V55K收录机工作正常。
值得一再提出的是，在检修时，若怀疑集成电路损坏，应以实测有关引脚在路工作电压（或拆下测电阻）为依据，结合电路进行分析比较，确定到底是外围电路故障还是芯片损坏，不要轻易决定拆卸。经验证明，一般情况下集成电路（尤其是带过热保护）不易损坏，应多从外围电路找原因（特别是软故障），证据确凿，方可拆卸。否则，徒劳无功。甚至，会误将好的判成坏的而拆坏芯片和烫坏印制板线路，造成大的损失或引发出其它故障。（阮殿清）
